Описание

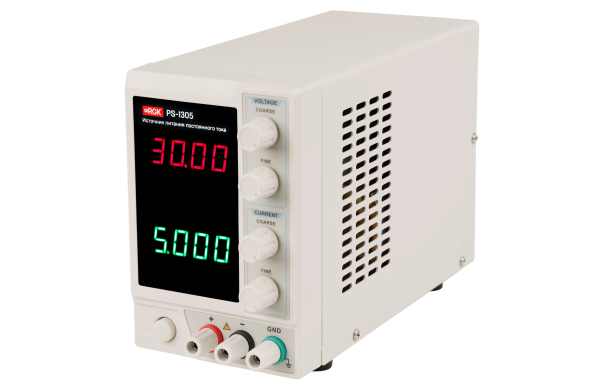

Источник питания RGK PS-1305 используется для диагностики различного оборудования и радиотехнических устройств, рассчитанных на постоянный ток. Компактный, стабильный и экономичный прибор будет полезен в:
- сервисных центрах по ремонту электроники;
- отделах контроля качества продукции на предприятиях;
- радиолюбительских проектах;
- научных и образовательных лабораториях.
Одноканальный источник питания позволяет установить напряжение в диапазоне 0,01 В - 30 В и силу тока 0,001 А до 5 А. Устройство может работать от сети 110 В или 220 В, переключатель формата питания расположен на задней стороне корпуса.
Компактные размеры
Источник питания постоянного тока RGK PS-1305 занимает совсем немного места на столе или в инструментальной стойке. При необходимости его легко можно переносить с места на место.
Быстрая и точная установка параметров
Ручки грубой (COARSE) и тонкой (FINE) настройки выходных параметров ускоряют подготовку к проведению тестирования и упрощают работу с устройством.
Режимы стабилизации
При изменении сопротивления нагрузки переключение между режимами стабилизации по току и напряжению происходит автоматически. Переключение отображается на экране: индикатор постоянного напряжения (CV) гаснет и загорается индикатор постоянного тока (CC) и наоборот.
Безопасность
Прибор оборудован системами, которые защищают его и подключенную электронику от короткого замыкания, перегрузки и случайной установки обратной полярности.
Характеристики
| Диапазон установки и измерений напряжения постоянного тока, В | от 0,01 до 30 |
|---|---|
| Разрешение при установке и измерении напряжения, мВ | 10 |
| Диапазон установки и измерений силы постоянного тока, А | от 0,001 до 5 |
| Разрешение при установке и измерении силы тока, мА | 1 |
| Пределы допускаемой основной абсолютной погрешности установки и измерений напряжения постоянного тока, мВ | ±(0,005·Uуст(изм)+20) |
| Пределы допускаемой основной абсолютной погрешности установки и измерений силы постоянного тока, мА | ±(0,005·Iуст(изм)+10) |
| Нестабильность напряжения постоянного тока при изменении силы тока в нагрузке, мВ | ±(0,001·Uизм+5) |
| Нестабильность напряжения постоянного тока при изменении напряжения питания , мВ | ±(0,0001·Uизм+3) |
| Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА | ±(0,001·Iизм+10) |
| Нестабильность силы постоянного тока при изменении напряженияпитания, мА | ±(0,001·Iизм+3) |
| Уровень пульсации выходного напряжения в режиме стабилизации напряжения, (среднеквадратичное значение), мВ, не более | 2 |
| Уровень пульсации среднеквадратичного значения выходного тока в режиме стабилизации тока, мА, не более | 3 |
| Максимальная выходная мощность, Вт | 160 |
| Напряжение питания, В при частоте 50/60 Гц | 110/220 ±5% |
| Нормальные условия измерения: - температура окружающего воздуха, ºC - относительная влажность, %, не более |
от +20 до +30 80 |
| Рабочие условия применения: - температура окружающего воздуха, ºC - относительная влажность воздуха, %, не более |
от 0 до +40 80 |
| Габаритные размеры (длина x ширина x высота), не более | 250 x 105 x 165 мм |
| Масса, не более | 4,1 кг |
Комплектация
- Источник питания RGK PS-1305
- Кабель питания
- Тестовые провода с зажимами типа "крокодил" - 1 комплект
