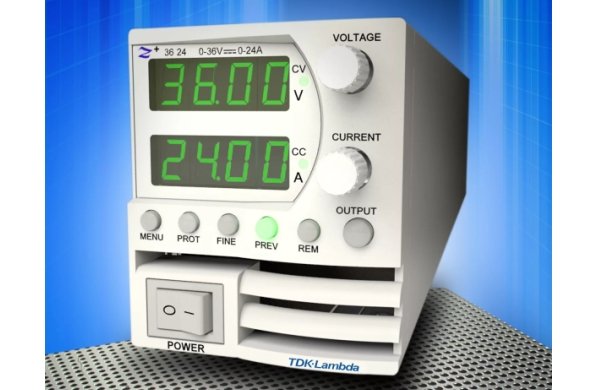

| Источник питания программируемый Lambda Z 10-20 Линейка компактных программируемых источников Z+ выпущена как правопреемник популярной серии ZeroUp (или Zup), однако, фактически, является совершенно новым поколением программируемых источников. Геометрически Z+ стал компактнее – высотой 2 U. Модели до 200 и 400 Вт номинальной мощности имеют ширину 70 мм, что позволяет компоновать до 6 блоков в стандартной 19" стойке с помощью специальной корзины 2 U 19". Отсутствие боковых теплоотводов и поток воздуха внутри источника от передней панели к задней позволяют монтировать блоки вплотную друг к другу, максимально увеличивая плотность мощности системы. Значительные изменения коснулись аппаратной части блоков и системы управления. Наиболее важные отличия: • В базовой комплектации устанавливается порт USB в дополнение к обязательным RS232/485 • Наличие собственной памяти для записи настроек и запрограммированных кривых выходного сигнала напряжения и тока (4 ячейки по 12 точек + 4 ячейки записи режимов) • Конфигурирование блока через меню с передней модели (у Genesys – микропереключателями на задней) • Скорость обработки цифрового сигнала увеличена примерно на порядок • 16-разрядная • Выходное напряжение в серии до 650 В • Единый интерфейс управления с серией GENESYS, простая интеграция в сеть приборов прошлых поколений Особенности: • Компактный корпус 2U 1/ 6 Rack • Активный корректор • USB и RS 232/485 в базовой комплектации • Встроенная память состояний и профилей • Быстрая отработка команд |
| Характеристики | ||
| Модель | Выходное напряжение, В DC | Выходной ток, А DC |
| Z 10-20 | 0-10 | 0-20 |
| Z 20-10 | 0-20 | 0-10 |
| Z 36-6 | 0-36 | 0-6 |
| Z 60-3.5 | 0-60 | 0-3.5 |
| Z 100-2 | 0-100 | 0-2 |
| Z 160-1.3 | 0-160 | 0-1.3 |
| Z 320-0.6 | 0-320 | 0-0.6 |
| Z 650-0.3 | 0-650 | 0-0.3 |
| Опции | ||
 |
LAN2.0 | Оснащение источника питания модулем LAN предоставляет множество дополнительных функций для задач, выходящих за рамки измерений и тестирования. С опцией LAN становится возможным использование сетевых протоколов TCP и UDP , поддерживаемых множеством операционных систем, контроллеров и языков программирования. Опция сертифицирована на соответствие стандарту LXI для ЛВС. |
 |
IEEE488.2/SCPI | Оснащение источника питания модулем GPIB предоставляет возможность управления с компьютера по шине IEEE -488. Интерфейс GPIB позволяет осуществлять полный контроль источника питания, включая программирование пороговых значений выходных напряжений и тока, уставок защиты от перенапряжения, ограничения по снижению напряжения и скорости спада тока. Одновременно доступны измерения выходных величин и мониторинг состояния и режимов источника питания. Z + с интерфейсом IEEE имеет увеличенную ширину корпуса –105 мм. |
 |
L Клеммы на передней панели | Для удобства использования источника питания в качестве настольного предусмотрено опциональное исполнение с клеммами на передней панели. Клеммы позволяют подключать неизолированные проводники или разъемы типа «банан». |
 |
Z-NL200 | Металлический кожух с удобной ручкой Z - NL 200 позволяет объединить до трех 70 мм или до двух 105 мм источника питания для создания многоканального блока или специализированного комплекса с блоками различных номиналов. |
 |
Z-NL100 | Корпус Z - NL 100 выполнен в стандартном форм-факторе 2 U 19". Облегчает интеграцию в системы автоматики, телеметрии, входного и выходного контроля, систем связи и так далее. То есть везде, где присутствует стандарт монтажа в 19-дюймовую стойку. Кроме того, до 6 блоков Z + может быть соединены в параллель, что позволяет получить управляемую силовую сборку до 4800 Вт в формате 2U |
| IS510, IS420 | Все источники оснащены портом аналогового программирования, защиты, управления, диагностики и мониторинга. Однако когда комплекс оборудования может работать под различными потенциалами без электрического соединения и заземления корпусов блоков, целесообразно использовать гальванически изолированный интерфейс аналогового программирования. В качестве опции доступен для заказ изолированный интерфейс программирования по напряжению (0-5 или 0-10 В) – IS510 или по току (0-4 или 0-20 мА) –IS420 | |
