Источник питания OWON ODP6062

Артикул: 1-389997

  • Два независимых регулируемых канала + выход Sense;
  • 4-х проводное подключение нагрузки (только для канала CH1) исключает ошибку измерения из-за падения напряжения на соединительных проводах;
  • Наилучшее разрешение: 1 мВ / 1 мА;
  • Низкие шумы и пульсации;
  • До 100 точек с настраиваемыми параметрами (напряжение, ток, время) для программируемого режима;
  • Три режима работы: независимый, параллельное соединение, последовательное соединение;
  • Защита от перегрузки по напряжению / по току

Приборы OWON серии ODP - высокоэффективные программируемые линейные источники питания постоянного тока.

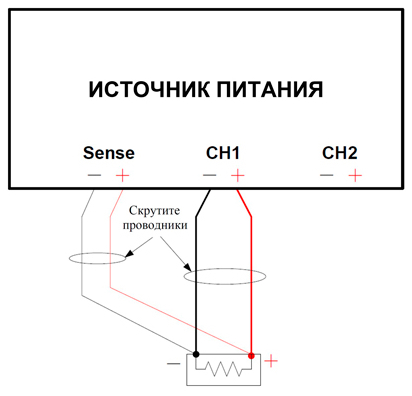

Режим 4-х проводного подключения нагрузки. Режим 4-х проводного подключения нагрузки может быть использован только для канала CH1. Чтобы обеспечить точность напряжения на нагрузке при значимом падении напряжения на соединительных проводах, вызванным большим током, у данного источника питания конструктивно предусмотрен режим 4-х проводного подключения нагрузки. При использовании этого режима система автоматически компенсирует вызванное током падение напряжения в проводниках подключения нагрузки, путем измерения напряжения непосредственно на выводах нагрузки. Схему подключения см. ниже.

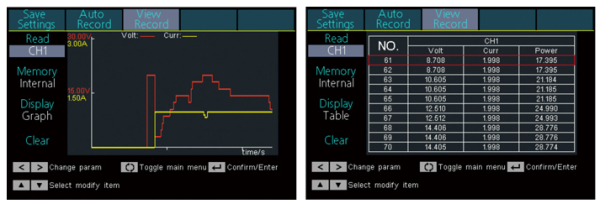

Функция регистратора. Эта функция позволяет отслеживать изменения состояния системы питания с отображением записанных данных в виде диаграммы.

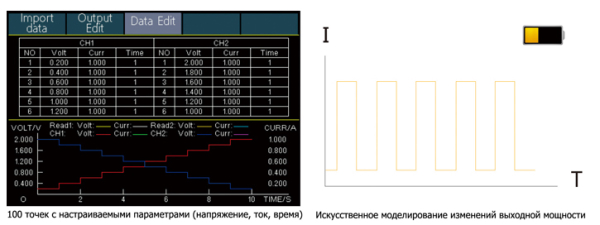

Программируемый выход. До 100 точек с настраиваемыми параметрами (напряжение, ток, время) для программируемого режима; кривую выходной мощности можно регулировать с помощью персонального компьютера или непосредственно на источнике питания, позволяя искусственно моделировать изменения выходной мощности.

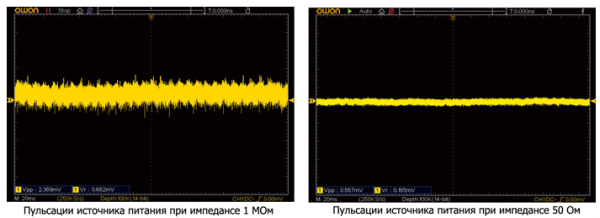

Низкие шумы и пульсации. Источники питания OWON серии ODP отличаются сверхнизкими пульсациями и сверхнизким шумом, практически не влияющие на испытываемые цепи.

Особенности

  • Два независимых регулируемых канала + выход Sense;
  • 4-х проводное подключение нагрузки (только для канала CH1) исключает ошибку измерения из-за падения напряжения на соединительных проводах;
  • Наилучшее разрешение: 1 мВ / 1 мА;
  • Низкие шумы и пульсации;
  • До 100 точек с настраиваемыми параметрами (напряжение, ток, время) для программируемого режима;
  • Три режима работы: независимый, параллельное соединение, последовательное соединение;
  • Защита от перегрузки по напряжению / по току;
  • Функция регистратора: возможность записи выходного напряжения или выходного тока, отображение записанных данных в виде диаграммы;
  • Автоматическая система охлаждения;
  • 4 дюймовый ЖК-дисплей высокого разрешения (480 × 320 пикселей);
  • Разнообразные интерфейсы: USB, RS232 и LAN.
  • Поддержка команд управления SCPI и LabVIEW.

Характеристики

Параметр Значение
Количество каналов 2 независимых регулируемых канала + выход Sense
Возможность параллельного или последовательного соединения каналов Да
Выходное напряжение 0~60 В (канал 1), 0~6 В (канал 2),точность установки 1 мВ
Выходной ток 0~6 А (канал 1), 0~3 А (канал 2), точность установки 1 мA
Высокая стабильность и малые пульсации ≤ 1 мВ rms, ≤5 мA rms, 20 Гц – 20 МГц
Малое влияние нагрузки ≤ 0.01% ±3 мВ, ≤ 0.01% ±3 мА
Малое влияние сетевого напряжения ≤ 0.01% ±3 мВ, ≤ 0.01% ±3 мА
Память до 100 групп характеристик для создания сигналов произвольной формы
Защита от перегрузки и переполюсовки Есть
Система автоматического охлаждения Есть
Индикация TFT LСD-дисплей 9.9 см (480x320 пикселей)
Интерфейсы USB 2.0 (host и device), RS232, LAN
Габариты 358x250x158 мм
Вес 12 кг
