Назначение

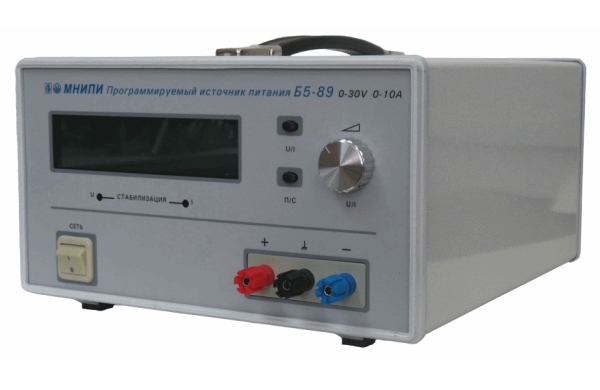

Программируемый источник питания линейного типа Б5-89 предназначен для использования при разработке, производстве и настройке радиоэлектронной аппаратуры. Прибор может работать как в режиме стабилизации напряжения, так и в режиме стабилизации тока, который устанавливается автоматически в зависимости от нагрузки источника.
Особенности
- Диапазоны установки: 30 В, 10 А;
- Погрешность установки U: ±0,45 В;
- Погрешность установки I: ±0,45 А;
- Нестабильность U: ±0,5 В;
- Нестабильность I: ±0,3 В;
- Пульсации напряжения 1,0 мВ;
- Пульсации тока ± 1 %;
- Два 3-разрядных индикатора (напряжение, ток).
Технические характеристики
| Параметр | Б5-89 | Б5-89/1 |
| Технические характеристики | ||
| Диапазон установки выходного напряжения | 0 - 30 В | 0 - 100 В |
| Диапазон установки выходного тока | 0 - 10 А | 0 - 3 А |
| Абсолютная погрешность установки выходного напряжения | ±0.2 В | ±0.3 В |
| Абсолютная погрешность установки выходного тока | ±0.2 А | ±0.1 А |
| Нестабильность выходного напряжения при изменении напряжения питающей сети | ±0,05% | ±0,05% |
| Нестабильность выходного тока при изменении напряжения питающей сети | ±0,2 | ±0,2 |
| Нестабильность выходного напряжения при изменении тока нагрузки | ±1% | ±1% |
| Нестабильность выходного тока при изменении напряжения на нагрузке в зависимости от силы токов нагрузки | ±5%...±0.5% | ±5%...±0.5% |
| Пульсации выходного напряжения | не более 1 мВ | не более 1 мВ |
| Пульсации выходного тока | не более 1% | не более 1% |
| Нестабильность выходного напряжения от времени | ±0.5 В | ±1 В |
| Нестабильность выходного тока от времени | ±0.3 А | ±0.2 А |
| Параметр | Значение | |
| Общие характеристики | ||
| Питание | 220 В, 50 Гц | |
| Габаритные размеры | 384х301х169 мм | |
| Масса | 13 кг | |
