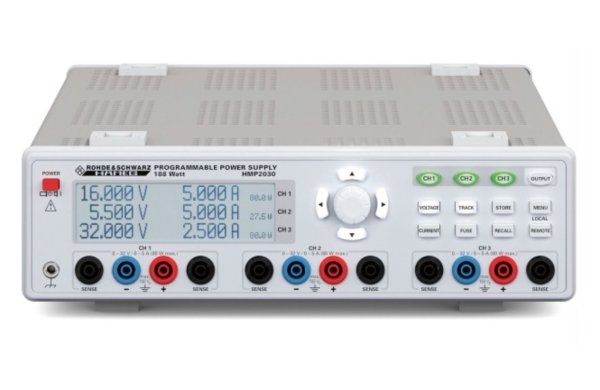

Назначение средства измерений Описание средства измерений Общий вид двухканального и трехканального источников питания Кроме постоянного тока и напряжения на выходе пользователи могут задавать в каждом канале все стандартные виды сигналов, например, ступенчатый, пилообразный импульсный, синусоидальный и т.д., пользуясь функцией EasyArb. На передней панели приборов находятся органы управления, ЖКД, выходные гнезда каналов. На задней панели имеется разъем для подключения шнура питания, гальванически развязанный сдвоенный интерфейс USB/RS-232 для связи с ЭВМ, переключатель напряжения сети и клеммные выходы каналов для удобной интеграции прибора в системы. Вид задней панели источника питания |
Наименование характеристики | Значение |
Количество выходных каналов источника питания: НМР2020 НМР2030 НМР4030 НМР4040 |
2 3 3 4 |
Режим источника постоянного напряжения | |
Диапазон установки выходного напряжения по всем каналам всех источников питания | от 0 до 32 В |
Пределы допускаемой относительной погрешности установки и измерения выходного напряжения, менее | ±(0,001·Х+2 мВ) |
Уровень остаточных пульсаций/шумов напряжения в полосе частот до 100 кГц, не более | ±0,15 мВСКЗ |
Нестабильность выходного напряжения при изменении тока нагрузки или напряжения питания, менее | ±(0,0001·Х+2 мВ) |
Время установления переходного процесса при изменении нагрузки, менее | 100 мкс |
Режим источника постоянного тока | |
Диапазон установки выходного тока: Канал 1 НМР2020 Максимальная выходная мощность Канал 2 НМР2020 Максимальная выходная мощность Все каналы НМР2030 Максимальная выходная мощность на один канал Все каналы НМР4030/4040 Максимальная выходная мощность на один канал |
от 0 до 10 А 160 Вт от 0 до 5 А 80 Вт от 0 до 5 А 80 Вт от 0 до 10 А 160 Вт |
Максимальная выходная мощность по всем каналам: НМР2020/2030 НМР4030/4040 |
188 Вт 384 Вт |
Пределы допускаемой относительной погрешности установки и измерения выходного тока, менее: до 500 мА свыше 500 мА |
±(0,002·Х+0,5 мА) ±(0,002·Х+2,0 мА) |
Уровень остаточных пульсаций/шумов тока в полосе частот до 100 кГц, не более | ±1 мАСКЗ |
Нестабильность выходного тока при изменении нагрузки или напряжения питания | ±(0,0001·Х+250 мкА) |
Примечание – Х – Значение измеренной величины тока или напряжения |
Общие технические характеристики
Наименование параметра | Значение |
Время установления рабочего режима прибора, минут, не более | 30 |
Напряжение и частота питающей сети | (115 – 230) В ± 10 %, 50/60 Гц |
Потребляемая мощность, не более | 350 |
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - температура хранения/транспортирования, °С |
от 5 до 40 от 5 до 80 от -20 до +70 |
Габаритные размеры (ширина × высота × длина), мм, не более | 285 × 75 × 365 |
Масса, кг, не более | 8,5 |
Комплект поставки:
• Источник питания НМР
• Шнур питания
• Диск с драйверами для дистанционного управления источником питания от ЭВМ
• Упаковочная коробка
Опции:
• HO730 Сдвоенный интерфейс Ethernet/USB
• HO740 Интерфейс IEEE-488 (GPIB)
• HZ42 Адаптер для стойки 19”
• HZ10R Силиконовый измерительный провод (красный)
• HZ10В Силиконовый измерительный провод (cиний)
• HZ10S Силиконовый измерительный провод (черный)
• HZ72 Кабель GPIB, 2м.
