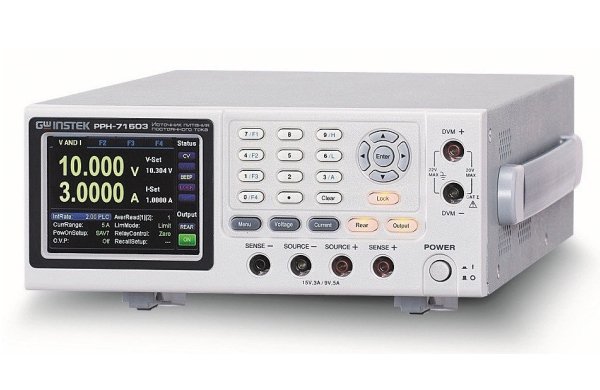

| Источник питания GW Instek PPH-71503
Внутренние схемы и элементы конструкции обеспечивают быструю реакцию источника на поведение нагрузки (отклик), что гарантирует стабильность Uвых при возможных изменения выходного тока. Например, в моменты изменения состояния сотового телефона, при переключении его из режима ожидания в режим передачи и ведения разговора, когда ток потребления имеет тенденцию резкого возрастания в течение нескольких миллисекунд. Источник PPH-71503 специально разработан для возможности эмуляции протекающих процессов в сети электропитания, а также для анализа поведения батареи питания в моменты значительных спадов напряжения. При этом источник может выступать как программируемая электронная нагрузка для рассеяния мощности от внешних источников питания, что используется для имитации поведения батарей питания в процессе заряда.
|
| Технические данные | ||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| УСТАНОВКА НАПРЯЖЕНИЯ НА ВЫХОДЕ | Диапазон Uвых | Низкий диапазон (LV): 0...9 В; Высокий диапазон (HV): 0...15 В |
| Программируемое разрешение | 5 мВ | |
| Разрешение измерения | 1 мВ | |
| Погрешность установки (программная) | ±(0,05%+10 мВ) | |
| Погрешность измерения (по встроенному индикатору) | ±(0,05%+3 мВ) | |
| Время нарастания/спада | 0,15 мс / 0,65 мс | |
| СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ | Нестабильность | ≤ 0,01%+2 мВ при изменении тока нагрузки ≤ 0,5 мВ при изменении напряжения питания |
| Уровень пульсаций и шум | ≤ 1мВср.кв.. (8 мВпик-пик) в диапазоне частот 20 Гц … 20 МГц | |
| Время переходного процесса (при изм. нагрузки на 1000%) | ||
| УСТАНОВКА ТОКА НА ВЫХОДЕ | Диапазон Iвых | Низкий диапазон (LV): 0...5 А; Высокий диапазон (HV): 0...3 А |
| Программируемое разрешение | 1,25 мВ | |
| Разрешение измерения | 100 мкА в диапазоне 5 А; 0,1 мкА в диапазоне 5 мА | |
| Погрешность установки (программная) | ±(0,16%+5 мА) | |
| Погрешность измерения (по встроенному индикатору) | ±(0,2% +400 мкА) в диапазоне 5 А ±(0,2% +1 мкА) в диапазоне 5 мА |
|
| СТАБИЛИЗАЦИЯ ТОКА | Нестабильность | ≤ 0,01%+1 мА при изменении тока нагрузки ≤ 0,5 мА при изменении напряжения питания |
| Температурный коэфф | 0.1х норм. значения/ ?C | |
| РЕЖИМ ВОЛЬТМЕТРА | Диапазон измерения | 0...+20 В пост. тока |
| Входной импеданс | 10 МОм | |
| Разрешение | 1 мВ | |
| Погрешность измерения | ±(0,05%+10 мВ) | |
| РЕЖИМ ЭЛЕКТРОННОЙ НАГРУЗКИ | Ток потребления | 2 А при напряжении на выходе ≤ 5 В, снижение на 0,1 А/на каждый вольт при Uвых=5...15 В |
| РЕЖИМ ИЗМЕРЕНИЯ ИМПУЛЬСНОГО ТОКА | Уровень запуска | 5 мА...5 А с шагом 5 мА |
| Задержка запуска | 0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс | |
| Период интеграции | 33,3 мкс...833 мс с шагом 33,3 мкс | |
| Число усреднений показаний | 1…100 | |
| РЕЖИМ ИЗМЕРЕНИЯ | Период интеграции | 33,3 мкс |
| ПУЛЬСАЦИЙ ТОКА | Диапазон преобразования | 3600/сек |
| Количество выборок | 1500 | |
| ИНТЕГРАЦИОННЫЕ ИЗМЕРЕНИЯ ИМПУЛЬСНЫХ ТОКОВ | Период | 850 мс…60 с |
| Шаг | 16,7 мс/ 20 мс (в зав. от частоты сети питания) | |
| ДУ | Функции | Вкл/Выкл выходов |
| ОБЩИЕ ДАННЫЕ | Память (энергонезависимая) | 5 ячеек (запись/ вызов профилей настроек) |
| Дисплей | Цветной графический ЖК (диаг. 9 см, TFT) | |
| Условия эксплуатации | 0…40 ºС, относ. влажность ? 80 % | |
| Условия хранения | -20…-70 ºС, относ. влажность ? 70 % | |
| Напряжение питания | 90 – 264В, 50/60Гц | |
| Потребляемая мощность | 150 ВА | |
| Размеры | 222 х 86 х 363 мм | |
| Вес | 4,2 к | |
| Комплект поставки | • Руководство по эксплуатации • Кабель питания • Измерительные провода (к-т): • GTL-117х1 • GTL-204х1 • GTL-203Aх1 |
|
