Под заказ

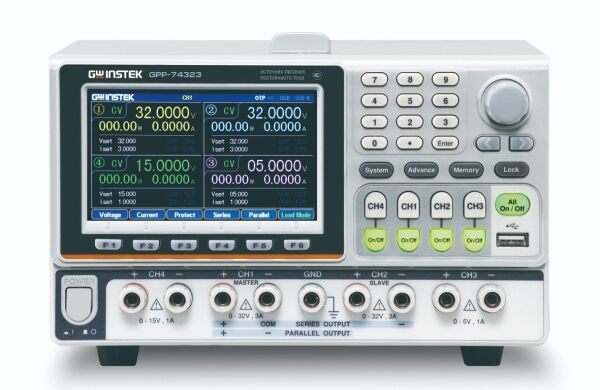

Источник питания GW Instek GPP-74323 (GPIB)

Артикул: 1-381293

  • 1/2/3/4 выходных канала в зависимости от модели;
  • Нестабильность от 0,01 %; пульсации 350 мкВ ср. кв., 2 мА ср. кв.;
  • Дискретность индикации: 0,1 мВ; 0,1 мА;
  • Режимы стабилизации тока напряжения, сопротивления;
  • Функция поглощения мощности с режимами CV, CC, CR (до 100 Вт в зависимости от модели);
  • Последовательное и параллельное соединение первого и второго канала (у многоканальных моделей); автотрекинг; 2-х полярный выход;
  • Память для записи последовательностей, задержек, настроек регистратора;
  • Встроенные 8 шаблонов выходного сигнала;
  • Аналоговое управление включения выхода;
  • Защита от перегрузки и переполюсовки, перегрева;
  • Электронное отключение нагрузки;
  • Цветной ЖК-дисплей (6 разрядные индикаторы тока и напряжения);
  • Малошумящий вентилятор охлаждения с терморегулировкой;
  • Интерфейсы USB, RS-232, LAN, GPIB.

Особенности

  • 1/2/3/4 выходных канала в зависимости от модели;
  • Нестабильность от 0,01 %; пульсации 350 мкВ ср. кв., 2 мА ср. кв.;
  • Дискретность индикации: 0,1 мВ; 0,1 мА;
  • Режимы стабилизации тока напряжения, сопротивления;
  • Функция поглощения мощности с режимами CV, CC, CR (до 100 Вт в зависимости от модели);
  • Последовательное и параллельное соединение первого и второго канала (у многоканальных моделей); автотрекинг; 2-х полярный выход;
  • Память для записи последовательностей, задержек, настроек регистратора;
  • Встроенные 8 шаблонов выходного сигнала;
  • Аналоговое управление включения выхода;
  • Защита от перегрузки и переполюсовки, перегрева;
  • Электронное отключение нагрузки;
  • Цветной ЖК-дисплей (6 разрядные индикаторы тока и напряжения);
  • Малошумящий вентилятор охлаждения с терморегулировкой;
  • Интерфейсы USB, RS-232, LAN, GPIB.

Технические характеристики

Модель Независимый режим Последовательное соединение Паралельное соединение
Канал 1 Канал 2 Канал 3 Канал 4 Канал 1.2 Канал 1.2
GPP-71326 0...32 В 0...6А - - - - -
GPP-72323 0...32 В 0...3А 0...32 В 0...3А - - 0...64В 0...3 А 0...32 В 0...6 А
GPP-73323 0...32 В 0...3А 0...32 В 0...3А 1.8V/2.5V/3.3V/5V 5А - 0...64В 0...3 А 0...32 В 0...6 А
GPP-74323 0...32 В 0...32 В 0...5 В 0...15 В 0...64 В 0...32 В
0...3А 0...3А 0...1 А 0...1 А 0...3 А 0...6 А
Параметр Значение
Нестабильность Пульсации (5 Гц...1 МГц) При изменении напряжения питания: s (0.01 % + 3 мВ )
При изменении тока нагрузки: < . (0.01 % + 3 мВ) при номинальном токе < . 3 А; < . (0.02 % + 5 мВ) при номинальном токе > 3 А
£ 1 мВфа
Время установления £ 50 мкс (50 %-изменение нагрузки, мин. ток 0.5 А)
Нестабильность При изменении напряжения питания: s (0,2 % + 3 мА )
Пульсации (5 Гц...1 МГц) При изменении напряжения на нагрузке: s (0.2 % + 3 мА)
£ 3 мАо- .i
Погрешность трекинга < . (0.1 % + 10 мВ) без нагрузки, от показаний ведущего источника; s 100 мВ с нагрузкой
Погрешность при параллельном соединении При изменении напряжения питания: s (0.01 % + 3 мВ )
При изменении тока нагрузки: < . (0.01 % + 3 мВ) при номинальном токе < . 3 А; < . (0.02 % + 5 мВ) при номинальном токе > 3 А
Погрешность при последовательном соединении При изменении напряжения питания: s (0.01 % + 5 мВ ) При изменении тока нагрузки: £ 100 мВ
Нестабильность Пульсации (5 Гц...1 МГц) При изменении напряжения питания: s 3 мВ При изменении тока нагрузки: £ 5 мВ
2 mB^.j,
Напряжение на нагрузке Ток в нагрузке 1...33В
0...6.2 A (GPP-71326)
0...3.2 A (GPP-72323 GPP-73323. GPP-74323)
Потребляемая мощность 0...100 Вт (GPP-71326)
0...50 Вт (GPP-72323 GPP-73323. GPP-74323)
Диапазон установки (Кан 1, Кан 2) 1.5 В . ..33 В
Погрешность установки ±(0.1%*UyCT+30 мВ)
Дискретность установки 10 мВ
Диапазон установки (Кан 1, Кан 2) 0...6.2 A (GPP-71326)
0...3.2 A (GPP-72323 GPP-73323. GPP-74323)
Погрешность установки ±(0.3%*1уст+10 мА)
Дискретность установки 1 мА
Диапазон установки (Кан 1, Кан 2) 1 Ом...1 кОм
Погрешность установки ±(3%*RycT+1 Ом), при US0.1 В. IS0.1 А
Дискретность установки 1 Ом
Формат индикации Дискретность индикации Погрешность установки и индикации напряжения Погрешность установки и индикации тока 4.3" цветной ЖК-дисплей. 6 разрядов 0.1 мВ. 0.1 мА ±(0.03%+ 10 мВ)
± (0.03 % + 10 мА)
Корпус - выход Корпус - сеть 20 МОм (напряжение испытания 500 В пост.) 2: 30 МОм (напряжение испытания 500 В пост.)
Напряжение питания 100 /120 / 220 В (+ 10 %) / 230 В (+ 10 %. - 6 %). 50 / 60 Гц
Габаритные размеры 213 х 145 x312 мм
Масса 7.5 кг

Комплект поставки

Наименование Количество
1 Источник питания GPP-74323 (GPIB) 1
2 Провод измерительный GTL-104 2
3 Провод измерительный GTL-105 2
4 Шнур питания 1
5 Инструкция по эксплуатации 1
