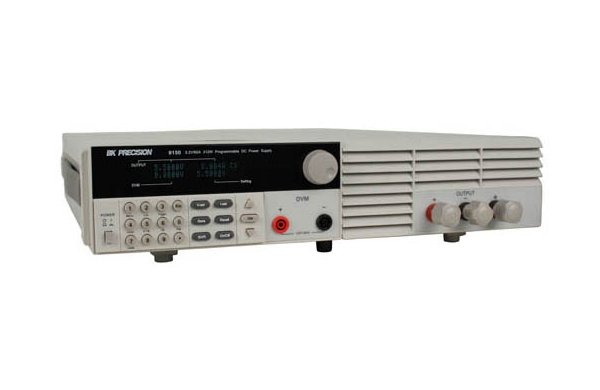

Модели 9150, 9151, 9152 и 9153 компании B&K Precision® представляют собой высокоэффективные программируемые источники питания постоянного тока с линейным регулированием, обеспечивающие превосходные рабочие характеристики, которые не могут быть предоставлены другими источниками питания в этой ценовой категории. Серия 9150 источников питания предназначена для применения в проектно-исследовательских, производственных или учебно-научных организациях, в которых требуется источники питания, обеспечивающие высокую надежность, точность и высокое быстродействие.
- Дисплей с высоким разрешением
- Низкий уровень пульсаций и помех, обусловленный линейным регулированием
- Превосходная температурная стабильность
- Высокое быстродействие (
- Совместимый с SCPI (стандартные команды для программируемых измерительных приборов) набор команд, программируемый с использованием USB и RS232
- Автоматическая калибровка
- Указание режима работы в случае повышенной выходной мощности. Загрузка и выполнение последовательностей команд из энергонезависимой памяти
- Возможность установки на лабораторном стенде или в промышленной стойке
- Низкий уровень шумов, обусловленный интеллектуальным управлением вентилятором, что предоставляет возможность использования в составе лабораторного стенда
- Защита от перенапряжений
Цифровые клавиши и вращающаяся ручка предоставляют возможность быстрой и точной установки уровней выхода. Напряжение и ток могут быть установлены с максимальным разрешением 0,5 мВ (0,1 мВ для модели 9150) и 0,1 мА (1 мА для модели 9150) соответственно. Во внутренней памяти можно сохранить до 50 параметров для последующего использования.
Кроме того, данные источники питания комплектуются встроенным цифровым вольтметром и миллиомметром с высоким разрешением, поддерживающим четыре вида проводных измерений.
Управление источниками питания может выполняться дистанционно с любого персонального компьютера с интерфейсом USB и RS232, что предоставляет пользователю возможность программирования и контроля всех параметров источников питания путем использования команд SCPI (стандартные команды для программируемых измерительных приборов). Источники питания поставляются с кабелем последовательной связи "RS232 – TTL" и "USB – TTL". Среднее время обработки команды составляет 35 мс.
Цифровой порт в серии 9150 источников питания поддерживает большое число конфигураций. Этот порт обеспечивает выполнение функций Digital Input (Цифровой вход), External Trigger (Внешний запуск) и Remote Inhibit (Дистанционная блокировка). Режим Remote Inhibit может использоваться для одновременного включения/выключения нескольких источников питания. Внешний запуск может использоваться вместе с режимом List (Список).
Технические характеристики:
Характеристики | модель | |||
9150 | 9151 | 9152 | 9153 | |
Номинальный выход (0°C ~ 40°C) |
0 ... 5,2 В 0 …60 A |
0 ... 20 В 0...27 A |
0 ... 30 В 0...18 A |
0 ... 60В 0...9 A |
Нестабильность напряжения или тока по нагрузке ±(% от выхода + смещение) |
<0,01 % + 0,5 мВ <0,1 % + 10 мА |
<0,01% + 1 мВ <0,1% + 5 мА |
<0,01% + 1 мВ <0,1% + 2 мА |
|
Нестабильность выходного напряжения или тока по сети ±(% от выхода + смещение) | <0,02% + 0,1 мВ <0,1% + 1 мА |
<0,02% + 1 мВ <0,01% + 1 мА |
<0,02% + 1 мВ <0,01% + 0.1 мА |
|
Разрешение при программировании | 0,1 мВ 1 мА |
1 мВ 1 мА |
1 мВ 0,1 мА |
|
Разрешение обратной связи/измерений | 0,1 мВ 1 мА |
0,1 мВ 0,1 мА |
0,1 мВ 0,1 мА |
|
Лицевая панель разрешение при установке параметров |
0,1 мВ 1 мА |
0,5 мВ 1 мА |
0,5 мВ 1 мА |
|
Точность программирования 12 месяцев (25°C ± 5°C) ± (% от выхода + смещение) |
<0,02 % + 2 мВ <0,1 % + 30 мА |
<0,02 % + 6 мВ <0,1 % + 15 мА |
<0,02 %+12 мВ <0,05 %+10 мА |
|
Точность обратной связи/измерений 12 месяцев (25°C ± 5°C) ± (% от выхода + смещение) |
<0,02%+ 1,5 мВ <0,05%+15 мА |
<0,02%+3 мВ <0,05%+10 мА |
<0,02 %+6 мВ <0,05 %+5 мА |
|
Пульсации и помехи (20 Гц ~20 МГц) |
≤4 мВ (пик) 15 мА (эфф) |
≤4 мВ (пик) 5 мА (эфф) |
≤5 мВ (пик) 3 мА (эфф) |
|
Температурный коэффициент (0°C ~40°C) ± (% от выхода + смещение) |
<0,02%+2 мВ <0,1 % + 30 мА |
<0,02%+5 мВ <0,1%+15 мА |
<0,02 %+10 мВ <0,05 % + 5 мА |
|
Температурный коэффициент обратной связи ± (% от выхода + смещение) |
<0,02%+2 мВ <0,1%+20мА |
<0,02%+5 мВ ≤0,05%+10 мА |
<0,02 %+10 мВ ≤0,05 %+5 мА |
|
Время переходного процесса (при изменении с 0 мА до 50% от максимального номинального тока) | 100 мкс для выхода для восстановления в интервале 75 мВ | 120 мкс для выхода для восстановления в интервале 75 мВ | 100 мкс для выхода для восстановления в интервале 50 мВ | 50 мкс для выхода для восстановления в интервале 50 мВ |
Точность цифрового вольтметра | Диапазон 0...12В: 0,02%+2мВ Диапазон 0...40В: 0.02%+3мВ |
|||
Разрешение цифрового вольтметра | Диапазон 0...12 В: 0,1мВ Диапазон 0...40 В: 1мВ |
|||
Точность миллиомметра | 0,1 % (для напряжения и тока ≥ 10% от всей шкалы) 0,3% (для напряжения и тока ≥ 3% от всей шкалы) |
|||
Вес | 29 кг | |||
Гарантия два года | ||||
Компоненты, входящие в комплект поставки: Руководство пользователя, шнур питания, кабель связи (RS232 и USB), инсталляционный диск прикладного программного обеспечения и поверочный сертификат Дополнительные компоненты: комплект для монтажа в стойке IT-E15 l |
