Полнофункциональные источники питания постоянного тока для удовлетворения Ваших потребностей в питании высокой мощности

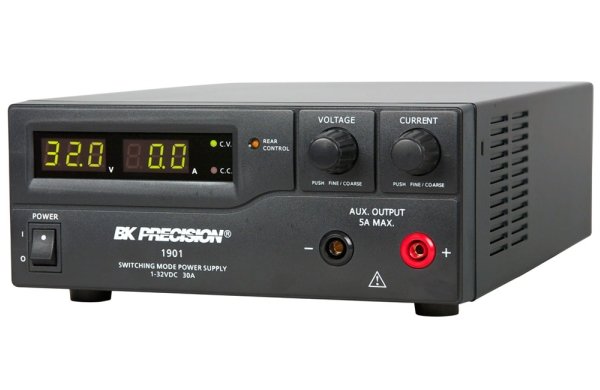

Модели 1900, 1901 и 1902 компании B&K Precision представляют собой легкие и компактные лабораторные импульсные источники питания постоянного тока, обеспечивающие вывод с высоким значением тока. Серия 1900 источников питания обеспечивает различные конфигурации высокого выходного напряжения или высокого выходного тока и комплектуется поворотными ручками управления, с помощью которых быстро и точно устанавливается напряжение и ток. Эти нажимные ручки предоставляют пользователю возможность грубой и точной установки уровней напряжения и тока.
Помимо режимов постоянного напряжения (CV) и постоянного тока (CC) в этих высокоэффективных источниках питания реализованы режимы предварительной установки и дистанционного управления.
Можно сохранить до трех различных предварительно установленных значений напряжения и тока для их быстрого восстановления. Для регулировки выходной мощности, напряжения и тока можно использовать функцию аналогового дистанционного управления без необходимости использования лицевой панели источника питания. Кроме того, имеется разъем дистанционного измерения (только в модели 1900), используемый для компенсации падения напряжения на выводах подключения нагрузки.
Благодаря этим функциям источники питания моделей 1900, 1901 и 1902 могут использоваться в различных областях, где требуется подача высокого уровня тока, включая проектно-исследовательские, производственные или учебно-научные организации.
Характеристики и преимущества
- Режим автоматической подачи CV (постоянного напряжения)/CC (постоянного тока)
- Выходной ток до 60 А
- Малый вес и размеры
- Поворотная ручка для точной установки напряжения и тока
- Возможность сохранения до трех предварительно установленных значений напряжения и тока для их быстрого восстановления
- Функция аналогового дистанционного управления
- Разъем дистанционного измерения (только для модели 1900)
- Защита от перегрузки по напряжению, защита от перегрева и защита от перегрузки
- Гибкие раибочие режимы: управление с лицевой панели (обычный режим), режим использования предварительных установок или режим дистанционного управления
- Дополнительный выход на лицевой панели (5 А)
Характеристики модели
|
Модели |
1900 |
1901 |
1902 |
|
Выход |
|||
|
Регулируемое выходное напряжение |
1 ...16 В |
1 ...32 В |
1 ...60 В |
|
Регулируемый выходной ток |
0 ...60 А |
0 ...30 А |
0 ...15 А |
|
Дополнительный ток |
5 A |
||
|
Нестабильность напряжения |
|||
|
Нагрузка (нагрузка 0–100 %) |
≤ 50 мВ |
||
|
Линия (изменение 90–132 В переменного тока, 170–264 В переменного тока) |
≤ 20 мВ |
||
|
Нестабильность тока |
|||
|
Нагрузка (10–90 % от номинального напряжения) |
≤ 200 мА |
≤ 150 мА |
≤ 100 мА |
|
Линия (изменение 90–132 В переменного тока, 170–264 В переменного тока) |
≤ 50 мА |
||
|
Уровень пульсаций и помех |
|||
|
Напряжение пульсаций и помех |
≤ 5 мВ |
||
|
Напряжение пульсаций и помех |
≤ 50 мВ |
≤ 50 мВ |
≤ 100 мВ |
|
Ток пульсаций и помех (эфф. значение) |
≤ 100 мА |
≤ 50 мА (120 В переменного тока) ≤ 40 мА (230 В переменного тока) |
≤ 15 мА |
|
Тип и точность измерителя |
|||
|
Вольтметр |
З-значный светодиодный индикатор; ± 0,2 % + 3 минимальных измеряемых значений |
||
|
Амперметр |
З-значный светодиодный индикатор; ± 0,2 % + 3 минимальных измеряемых значений |
||
|
Другие характеристики |
|||
|
Входное напряжение |
120 В переменного тока, 60 Гц, 230 В переменного тока, 50 Гц (заказ по запросу*) |
||
|
Входной ток при полной нагрузке |
9,4 А (120 В переменного тока) 4,7 А (230 В переменного тока) |
9,0 А (120 В переменного тока) 4,5 А (230 В переменного тока) |
9,3 А (120 В переменного тока) 4,5 А (230 В переменного тока) |
|
КПД |
84 % (120 В переменного тока) 85 % (230 В переменного тока) |
87 % (120 В переменного тока) 86 % (230 В переменного тока) |
87 % (120 В переменного тока) 88 % (230 В переменного тока) |
|
Частота преобразования |
65... 85 кГц |
75... 95 кГц |
65... 85 кГц |
|
Защита от перегрузки по напряжению |
O/P 1–5 В: заданное напряжение +2 В O/P 5–16 В: заданное напряжение +3 В |
O/P 1–5 В: заданное напряжение +2 В O/P 5–20 В: заданное напряжение +3 В O/P 20–32 В: заданное напряжение +4 В |
O/P 1–5 В: заданное напряжение +2 В O/P 5–20 В: заданное напряжение +3 В O/P 20–60 В: заданное напряжение +4 В |
|
Время переходного процесса (нагрузка 50–100 %) |
|
1,5 мс |
|
|
Компенсация коэффициента мощности |
> 0,95 при оптимальной нагрузке |
||
|
Способ охлаждения |
Вентилятор с регулируемой термореле частотой вращения (от нуля до максимума) |
||
|
Типы защиты |
Защита от перегрузки, защита от короткого замыкания, защита от перегрева и защита от перегрузки по напряжению |
||
|
Специальные функции |
Три определяемых пользователем предварительных установки напряжения и тока, аналоговое дистанционное управление, дистанционное измерение (только для модели 1900) |
||
|
Рабочая температура |
0 °C ... 40 °C, относительная влажность ≤ 80 % |
||
|
Температура при хранении |
-15 °C ... 70 °C, относительная влажность ≤85 % |
||
|
Размеры (ширина x высота x глубина) |
200 мм x 90 мм x 275 мм |
||
|
Вес |
3,2 кг |
||
|
|
Гарантия два года |
||
|
Комплект поставки: шнур питания, инструкция по эксплуатации, соединитель для дистанционного управления |
|||
|
*Инструкции по специальному заказу: для версии 230 В, модель 1900EXD, 1901EXD или 1902EXD.
|
|||
