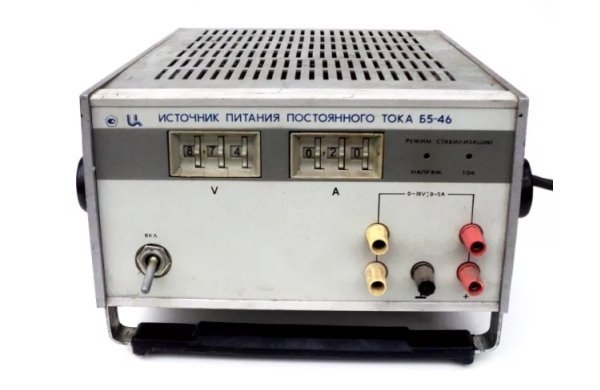

Источник питания Б5-46
Источник постоянного тока общего применения Б5-46 предназначен для питания радиотехнических устройств стабилизированным напряжением и током в лабораторных и цеховых условиях. Наличие дистанционного управления позволяет использовать его в АИС. Величина выходного напряжения и тока может регулироваться вручную и дистанционно электрическими сигналами в коде 8-4-2-1. В зависимости от положения органов управления и от величины нагрузки источник питания может работать в режимах стабилизации напряжения или тока. Переход от одного режима к другому происходит автоматически при превышении нагрузки (тока или напряжения) установленного значения, обеспечивая тем самым защиту источника питания и потребителя от перегрузки. Предусмотрена возможность работы источника как с изолированным выходом, так и при заземлении клеммы любой полярности. Выходное напряжение гарантируется не только на клеммах, но и непосредственно на нагрузке, что достигается за счет использования четырехпроводной системы подключения нагрузки к источнику.Дистанционное управление имеет гальваническую развязку от сети и нагрузки, но требует дополнительного интерфейса для работы в составе автоматизированной системы.
Особенности источника питания Б5-46:
Надежная защита от перегрузок
Возможность параллельной и последовательной работы
Изолированный выход
Дистанционное и ручное управление
Четырехпроводная линия подключения нагрузки
Режимы работы: стабилизация напряжения, стабилизация тока
Автоматический переход от одного режима к другому
Технические характеристики источника питания Б5-46:
• U вых, В 0,01 - 9,99
• I нагр, А 0,01-4,99
• Дискретность установки напряжения, мВ 10
• Дискретность установки тока, мА 10
• Нестабильность при изменении напряжения сети на ±10% Напряжения 0,01% Тока 0,05%
• Нестабильность при изменении нагрузки от 0 до 0,9 макс Напряжения 0,05% Тока 0,1%
• Погрешность установки Напряжения ±(0,5%Uуст + 0,1%Uмакс)В Тока ±(1%Iуст + 0,2%Iмакс)А
• Дрейф за 8 часов Напряжения 0,5%Uуст +0,1%Uмакс Тока 1%Iуст + 0,2%Iмакс
• Время установления рабочего режима при программировании 100 мс
• Код управления 8-4-2-1
Общие характеристики источника питания Б5-46:
• Потребляемая мощность 400 В*А
• Габаритные размеры 236Х326Х133 мм
• Масса 9 кг
• Гарантия 12 месяцев
