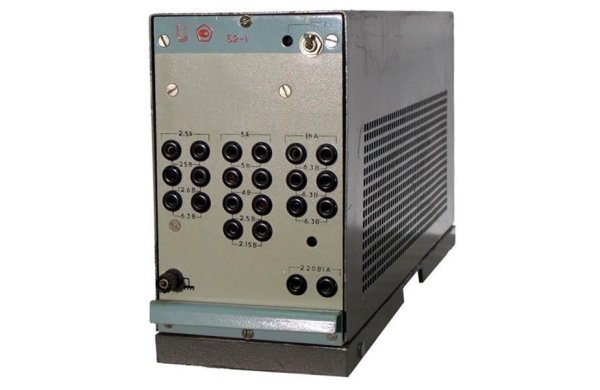

Источник питания Б2-1
Источник накального напряжения Б2-1 благодаря конструкции и электрическим параметрам позволяет создавать любую не-обходимую систему питания радиоэлектронных и других устройств нерегулируемым стабилизированным напряжением переменного тока.
Особенности источника питания Б2-1:
Выходные клеммы прибора изолированы от корпуса, что позволяет расширить возможности его использования.
Прибор выполнен по схеме компенсационного стабилизатора.
Регулирующий элемент его состоит из двух вольт-добавочных трансформаторов, регулируемых подмагничиваиием.
Технические характеристики источника питания Б2-1:
• Выходное напряжение - ток нагрузки
2,15; 2,5; 4; 5; 6,3 В - 5 А
12,6; 25 В - 2,5 А
6,3 В - 18 А
220 В - 1 А
• Нестабильность выходного напряжения
- 0,5% (при изменении напряжения сети на ±10%)
- 1,5% (при изменении тока нагрузки от нуля до максимального значения)
• Коэффициент нелинейных искажений 10% ТКН 0,05%/°С
Общие характеристики источника питания Б2-1:
• Потребляемая мощность 500 В · А Потребляемая мощность 500 В · А
• Габаритные размеры 435X130X235 мм Габаритные размеры 435X130X235 мм
• Масса 20 кг Масса 20 кг
