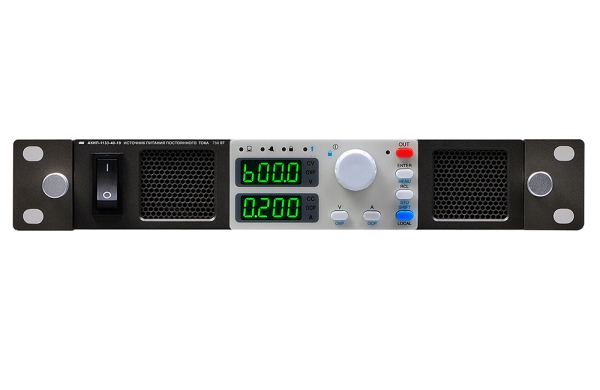

Особенности программируемого импульсного источника питания постоянного тока
- 2 линейки (26 моделей): выходное напряжение до 600 В, выходной ток до 100 А, макс. мощность до 750 Вт
- Режим стабилизации тока (СС) и напряжения (CV)
- Защита от перенапряжения, перегрузки по току, защита от перегрева и переполюсовки
- Встроенный источник звукового предупреждения, память настроек (профиль перед выключением)
- Управление с передней панели и удаленное
- Программируемый цифровой интерфейс
- Режим объединения источников: параллельно (до 5-ти), последовательно (до 2-х)
- Одновременная индикация режимов работы и выходных параметров
- СДИ-дисплей: 5 разрядов
- Интерфейсы ДУ: RS-485, GPIB, аналоговый вход (программирование и мониторинг)
- Высокий КПД, высокая стабильность, малый дрейф
- Активный корректор коэффициента мощности
- Универсальное питание: ~ 100-240 В, частота 50/60 Гц
- Исполнение корпуса 1UH (1/2 стойки 19’’)
Технические характеристики
| Параметр | Значение |
| Диапазоны измерений | |
| Выходное напряжение | 0 В… 100 В |
| Выходной ток | 0 А… 7,5 А |
| Установка выходных параметров | |
| Дискретность установки | 0,002% от полной шкалы |
| Погрешность установки | Напряжение: ± (0,1% ± 3 ед. мл. разр.) Ток: ±(0,5% ± 3 ед. мл. разр.) |
| Стабилизация напряжения (CV) | |
| Нестабильность | При изменении напряжения питания 0,05% + (2,8…62) мВ При изменении тока нагрузки 0,05% + (2,8…62) мВ |
| Уровень пульсаций | 10 мВ – 75 мВ – в зависимости от модели |
| Уровень шумов | 50 – 70 дБ(А) |
| Время установления | ≤ 1,5 мс (до 20 В); ≤ 1 мс (30…100 В); ≤ 2 мс (150…600 В) |
| Стабилизация тока (CC) | |
| Нестабильность | При изменении напряжения питания: 0,1% + (2,13…11) мА При изменении напряжения на нагрузке: 0,1% + (5,26…23) мА |
| Уровень пульсаций | 13 мА.- 180 мА (в зависимости от модели) |
| Дистанционное управление | |
| Интерфейс | RS-485, GPIB |
| Интерфейс аналогового ДУ | 0…5 В (программирование/ мониторинг) |
| Общие данные | |
| Напряжение питания | 1-фазн., 100~240 В, частота 47~63 Гц |
| Разрешение дисплея | 5 разрядов |
| Рабочие условия | 0…40 °C; влажность: ≤ 90 % |
| Условия хранения | -20…70 °С; влажность: ≤ 90 % |
| Габаритные размеры (ВхШхГ) | 44 × 215 × 460 мм |
| Масса | ≤ 5,1 кг |
Комплект поставки
| № | Наименование | Количество |
| 1 | Источник питания АКИП-1133А-100-7,5 | 1 |
| 2 | GPIB интерфейс (встроено) | 1 |
| 3 | Кабель питания | 1 |
| 4 | Ручки для крепления в стойку | 2 |
| 5 | Винты | 4 |
| 6 | Защитная крышка | 1 |
| 7 | Соединительный провод | 2 |
| 8 | RS485 кабель | 1 |
