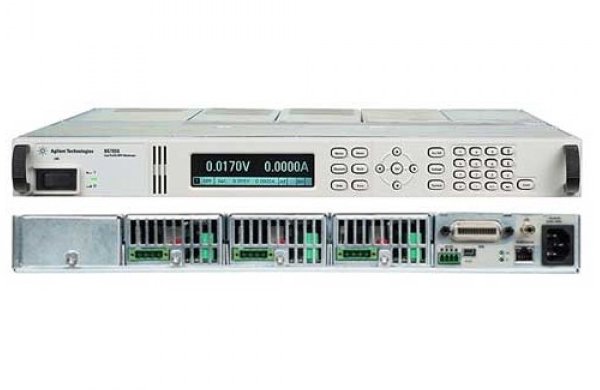

Источник питания Agilent Technologies N6761A

• Компактность: до 4 выходов во внутристоечном пространстве 1 U (4,45 см)
• Гибкая модульная система: возможность подбора и комбинирования из 20 различных модулей
• Быстрое время исполнения команд, улучшающее производительность системы
• Интерфейсы LAN, USB и GPIB
• Возможность задания последовательности включения/выключения выходов
• Возможность последовательного и параллельного соединения выходов
• Дополнительные функции быстродействующего тестирования (HSTE)
• Соответствие классу С стандарта LXI

Источники питания являются одним из основных компонентов любой испытательной системы в авиакосмической, оборонной, автомобильной, электронной, компьютерной и других отраслях промышленности. В современных сложных автоматизированных испытательных системах (АИС) часто требуется несколько источников питания. При этом разработчики АИС постоянно сталкиваются с проблемами снижения затрат за счет уменьшения внутристоечного пространства, занимаемого источниками питания, и непрерывно возрастающими требованиями к их техническим характеристикам.
Низкопрофильная программируемая модульная система источников питания постоянного тока Agilent N6700 с несколькими выходами и высотой 1 U (4,45 см) позволяет системным интеграторам оптимизировать технические характеристики, мощность и стоимость источников питания в соответствии с требованиями испытаний.
Система Agilent N6700 позволяет разработчикам АИС создать специализированную конфигурацию, имеющую от 1 до 4 выходов, путем подбора и комбинирования из 20 различных модулей источников постоянного тока. При этом можно выбрать как модули с высокими техническими характеристиками, если необходимо быстродействие и/или точность, так и модули со средними техническими характеристиками, если не предъявляются особые требования.

 Компактность

Система Agilent N6700 использует новейшую конструкцию импульсного источника питания, которая занимает по высоте 4,45 см (1 U) внутристоечного пространства. Вентиляторы расположены по боковым сторонам, что позволяет устанавливать источники питания непосредственно друг на друга.

 Встроенные средства измерения напряжения и тока

Модули N6700 поставляются со встроенными средствами измерения напряжения и тока, что упрощает монтаж соединений и разработку АИС.

 Функции защиты

Каждый модуль N6700 защищен от перегрузки по току и перенапряжения (OVP) и перегрева. Неисправное состояние в модуле в течение 10 мкс обнаруживается другими модулями, за счет чего они могут быть быстро выключены, чтобы избежать возникновения опасных условий в испытуемом устройстве.

 Интерфейсы

Система Agilent N6700 в стандартной комплектации поставляется с интерфейсами GPIB, 10/100 Base-T Ethernet LAN и USB 2.0. В существующих системах обычно используется интерфейс GPIB. USB и LAN позволяют использовать доступность, быстродействие и простоту использования стандартных интерфейсов, широко распространенных в компьютерной отрасли.

 Возможность дистанционного управления

Системой Agilent N6700 можно управлять с помощью стандартного браузера. Встроенный webсервер содержит web-страницы для контроля, управления и установки системы.

 Последовательность включения/выключения

Для выхода каждого модуля может быть индивидуально установлена задержка включения или выключения относительно выходов других модулей. Таким образом можно установить определенную последовательность включения/выключения модулей.

 Скорость нарастания выходного напряжения

Система Agilent N6700 обеспечивает возможность программирования скорости нарастания выходного напряжения. С передней панели или с помощью программного управления можно задать нарастание напряжения от 0 В до значения полной шкалы в течение времени от 1 мс до 10 с.

 Возможности запуска

Базовый блок системы Agilent N6700 имеет вход и выход аппаратных сигналов запуска, которые позволяют синхронизировать работу N5700 с внешними событиями. Например, подачей сигнала запуска можно запустить включение питания для испытуемого устройства, изменить выходное напряжение, либо выполнить измерение.

 Последовательное соединение выходов

Для получения более высокого выходного напряжения выходы модулей с одинаковыми характеристиками можно соединять последовательно.

 Параллельное соединение выходов модулей и функция виртуальных каналов

Для получения более высокой выходной мощности и тока идентичные выходы модулей можно соединять параллельно. Для организации паралельной работы выходов тогда, когда требуется большее значение тока, чем может обеспечить любой из выходов, N6700 предлагает функцию виртуальных каналов, которая позволяет системе N6700 рассматривать до 4 выходов модулей как один выход. Управление взаимодействием и синхронизацией параллельно работающих источников питания в этом случае осуществляется автоматически. Функция виртуальных каналов доступна как с передней панели, так и при управлении от компьютера.

 Драйверы и языки программирования

Система Agilent N6700 поставляется с драйверами VXIplug&play и IVI-COM и поддерживает язык программирования SCPI.

 Реле отключения выходов

Каждый модуль в системе N6700 может быть заказан с реле отключения выходов. Эти реле отсоединяют положительный и отрицательный выводы источника питания, а также выводы считывания.

 Управление с передней панели

Управлять всеми функциями N6700 можно не только дистанционно по одному из трех имеющихся стандартных интерфейсов, но и с передней панели. Пользователь может удостовериться в правильности работы N6700 путем просмотра установок и действительных значений одновременно по всем четырем выходам.

 Универсальный вход сети питания

Система Agilent N6700 имеет универсальный вход сети питания переменного тока, обеспечивающий возможность работы от номинального входного напряжения переменного тока от 100 до 240 В переменного тока с частотой 50/60/400 Гц.

 Возможность выбора из трех базовых блоков

Пользователю предлагаются на выбор три базовых блока высотой 1 U (4,45 см). В каждом базовом блоке можно установить от 1 до 4 модулей в любой комбинации. Модули должны заказываться отдельно.
N6700B - базовый блок низкопрофильной модульной системы источников питания. Максимальная выходная мощность  400 Вт
N6701А - базовый блок низкопрофильной модульной системы источников питания. Максимальная выходная мощность  600 Вт.
N6702А - базовый блок низкопрофильной модульной системы источников питания. Максимальная выходная мощность  1200 В.

 Возможность выбора подходящего модуля источника питания постоянного тока

 Семейство модулей N6750

Для прикладных задач, в которых источники питания играют важную роль Семейство N6750 модулей источников питания постоянного тока с высокими техническими характеристиками и автоматическим переключением пределов обеспечивает низкий уровень шума, малую погрешность и высокие скорости программирования, которые от 10 до 50 раз выше, чем у других программируемых источников питания. Кроме того, функция автоматического переключения пределов позволяет одному источнику питания выполнять работу нескольких традиционных источников питания.

 Семейство модулей N6760

Для прикладных задач, в которых требуется высокая точность Семейство N6760 модулей прецизионных источников питания постоянного тока обеспечивает точное управление и измерения в области миллиамперных и микроамперных значений с возможностью одновременной дискретизации сигналов и запоминания взятых выборок в виде значений напряжения и тока в буфере данных, как в цифровом осциллографе. Эти модули дополнительно имеют два предела как при программировании выходного уровня, так и при измерениях. Они лучше всего подходят для тестирования полупроводниковых и пассивных устройств, а также в тех случаях, когда требуется прецизионное управление выходным уровнем и очень точные измерения с минимальной погрешностью.

 Модули семейств N6750/60: больше чем просто источник питания

Модули семейств N6750/60 используют новейшую конструкцию импульсного источника питания, которая занимает по высоте 4,45 см (1 U) внутристоечного пространства и обеспечивает низкий уровень шума и быструю скорость изменения выходных уровней, которые характерны обычно для аналоговых источников питания. Изменение выходного напряжения от 0 В до 50 В и наоборот от 50 В до 0 В может быть достигнуто менее чем за 5 мс. При еще меньших изменениях выходного напряжения (от 0 В до 5 В или от 5 В до 0 В) скорость програмирования будет менее 500 мкс. За счет таких скоростей изменения выходных уровней модули семейства N6750/60 обеспечивают максимальную производительность системы при частом изменении установок.
Автоматическое переключение пределов обеспечивает максимальную мощность на выходе при любом уровне выходного напряжения до 50 В. Например, модуль N6751A, имеющий номинальные значения 50 В, 5 А и 50 Вт, может обеспечить полную мощность при установках: 10 В и 5А; 20 В и 2,5 А; 33,3 В и 1,5 А; 50 В и 1 А, а также между этими установками.
Компания Agilent включила в модули N6750/60 дополнительные функции быстродействующего тестирования (HSTE), позволяющие этим модулям в некоторых случаях выполнять роль встроенного генератора сигналов произвольной формы и встроенного цифрового запоминающего осциллографа.
Пользователь может определить список до 512 заданных значений напряжения и тока. Для каждого значения можно указать временной интервал, в течение которого это значение будет выдерживаться на выходе. Этот временной интервал может быть определен от 0 до 262 секунд с разрешением 1 мкс. После получения сигнала запуска модуль начнет пошаговое прохождение по списку, последовательно останавливаясь на каждом значении в течение заданного времени и переходя затем к следующему заданному значению в списке. В результате выходные уровни напряжения или тока автоматически изменяются в соответствии со списком, как в генераторе сигналов произвольной формы.
Дискретизатор, встроенный в модули N6750/60, позволяет захватывать до 4096 точек напряжения или тока с частотой до 50000 точек/с. При испытаниях цифровых устройств, питающихся от батарей, возможность захвата динамической информации о токе, втекающем в испытуемое устройство, позволяет разработчикам оптимизировать управление потреблением мощности в испытуемом устройстве при нормальном режиме работы и в состоянии покоя.
Дискретизатор может также выполнять измерения отклика по сигналу запуска, формируемого при изменении выходного напряжения в соответсвии со списком. В такой конфигурации пользователь может быть уверен, что измерения выполняются в нужный момент во время каждого шага при прохождении списка. Это особенно полезно, когда требуется измерить ток, потребляемый испытуемым устройством, при быстром изменении подаваемого на него стимула.

 Семейство модулей N6730/40/70

Для прикладных задач, в которых требуются базовые источники питания постоянного тока
Семейства N6730, N6740 и N6770 модулей источников питания постоянного тока обеспечивают выдачу программируемых значений напряжения и тока, средства измерения и защиты по очень привлекательной цене. Эти модули могут быть использованы для обеспечения питания таких компонентов АИС, как устройства подключения.

 Модули базовых источников питания серий N6730/N6740 c выходной мощностью 50 Вт и 100 Вт

 Модули базовых источников питания серии N6770 c выходной мощностью 300 Вт

 Модули источников питания с высокими техническими характеристиками серии N6750 c выходной мощностью 50 Вт, 100 Вт и 300 Вт

 Модули прецизионных источников питания серии N6760 c выходной мощностью 50 Вт и 100 Вт
