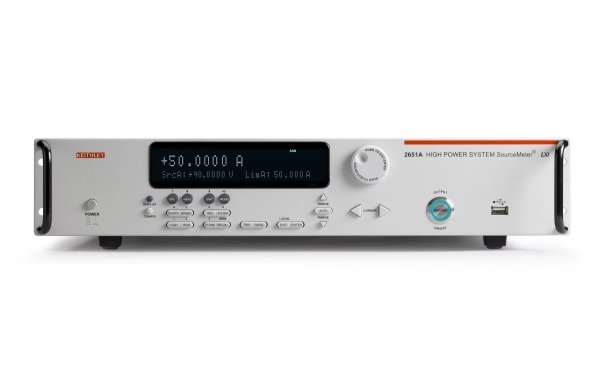

Источник/Измеритель KEITHLEY SourceMeter® 2657A представляет собой комбинацию мощного прецизионного, малошумящего, высокостабильного источника питания постоянного тока с малошумящим, высокоимпедансным мультиметром, имеющим высокую стабильность и высокий класс точности. Любой источник-измеритель KEITHLEY 2600A, в том числе KEITHLEY SourceMeter® 2657A, имеет встроенный TSP (Test Script Processor) процессор, что позволяет существенно увеличить скорость и пропускную способность, а наличие встроенного TSP Express Software, позволяет быстро снимать вольтамперные характеристики (ВАХ) без дополнительного программирования. Кроме того, источники-измерители KEITHLEY SourceMeter® 2657A поддерживают программное обеспечение предыдущей серии KEITHLEY SourceMeter® 2600: LabTracer II и TestScript Builder.
Источник/измеритель KEITHLEY SourceMeter® 2657A может быть сконфигурирован, как:
- прецизионный генератор напряжения и тока
- импульсный генератор напряжения и тока
- прецизионный источник питания
- прецизионный источник тока (TRUE RMS)
- цифровой мультиметр с 5½ –разрядным разрешением
- электронная нагрузка
- электронный триггер
Keithley 2657A специально разработан для тестирования и снятия вольт-амперных характеристик высоковольтных устройств, например MOFSET и IGBT-транзисторов и устройств силовой электроники.силовых полупроводников
Keithley 2657A построен на базе встроенного TSP-процессора и TSP-Link® технологии.
Использование TSP-Link® технологии позволяет объединять Keithley 2657A, как и приборы серии 2600A и систему измерения параметров полупроводников Keithley 4200 в интегрированные системы до 32 каналов с общей синхронизацией и временем запуска до 500 нс. Для этих целей используются новые модули защиты 2657A-PM-200 и модуль сопряжения и коммутации 2657A-LIM-3
В общей сложности Keithley 2657А имеет 14 цифровых линий ввода/вывода.
У источника-измерителя Keithley 2657A имеется два режима: оцифровки и интеграции. Каждый режим использует независимые аналого-цифровые преобразователи.
В режиме оцифровки применяются 18-ти битные АЦП со скоростью 1.000.000 опер./сек (1 мкс. на точку), что позволяет обеспечить прецизионную точность и выполнить быструю обработку тока и напряжения одновременно.
Для измерения тока и напряжения в режиме интеграции используются два 22-битных АЦП.
Режим источника
Точность программирования напряжения
| Предел | Разрешение | Точность (1 год) 23°C ±5°C ±(% от шкалы + В) |
|---|---|---|
| 200.000 В | 5 мВ | 0,03% + 50 мВ |
| 500.000 В | 10 мВ | 0,03% + 125 мВ |
| 1500.00 В | 40 мВ | 0,03% + 375 мВ |
| 3000.00 В | 80 мВ | 0,03% + 750 мВ |
Точность программирования тока
| Предел | Разрешение | Точность (1 год) 23°C ±5°C ±(% от шкалы + А) |
|---|---|---|
| 1.00000 нА | 30 фА | 0,1% + 2Е-12+VoE-15 |
| 10.0000 нА | 300 фА | 0,1% + 5Е-12+VoE-15 |
| 100.000 нА | 3 пА | 0,1% + 6Е-11+VoE-13 |
| 1.00000 мкА | 30 пА | 0,03% + 700 пА |
| 10.0000 мкА | 300 пА | 0,03% + 5 нА |
| 100.000 мкА | 3 нА | 0,03% + 60 нА |
| 1.00000 мА | 30 нА | 0,03% + 300 нА |
| 2.00000 мА | 60 нА | 0,03% + 1,2 мкА |
| 20.0000 мА | 600 нА | 0,03% + 12 мкА |
| 120.000 мА | 3 мкА | 0,03% + 36 мкА |
Режим измерителя
Точность измерения напряжения
| Предел | Разрешение | Режим интеграции ADC Точность ±(% от шкалы + В) | Высокоскоростной режим ADC Точность ±(% от шкалы + В) |
|---|---|---|---|
| 200.000 В | 1 мВ | 0,025% + 50 мВ | 0,05% + 100 мВ |
| 500.000 В | 1 мВ | 0,025% + 100 мВ | 0,05% + 200 мВ |
| 1500.00 В | 10 мВ | 0,025% + 300 мВ | 0,05% + 600 мВ |
| 3000.00 В | 10 мВ | 0,025% + 600 мВ | 0,05% + 1.2 В |
Точность измерения тока
| Предел | Разрешение | Режим интеграции ADC Точность ±(% от шкалы + В) | Режим интеграции ADC Точность ±(% от шкалы + В) |
|---|---|---|---|
| 1.00000 нА | 10 фА | 0,1% + 6Е-13+VoE-15 | 0,2% + 6Е-13+VoE-15 |
| 10.0000 нА | 100 фА | 0,1% + 5Е-12+VoE-15 | 0,2% + 5Е-12+VoE-15 |
| 100.000 нА | 1 пА | 0,1% + 6Е-11+VoE-13 | 0,2% + 6Е-11+VoE-13 |
| 1.00000 мкА | 10 пА | 0,025% + 400 пА | 0,08% + 800 нА |
| 10.0000 мкА | 100 пА | 0,025% + 1.5 нА | 0,08% + 3 нА |
| 100.000 мкА | 1 нА | 0,02% + 25 нА | 0,05% + 50 нА |
| 1.00000 мА | 10 нА | 0,02% + 200 нА | 0,05% + 400 нА |
| 2.00000 мА | 10 нА | 0,02% + 500 нА | 0,05% + 1 мкА |
| 20.0000 мА | 100 нА | 0,02% + 5 мкА | 0,05% + 10 мкА |
| 120.000 мА | 1 мкА | 0,02% + 24 мкА | 0,05% + 50 мкА |
- Максимальная мошность: 180 Вт
±3000 В @ ±20 мА
±1500 В @ ±120 мА - Функция проверки контактов
время измерения 1 мс
базовая точность ±5%
Общие характеристики
- Интерфейсы: GPIB (IEEE-488), RS-232, TSP-link, цифровой интерфейс ввода/вывода, LXI Class C , USB-host 2.1
- Напряжение питания: 100В-250В; 50/60Гц
- Максимальная потребляемая мощность: 550 ВА
- Размеры: 89х435х549 мм
- Вес: 9,98 кг
