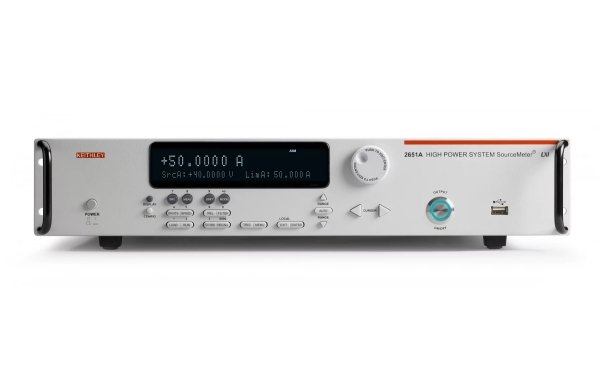

Источник/Измеритель KEITHLEY SourceMeter® 2651A представляет собой комбинацию мощного прецизионного, малошумящего, высокостабильного источника питания постоянного тока с малошумящим, высокоимпедансным мультиметром, имеющим высокую стабильность и высокий класс точности. Любой источник-измеритель KEITHLEY 2600A, в том числе KEITHLEY SourceMeter® 2651A, имеет встроенный TSP (Test Script Processor) процессор, что позволяет существенно увеличить скорость и пропускную способность, а наличие встроенного TSP Express Software, позволяет быстро снимать вольтамперные характеристики (ВАХ) без дополнительного программирования. Кроме того, источники-измерители KEITHLEY SourceMeter® 2651A поддерживают программное обеспечение предыдущей серии KEITHLEY SourceMeter® 2600: LabTracer II и TestScript Builder.
Источник/измеритель KEITHLEY SourceMeter® 2651A может быть сконфигурирован, как:
- прецизионный генератор напряжения и тока
- импульсный генератор напряжения и тока
- прецизионный источник питания
- прецизионный источник тока (TRUE RMS)
- цифровой мультиметр с 5½ –разрядным разрешением
- электронная нагрузка
- электронный триггер
Источник-измеритель Keithley 2651A построен на базе встроенного TSP-процессора и TSP-Link® технологии.
Применение TSP-процессора значительно ускоряет процесс измерения и выдачи параметров. Это происходит потому, программное обеспечение TSP Express Software, необходимое для выполнения измерительной задачи, загружается не с компьютера, а записывается непосредственно в сам прибор.

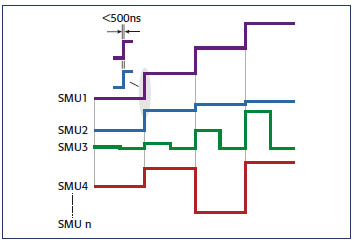

Использование TSP-Link® технологии позволяет объединять Keithley 2651A, как и приборы серии 2600A в интегрированные системы до 64 каналов с общей синхронизацией и временем запуска до 500 нс.
Наличие TSP-процессора и TSP-Link® технологии существенно упрощает и ускоряет снятие ВАХ исследуемых элементов. Пример использования программного обеспечения TSP-Express для снятия ВАХ в импульсном режиме (100 А) приведен на скриншоте ниже:

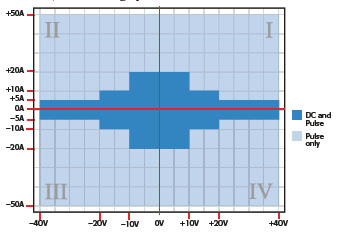

в импульсном режиме мощность может достигать 2 кВт!!! (±40 В, ±50 А). При применении Keithley 2651A в обычном (не импульсном) режиме работы мощность может достигать 200 Вт. В этом случае существует несколько возможных вариантов конфигурирования максимальных параметров источника-измерителя: 10 В@20А 10 В@10А 40 В@5А Наглядно область работы источников-измерителей 2651A можно проиллюстрировать четырехквадрантной диаграммой.
Более того, два источника-измерителя Keithley 2651A могут быть соединены, как параллельно, так и последовательно. При этом его можно использовать в решениях измерительных задач с током до ±100 А и напряжением до ±80 В.
Наглядно, возможности нового источника-измерителя, демонстрируют нижеприведенные метрологические параметры :
в режиме измерения параметров точность измерения напряжения достигает 0,015% с разрешением 1 мкВ точность измерения тока достигает 0,02% с минимальным разрешении 1 пА!!!
в режиме установки параметров установка напряжения может происходить с разрешением 5 мкВ, а точность достигает 0,02% установка тока может происходить с разрешением 2 пА!!!, а точность достигает 0,03%
Отметим, что источники-измерители Keithley 2651A могут обеспечивать синхронизацию до 500 нс!!!, что также определяет возможности данного измерительного прибора и обеспечивают необходимую точность измерения при задействовании нескольких измерительных приборов
У источника-измерителя Keithley 2651A имеется два режима: оцифровки и интеграции. Каждый режим использует независимые аналого-цифровые преобразователи.
Так в режиме оцифровки применяются 18-ти битные АЦП со скоростью 1.000.000 опер./сек (1 мкс. на точку), что позволяет обеспечить прецизионную точность в переходных режимах, например при изменениях параметров вызванных тепловыми эффектами .
Для измерения тока и напряжения в режиме интеграции используются два 22-битных АЦП. В импульсном режиме работы источник-измеритель позволяет работать с максимальной длительностью импульсов до 100 мкс и со скважностью от 1% до 100%.
Для удобства сохранения данных и загрузки скрипт-программ в серии Keithley 2600A имеется интерфейс USB, а для высокоэффективного управления источником-измерителем - интерфейс LXI Class C.
Основные области применения источников-измерителей Keithley 2651A могут стать тестирование и снятие характеристик:
- силовых полупроводников
- HBLED устройств
- Оптических устройств
- материалов и устройств на основе GаN и SIC
- и многие другие ...
Режим источника
Точность программирования напряжения
| Предел | Разрешение | Точность (1 год) 23°C ±5°C ±(% от шкалы + В) |
|---|---|---|
| 100.000 мВ | 5 мкВ | 0,02% + 500 мкВ |
| 1.00000 В | 50 мкВ | 0,02% + 500 мкВ |
| 10.0000 В | 50 мкВ | 0,02% + 5 мВ |
| 20.0000 В | 50 мкВ | 0,02% + 5 мВ |
| 40.0000 В | 500 мкВ | 0,02% + 12 мВ |
Точность программирования тока
| Предел | Разрешение | Точность (1 год) 23°C ±5°C ±(% от шкалы + А) |
|---|---|---|
| 100.000 нА | 2 пА | 0,1% + 500 пА |
| 1.00000 мкА | 20 пА | 0,1% + 2 нА |
| 10.0000 мкА | 200 пА | 0,1% + 10 нА |
| 100.000 мкА | 2 нА | 0,03% + 60 нА |
| 1.00000 мА | 20 нА | 0,03% + 300 нА |
| 10.0000 мА | 200 нА | 0,03% + 6 мкА |
| 100.000 мА | 2 мкА | 0,03% + 30 мкА |
| 1.00000 А | 20 мкА | 0,08% + 3,5 мА |
| 5.00000 А | 200 мкА | 0,08% + 3,5 мА |
| 10.0000 А | 200 мкА | 0,08% + 6 мА |
| 20.0000 А | 500 мкА | 0,08% + 8 мА |
| 50.0000 А | 2 мА | 0,5% + 50 мА |
- Шум (10 Гц-20 МГц)
< 100 мВп-п (типичное), < 30 мВз (типичное) - Выброс
напряжение: <±(0,1% +10 мВ) (типичное)
ток: <±0,1% (типичное) - Время установки
источника напряжения источника тока
Режим измерителя
Точность измерения напряжения
| Предел | Разрешение | Режим интеграции ADC Точность ±(% от шкалы + В) | Высокоскоростной режим ADC Точность ±(% от шкалы + В) |
|---|---|---|---|
| 100.000 мВ | 1 мкВ | 0,015% + 300 мкВ | 0,015% + 600 мкВ |
| 1.00000 В | 10 мкВ | 0,015% + 300 мкВ | 0,015% + 600 мкВ |
| 10.0000 В | 100 мкВ | 0,015% + 3 мВ | 0,015% + 8 мВ |
| 20.0000 В | 100 мкВ | 0,015% + 3 мВ | 0,015% + 8 мВ |
| 40.0000 В | 100 мкВ | 0,015% + 8 мВ | 0,015% + 15 мВ |
Точность измерения тока
| Предел | Разрешение | Режим интеграции ADC Точность ±(% от шкалы + В) | Режим интеграции ADC Точность ±(% от шкалы + В) |
|---|---|---|---|
| 100.000 нА | 1 пА | 0,08% + 500 пА | 0,08% + 500 пА |
| 1.00000 мкА | 10 пА | 0,08% + 2 нА | 0,08% + 4 нА |
| 10.0000 мкА | 100 пА | 0,08% + 8 нА | 0,08% + 10 нА |
| 100.000 мкА | 1 нА | 0,02% + 25 нА | 0,02% + 60 нА |
| 1.00000 мА | 10 нА | 0,02% + 200 нА | 0,02% + 500 нА |
| 10.0000 мА | 100 нА | 0,02% + 2,5 мкА | 0,02% + 10 мкА |
| 100.000 мА | 1 мкА | 0,02% + 20 мкА | 0,02% + 50 мкА |
| 1.00000 А | 10 мкА | 0,05% + 3 мА | 0,05% + 5 мА |
| 5.00000 А | 10 мкА | 0,05% + 3 мА | 0,05% + 5 мА |
| 10.0000 А | 100 мкА | 0,05% + 6 мА | 0,05% + 12 мА |
| 20.0000 А | 100 мкА | 0,05% + 8 мА | 0,05% + 15 мА |
| 50.0000 А | 100 мкА | 0,05% + 50 мА | 0,05% + 90 мА |
- Входной импеданс
>10 ГОм - Общее напряжение
250 В DC - Встроенная функция проверки контактов
мин. время измерения - 1 мс
базовая погрешность - 5%
Характеристики мощности
Напряжение
- Максимальная мошность: 202 Вт
- Режимы работы в четырехквадрантной области:
±10,1 В @ ±20,0 А
±20,2 В @ ±10,0 А
±40,4 В @ ±5,0 А
Ток
- Максимальная мошность: 202 Вт
- Режимы работы в четырехквадрантной области:
±5,05 А В @ ±40 В
±10,1 А В @ ±20 В
±20,2 А В @ ±10 В
Импульсный режим
- Минимальная программируемая ширина импульса: 100 мкс
- Разрешение при программировании импульса: 1 мкс
- Коэффициент заполнения 1%...100%

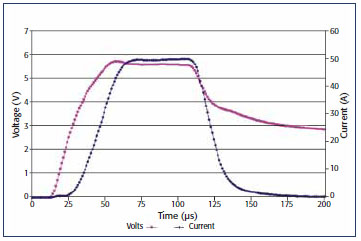

Минимальное время нарастания импульса
| Диапазон тока | Нагрузка | Мин. время нарастания |
|---|---|---|
| 50 А | 0,05 Ом | 25 мкс |
| 50 А | 0,2 Ом | 57 мкс |
| 50 А | 0,4 Ом | 85 мкс |
| 20 А | 0,5 Ом | 90 мкс |
| 50 А | 0,8 Ом | 120 мкс |
| 20 А | 1 Ом | 180 мкс |
| 10 А | 2 Ом | 330 мкс |
| 5 А | 8,2 Ом | 400 мкс |
Общие характеристики
- Интерфейсы: GPIB (IEEE-488), RS-232, TSP-link, цифровой интерфейс ввода/вывода, LXI Class C 1.2, USB-host 2.1
- Напряжение питания: 100В-250В; 50/60Гц
- Максимальная потребляемая мощность: 550 ВА
- Размеры: 89х435х549 мм
- Вес: 9,98 кг
