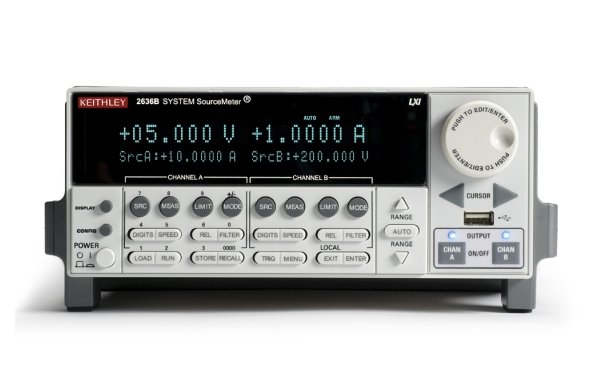

Источник/Измеритель KEITHLEY SourceMeter® 2636B представляет собой комбинацию 6 1/2 разрядного прецизионного, малошумящего, высокостабильного источника питания постоянного тока с малошумящим, высокоимпедансным мультиметром, имеющим высокую стабильность и высокий класс точности. Любой источник-измеритель KEITHLEY серии 2600B, имеет встроенный TSP (Test Script Processor) процессор, что позволяет существенно увеличить скорость и пропускную способность, а наличие встроенного TSP Express Software, позволяет быстро снимать вольтамперные характеристики (ВАХ) без дополнительного программирования. Кроме того, источники-измерители KEITHLEY SourceMeter® 2636B поддерживают программное обеспечение предыдущей серии KEITHLEY SourceMeter® 2636: LabTracer II и TestScript Builder.
Каждый канал источника/измерителя 2636B может быть сконфигурирован, как:
- прецизионный источник питания
- источник тока (TRUE RMS)
- мультиметр: напряжение постоянного тока, сила постоянного тока, сопротивление с 6½ –разрядным разрешением
- генератор импульсов (длительность импульса >100мкс)
- генератор сигнала (генератор формы тока: 12500 сэмпл./сек и генератор формы напряжения: 20000 сэмпл./сек)
- электронная нагрузка
Особенности:
- количество каналов: 2 канала
- 4-квадрантная рабочая область
- возможность последовательного и параллельного подключения до 32 источников-измерителей (64 канала)
- 2 АЦП на канал (ток и напряжение) с высокой скоростью считывания (до 20000 изм./сек)
- цифровой интерфейс ввода/вывода
- возможность сохранения данных на USB-носитель
- возможность управления через Ethernet (LXI Class C)
- встроенная функция проверки контактов
- высокоемкостной режим (только для измерений по постоянному току)
- встроенное программное обеспечение TSP Express Software для быстрого снятия ВАХ
- программное обеспечение LabTracer 2.0 (Freeware) с графическим интерфейсом для снятия основных параметров
- программное обеспечение Test Script Builder для создания, изменения и загрузки тестовых сценариев с программным редактором, аналогичным Visual Basic
- возможность интегрирования в измерительные системы
Режим источника
Точность программирования напряжения
| Предел | Программное разрешение | Точность (1 год) 23°C ±5°C ±(% от шкалы + В) | Шум (пик-пик) 0,1-10 Гц |
|---|---|---|---|
| 200 мВ | 5 мкВ | 0,02% + 375 мкВ | 20 мкВ |
| 2 В | 50 мкВ | 0,02% + 600 мкВ | 50 мкВ |
| 20 В | 500 мкВ | 0,02% + 5 мВ | 300 мкВ |
| 200 В | 5 мВ | 0,02% + 50 мВ | 2 мВ |
- Максимальная выходная мощность и пределы генерации/поглощения: 30,3 Вт на канал. ±20,2 В @ ±1,5 A, ±202 В @ ±100 мА, четырехквадрантная операция генерации/поглощения
- Шум (10 Гц-20 МГц) пик-пик: < 20 мВ (типично), диапазон 20 В
Точность программирования тока
| Предел | Программное разрешение | Точность (1 год) 23°C ±5°C ±(% от шкалы + А) | Шум (пик-пик) 0,1-10 Гц |
|---|---|---|---|
| 1 нА | 20 фА | 0,15% + 2 пА | 800 фА |
| 10 нА | 200 фА | 0,15% + 5 пА | 2 пА |
| 100 нА | 2 пА | 0,06% + 50 пА | 5 пА |
| 1 мкА | 20 пА | 0,03% + 700 пА | 25 пА |
| 10 мкА | 200 пА | 0,03% + 5 нА | 60 пА |
| 100 мкА | 2 нА | 0,03% + 60 нА | 3 нА |
| 1 мА | 20 нА | 0,03% + 300 нА | 6 нА |
| 10 мА | 200 нА | 0,03% + 6 мкА | 200 нА |
| 100 мА | 2 мкА | 0,03% + 30 мкА | 600 нА |
| 1 А | 20 мкА | 0,05% + 1,8 мА | 70 мкА |
| 1.5 А | 50 мкА | 0,06% + 4 мА | 150 мкА |
| 10 А (импульсный режим) |
200 мкА | 0,05% + 40 мА (типично) |
- Максимальная выходная мощность и пределы генерации/поглощения: 30,3 Вт на канал. ±1,515 A @±20 В, ±101 мA @±200 В, четырехквадрантная операция генерации/поглощения генерации/поглощения
Временные параметры
- Время отклика (при изменении нагрузки от 10% до 90%), типично: < 70 мкс
- Время установки выходного напряжения (при изменении от 10% до 90% от диапазона):
Диапазон Время отклика, типично 200 мВ < 50 мкс 2 В < 50 мкс 20 В < 110 мкс 200 В < 700 мкс - Время установки выходного тока (при изменении от 10% до 90% от диапазона):
Диапазон Время отклика, типично 1 нА < 150 мс 10 нА < 40 мс 100 нА < 20 мс 1 мкА < 2 мс 10 мкА < 500 мкс 100 мкА < 150 мкс 1 мА < 100 мкс 10 мА-100 мА < 80 мкс 1 А-1,5 А < 120 мкс
Импульсный режим
| Область | Максимальное ограничение тока | Макс.ширина импульса | Макс.длительность цикла |
|---|---|---|---|
| 1 | 100мA @ 200 В | DC, не ограничено | 100% |
| 1 | 1,5A @ 20 В | DC, не ограничено | 100% |
| 2 | 1A @ 180 В | 8,5 мс | 1% |
| 3 | 1A @ 200 В | 2,2 мс | 1% |
| 4 | 10A @ 5 В | 1 мс | 2,2% |
- Минимальная программируемая ширина импульса: 100 мкс
- Разрешение при программировании импульса: 1 мкс
- Точность при программировании импульса: ± 5 мкс
- Ширина импульса с джиттером, типично: 50 мкс
Режим измерителя
Точность измерения напряжения
| Предел | Разрешение | Точность (1 год) 23°C ±5°C ±(% от шкалы + В) | Входной импеданс |
|---|---|---|---|
| 200 мВ | 100 нВ | 0,015% + 225 мкВ | > 100 ТОм |
| 2 В | 1 мкВ | 0,02% + 350 мкВ | > 100 ТОм |
| 20 В | 10 мкВ | 0,015% + 5 мВ | > 100 ТОм |
| 200 В | 100 мкВ | 0,015% + 50 мВ | > 100 ТОм |
Точность измерения тока
| Предел | Разрешение | Точность (1 год) 23°C ±5°C ±(% от шкалы + А) | Напряжения нагрузки |
|---|---|---|---|
| 100 пА | 0,1 фА | 0,15% + 120 фА | < 1 мВ |
| 1 нА | 1 фА | 0,15% + 240 фА | < 1 мВ |
| 10 нА | 10 фА | 0,15% + 3 пА | < 1 мВ |
| 100 нА | 100 фА | 0,06% + 40 пА | < 1 мВ |
| 1 мкА | 1 пА | 0,025% + 400 пА | < 1 мВ |
| 10 мкА | 10 пА | 0,025% + 1,5 нА | < 1 мВ |
| 100 мкА | 100 пА | 0,02% + 25 нА | < 1 мВ |
| 1 мА | 1 нА | 0,02% + 200 нА | < 1 мВ |
| 10 мА | 10 нА | 0,02% + 2,5 мкА | < 1 мВ |
| 100 мА | 100 нА | 0,02% + 20 мкА | < 1 мВ |
| 1 А | 1 мкА | 0,03% + 1,5 мА | < 1 мВ |
| 1.5 А | 1 мкА | 0,05% + 3,5 мА | < 1 мВ |
| 10 А | 10 мкА | 0,04% + 25 мА | < 1 мВ |
Проверка контактов
| Скорость | Время измерения 60 Гц (50 Гц) | Точность (1 год) 23°C ±5°C ±(% от шкалы + Ом) |
|---|---|---|
| Быстрая | 1 (1,2) мс | 5% + 10 |
| Средняя | 4 (5) мс | 5% + 1 |
| Медленная | 36 (42) мс | 5% + 0,3 |
Общие характеристики
- Входной импеданс >100 ТОм
- Интерфейсы: GPIB (IEEE-488), RS-232, TSP-link, цифровой интерфейс ввода/вывода, LXI Class C, USB-device 2.0
- Напряжение питания: 100 В-250 В; 50/60 Гц
- Максимальная потребляемая мощность: 240 Вт
- Размеры: 89х213х460 мм
- Вес: 5,5 кг
