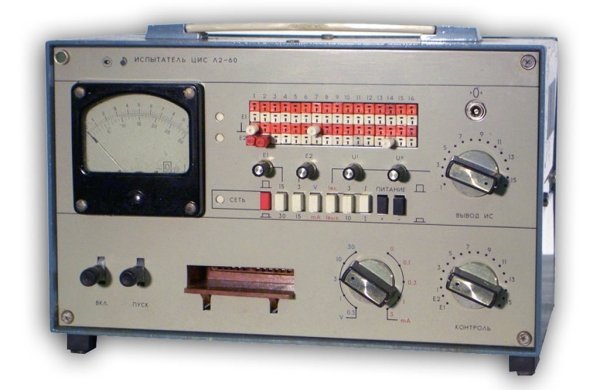

Испытатель интегральных схем Л2-60
Предназначен для определения годности ИЛС с количеством выводов до 16 путем их проверки на выполнение ло-гической функции.
Наличие сменных нагрузок и контактных головок позволяет проверять ИЛС в разных корпусах. Для уменьшения погрешности измерения предусмотрена возможность подключения внешнего вольтметра.
Позволяет измерять входные токи ИЛС, отличается широкими пределами установки логических уровней и режимов измерения, удобными адаптерами для подключения ИЛС
Основные данные Л2-60
• Количество выводов проверяемых ИЛС 16
• Диапазон измерения:
напряжения постоянного тока ±(0,1-30) В;
коэффициента передачи тока транзисторов 0,9-1;
• Погрешность измерения 4%
• Пределы установки напряжения:
логического "0" U° 0,2-3 В;
логической "1" U1 10 В
• Питание проверяемых ИЛС от двух источников напряжением:
±(3-30 В) при Iн не более 60 мА;
±(1-15 В) при Iн не более 30 мА
