Особенности лабораторных источников питания Б5-71 ПРО:
• Регулируемые импульсные источники питания с высокостабильными выходными характеристиками
• Цифровая индикация установленного и реального значения, напряжения и тока (4 разряда, LED)
• Электронное включение/выключение нагрузки
• Защита от перегрузки, короткого замыкания, перегрева и переполюсовки
• Низкая пульсация выходного напряжения менее 2 мВ
• Низкая пульсация выходного тока менее 5 мА
• Минимальная дискретность установки выходного напряжения и тока 0,007/0,005
• Режим работы: стабилизация Uи I, динамическая нагрузка
• Интерфейс RS-232

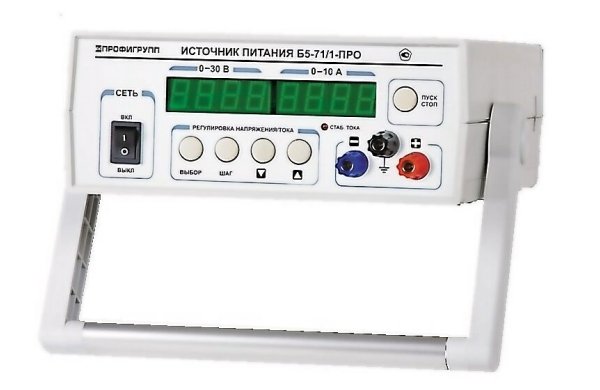

Источники питания постоянного тока Б5-71 ПРО:
Обширный и разнообразный парк лабораторных источников питания пополнила перспективная разработка - семейство источников постоянного тока Б5-71 ПРО, которая включает в себя Б5-71/1 Про, Б5-71/2 Про, Б5-71/4 Про
Новейшая модификация импульсных лабораторных источников питания этого семейства пришла на смену хорошо известным на российском рынке импульсным источникам питания завода «Радиоспектр» (г. Минск): Б5-71/1м, Б5-71/2м и Б5-71/4м и их многочисленным клонам. По этим источникам накоплен богатый опыт практического использования, который был тщательно проанализирован Петербургскими инженерами «Профигрупп». При этом все достоинства вышеупомянутых источников были реализованы в новой разработке, базирующейся на самой современной элементной базе.
Новое семейство лабораторных источников питания радикально отличается от предшественников применением микропроцессорного управления и контроля выходных параметров, а так же контроля основных возможных аварийных ситуаций на базе цифрового 12-разрядного процессора AduC812 производства известной фирмы AnalogDevices. Новые блоки питания отличает самый современный конструктив: двухсторонние печатные платы выполнены по технологии поверхностного монтажа (SMD монтаж) на современном роботизированном монтажном комплексе, обеспечивающем стабильно высокое качество сборки и пайки.
Возможности лабораторных источников питания Б5-71 ПРО:
Применение микропроцессорного ядра в схеме управления и контроля работы блока питания позволяет реализовать полностью цифровой принцип управления источниками питания, позволяя тем самым значительно расширить их функциональные возможности и повысить квалитет точности.
Так, новые лабораторные источники питания постоянного тока Б5-Про, позволяют точно (прецизионно) оперировать величинами «уставок». Для сравнения: семейство блоков питания Б5-71/1м, Б5-71/2м и Б5-71/4м позволяло лишь измерять непосредственно выходное напряжение на выходных клеммах прибора, что не всегда удобно и допустимо. Кроме того, новые лабораторные источники питания позволяют пользователю одновременно отслеживать параметры «уставок» и действующие значения напряжения и тока на выходе. Расширяет возможности использования и повышает удобство применение PCинтерфейса RS-232, который позволяет пользователю управлять работой блока непосредственно с персонального компьютера, вручную или по заранее заданной программе, и проводить калибровку его основных параметров. Так же, микропроцессор позволяет максимально уменьшить дискрет калибровочных значений (на стадии настройки новых блоков питания прописываются 30 калибровочных точек по напряжению и 20 калибровочных точек по току). Это позволяет получить высоколинейные регулировочные характеристики с малым дискретом, чем не могут «похвастаться» минские блоки Б5-71/1м, Б5-71/2м и Б5-71/4м.
Одним из основных критериев качественной оценки работы блоков питания является их временная и тепловая стабильность. Разработчики уделили этим факторам самое пристальное внимание. Например, одной из инноваций является применение термостабилизированного источника опорного напряжения ADR364 упомянавшегося выше производителя AnalogDevices. Таким образом, образцовое напряжение, относительно которого процессор контролирует выходные параметры блока, практически не зависит от внешней температуры и температурный дрейф источника сводится к минимуму. Другой инновацией является стабилизация внутренней температуры блоков питания за счет применения многоскоростных вентиляторов, работой и контролем эффективности которых так же управляет микропроцессор.
Важной особенностью является лабораторных источников питания «интуитивная понятность» и логичность управления блоками при помощи клавиатуры. При этом пользователь имеет возможность изменять скорость регулирования выходных параметров источников в широких пределах.
Неоспоримым сервисным удобством новой линейки блоков питания является возможность коммутировать цепь нагрузки непосредственно с клавиатуры блока. При этом обеспечивается принудительное затухание переходных процессов, возникающих из за наличия остаточных напряжений на фильтрах источника тока и нагрузки. Для этого в новом семействе блоков питания предусмотрены специальные цепи. В аналоговых блоках питания
Б5-71/1м, Б5-71/2м и Б5-71/4м завода «Радиоспектр» пользователь коммутировал нагрузку, как на старинной телефонной станции, штекерами, что иногда сопровождается возникновением электрической дуги.
Защита в лабораторных источниках питания Б5-71 ПРО:
Микропроцессорный самоконтроль новой серии лабораторных блоков питания позволил расширить сервис функций защиты. Новые источники питания постоянного тока не боятся коротких замыканий в нагрузке, переполюсовки активных нагрузок ( большие емкости или электрохимические источники тока ). Так же, новая линейка блоков питания имеет защиту от перегрева. Таким образом, новое семейство лабораторных источников питания постоянного тока Б5-ПРО является логично эволюционировавшим продолжением направления импульсных лабораторных блоков питания, предоставляющим пользователю широкий набор сервисных возможностей.
Отличительные особенности источников питания серии Б5-71 ПРО:
По своим техническим характеристикам, по напряжению, по току, выходной мощности серии блоков питания Б5-71 ПРО полностью идентичны Минским блокам питания завода «Радиоспектр» серии Б5-71/1м, Б5-71/2м, Б5-71/4м. Однако в отличи от них имеют ряд существенных преимуществ. Первое и самое главное, это то, что пользователь имеет возможность одновременно просматривать установленные и измеряемые величины, не отключаясь от нагрузки. Так же следует отметить, что у источников питания серии Б5-71 ПРО имеется возможность отключать нагрузку непосредственно с передней панели прибора, в Минских блоках питания серии Б5-71/1м, Б5-71/2м, Б5-71/4м данный сервис не предусмотрен, поэтому требуется отключать нагрузку непосредственно от клемм источника питания. Что касается всех точных характеристик, будь то, точность установки, точность измерения, пульсации, температурного дрейфа во времени; то и здесь источники питания постоянного тока серии Б5-71 ПРО на порядок выше, чем источники питания серии Б5-71/1м, Б5-71/2м, Б5-71/4м.
Технические характеристики источников питания серии Б5-71 ПРО:
| Значение |
Б5-71/1-ПРО |
Б5-71/2-ПРО |
Б5-71/4-ПРО |
| Пределы выходного напряжения, В | 0,1…30 | 0,1…50 | 0,1…75 |
| Пределы выходного тока, А | 0,01…10 | 0,01…6 | 0,01…4 |
| Дискретность установки напряжения/тока, В/А | 0,01/0,01 | 0,01/0,01 | 0,02/0,01 |
| Погрешность измерения выходного напряжения, В | ±(0,005Uуст +0,05) | ||
| Погрешность измерения выходного тока, А | ± (0,005Iуст +0,005) | ||
| Нестабильность выходного напряжения при изменении питающей сети 198…242 В | ±0,001Umax | ||
| Нестабильность выходного тока при изменении питающей сети 198…242 В | ±0,005Imax | ||
| Нестабильность выходного напряжения при изменении тока нагрузки | ±0,005Umax | ||
| Нестабильность выходного тока при изменении напряжения на нагрузке | ±0,001Imax | ||
| Пульсации выходного напряжения в режиме стабилизации напряжения, мВ эфф. значение, не более | 2 | ||
| Пульсации выходного тока в режиме стабилизации тока, мА эфф. значение, не более | 5 | ||
| Выходная мощность, Вт | 300 | ||
| Напряжение питания сети, В | 198…242/50 Гц | ||
| Потребляемая мощность, ВА | 400 | ||
| Время установления рабочего режима, мин. | 15 | ||
| Масса не более, кг | 2,5 | ||
| Средняя наработка на отказ | 2500 ч | ||
| Средний срок службы, лет | 8 | ||
