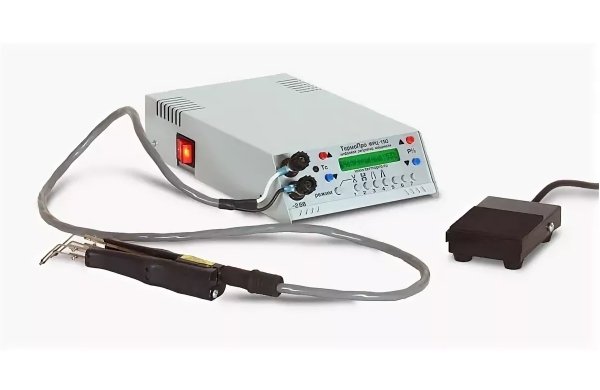

Импульсная паяльная система ТЕРМОПРО ФРЦ-150

Артикул: 2-1572

• Регулировка подводимой к инструменту мощности в пределах от 5% до 100%
• Регулировка времени нагрева
• Сохранение параметров мощности и времени в EPROM
• Режим обучения
• Режим пайки по времени
• Режим ступенчатого нагрева с периодическим изменением подводимой мощности
• Защита инструмента от перегрева путем ограничения максимальной мощности для каждого вида инструмента



Профессиональная импульсная паяльная станция ФРЦ-150 предназначена для операций монтажа/демонтажа термочувствительных электронных компонентов с ограничением скорости нагрева. Для этих целей паяльная станция оснащается двухконтурным импульсным термопинцетом или импульсным паяльником. Время подачи импульса пайки и скорость нагрева импульсного инструмента регулируется и отслеживается цифровой системой управления паяльной станции. Скорость нагрева определяется подводимой к импульсному инструменту мощностью, которой управляет оператор.

Импульсная паяльная станция очень удобна при ремонте и изготовлении кабельной продукции. Технология распайки выводов многорядных разъемов при помощи одноконтурного термопинцета безопасна для соседних проводов. Бережное снятие изоляции с проводов при помощи импульсного инструмента не вызывает горения и не перегревает тонкие жилы кабеля.

В станция ТЕРМОПРО ФРЦ-150 может быть дополнена тремя импульсными паяльниками:

  • ДИП-65 - двухконтурный импульсный термопинцет
  • ОИП-90 - одноконтурный импульсный термопинцет
  • ИС-70 - импульсный инструмент для снятия изоляции с проводов

Преимущества импульсных паяльников

Импульсный паяльник имеет неоспоримые преимущества перед обычными паяльниками, которые заключаются в том, что оператор касается компонента холодным инструментом. После нажатия педали начинается плавный разогрев наконечников со скоростью пропорциональной мощности инструмента, которую задает оператор. Таким образом, при пайке компонент не испытывает теплового шока и следовательно не повреждается.

Главным конструктивным преимуществом новых импульсных паяльников ТЕРМОПРО является увеличенная жесткость и отсутствие поперечного люфта рукояток, которое характерно для импортных аналогов. Произведено улучшение конструкции сменных насадок инструментов паяльной станции.

Паяльная станция ФРЦ-150 может комплектоваться импульсными паяльниками четырех видов и подставками по выбору клиента.

ДИП-65 - импульсный паяльник типа двухконтурный термопинцет

Двухконтурный термопинцет предназначен для пайки мелких двухвыводных керамических компонентов (резисторы, конденсаторы, индуктивности). Термопинцет позволяет снимать или устанавливать без повреждения крайне чувствительные к термоудару элементы. Скорость нагрева термопинцета подбирается технологом или радиомонтажником и регулируется путем изменения подводимой к термопинцету мощности в зависимости от задачи.

Термопинцет оснащен съемными наконечниками из нихрома двух типоразмеров. Для щадящего нагрева компонентов конструкция наконечников термопинцета предусматривает большую площадь соприкосновения с контактными площадками и меньшую с компонентом.

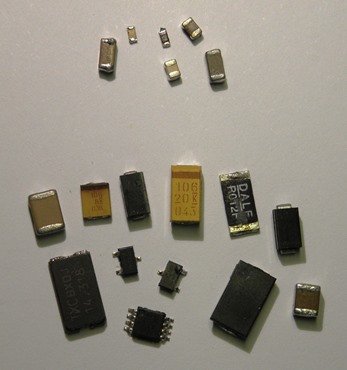

виды SMD доступные для работы с импульсным термопинцетом

Различные виды SMD доступные к перепайке с помощью двухконтурного термопинцета

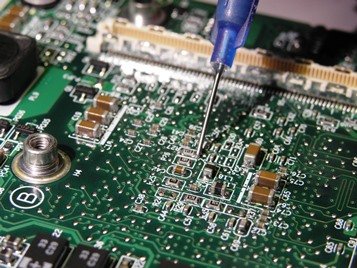

Дозирование паяльной пасты перед пайкой импульсным термопинцетом

Для улучшения теплопередачи перед отпайкой SMD термопинцетом рекомендуется нанести на выводы немного паяльной пасты с помощью дозатора, например ТЕРМОПРО ND-35


Демонтаж мелкого SMD компонента двухконтурным импульсным паяльником

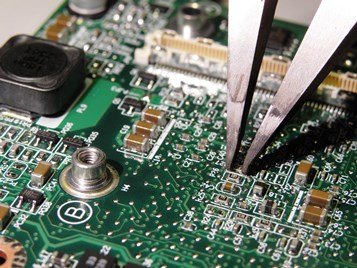

Узкие наконечники термопинцета обеспечивают безопасную перепайку мелких двухвыводных компонентов.


Демонтаж SMD двухконтурным импульсным термопинцетом

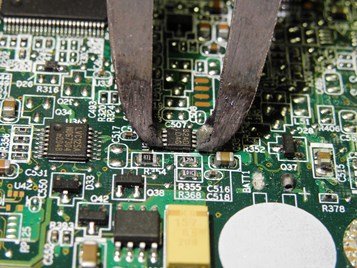

Наконечники термопинцета с широкой рабочей частью расширяют сферу применения. Термопинцетом с такими наконечниками можно работать с более крупными компонентами и многовыводными компонентами, а также с корпусами типа SOT23.



ИС-70 - инструмент для снятия изоляции с проводов (импульсная обжигалка для проводов)

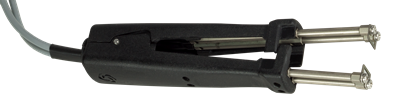

импульсная обжигалка для проводов

Как быстро снять изоляцию с проводов? Обычная обжигалка с нихромовой петлей не справляется с тугоплавкими изоляторами. Таким образом аккуратное снятие изоляции с проводов в условиях мелкосерийного и еденичного производства часто становится проблемой. Предлагаемый импульсный инструмент для снятия изоляции с проводов – удобное, производительное и безопасное решение для зачистки не только ПВХ изоляции, но и тугоплавкой изоляции на таких проводах, как МГТФ, МС и авиакосмических кабелях БИФ и БФС.

инструмент для снятия изоляции с проводов

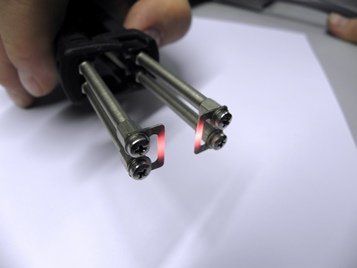

Насадки инструмента для снятия изоляции с проводов можно раскалить докрасна как обжигалку, но в этом нет необходимости.

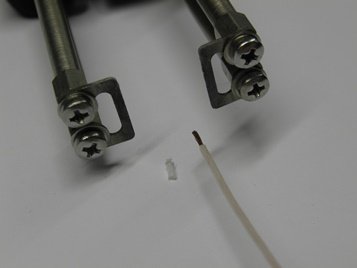

Зачистка провода МГТФ

инструмент для снятия изоляции с проводов марки МГТФ

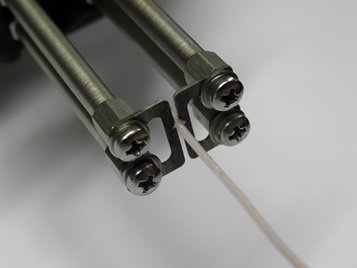

Экспериментальный подбор правильной мощности инструмента для снятия изоляции с проводов каждого вида обеспечивает зачистку без следов нагара и минимизирует тепловое воздействие на тонкие жилы медного провода.


провод МГТФ зачищен импульсным съемником изоляции

Мощность подобрана, теперь полный порядок!

Импульсный инструмент для снятия изоляции с проводов полностью оправдал себя.

МГТФ зачищен, все жилы целы и не изменили свой цвет.



ОИП-90 - импульсный паяльник в виде одноконтурного термопинцета

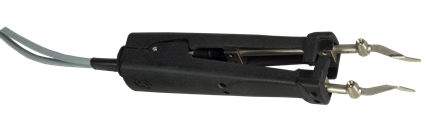

Импульсный паяльник типа одноконтурный термопинцет

Одноконтурный импульсный термопинцет, предназначен для нагрева металлических предметов, зажатых между плоскими насадками, например, для пайки/отпайки проводов в многорядных разъемах. Ток, протекающий через вывод разъема, зажатый между наконечниками термопинцета, разогревает его в большей степени, чем наконечники термопинцета.

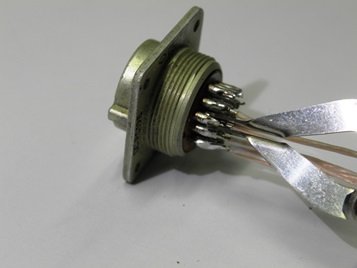

перепайка проводов в разъемах

Захватив нужный вывод холодными наконечниками, включаем термопинцет. В результате операция пайки/отпайки провода из разъема осуществляется без нарушения изоляции соседних проводов.

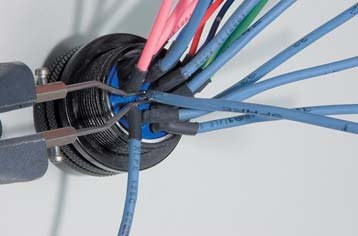

штыревые наконечники термопинцета

По сравнению с плоскими наконечниками термопинцета (см. предыдущий рисунок) термопинцет, оснащенный штыревыми наконечниками, обеспечивает пайку более массивных разъемов.

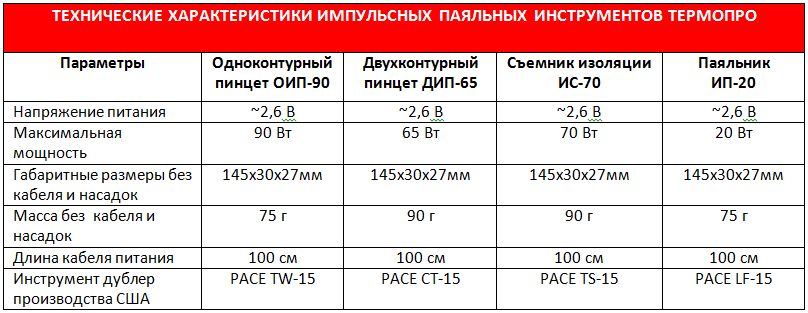

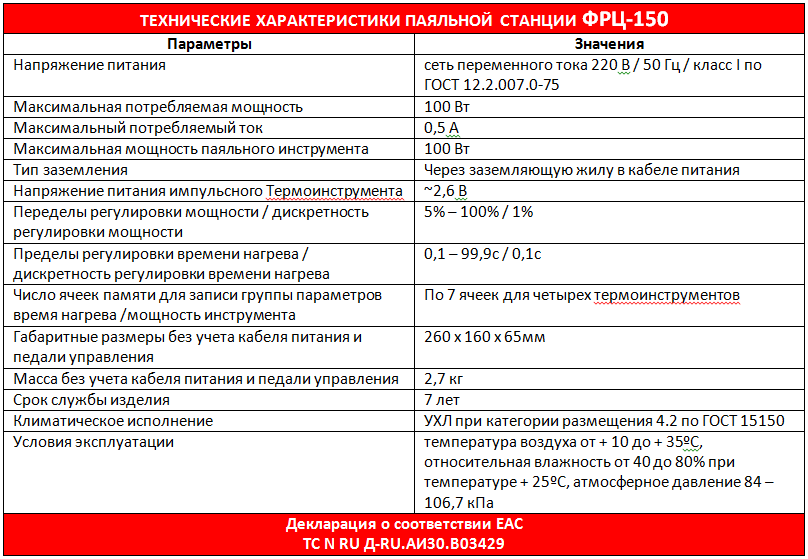

Технические характеристики:



* инструмент в комплект поставки не входит!
