Программная часть АСУТП установлена на цеховом сервере и состоит из специально разработанного программного обеспечения для каждого рабочего места и связывающего эти рабочие места в единую централизованно управляемую систему производства. В результате разделения процесса жгутового производства на типовые операции и организации сборочного процесса по конвейерному типу получается оптимизировать и контролировать весь технологический процесс от получения материалов до выхода готового изделия с заданным качеством.
Назначение
- АСУТП предназначена для объединения конструкторской, технологической и производственной документации в общее информационное пространство.
- Программная часть АСУТП установлена на цеховом сервере и состоит из специально разработанного программного обеспечения для каждого рабочего места и связывающего эти рабочие места в единую централизованно управляемую систему производства
- В результате разделения процесса жгутового производства на типовые операции и организации сборочного процесса по конвейерному типу получается оптимизировать и контролировать весь технологический процесс от получения материалов до выхода готового изделия с заданным качеством.
- На вход системы передается полноценная конструкторская документация и необходимые комплектующие.

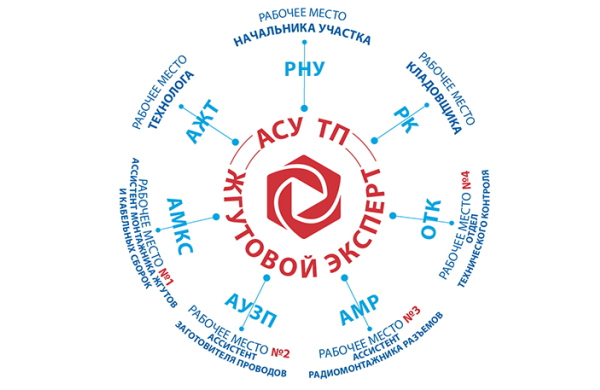

Состав АСУ ТП «ЖГУТОВОЙ ЭКСПЕРТ»
| Начальник производства | программный плановый модуль предназначен для планирования и контроля выполнения работ на рабочих местах производственного цеха (участка) |
| Технолог производства | программный модуль предназначен для разработки пооперационных электронных технологических карт для производства кабельных сборок на основе КД |
| Склад ПКИ | программный модуль предназначен для интеграции с работой системы управления производством 1С, в частности формирование заявок на закупку ПКИ |
| Заготовитель-резчик проводов | программный модуль предназначен для нарезки и маркировки проводов по сформированному заданию, а также для подготовки проводов к передаче на рабочие места по раскладке проводов на специальных системах хранения |
| Раскладчик проводов на плазе в составе участка электромонтажа | программный модуль предназначен для помощи монтажнику, а именно указания порядка укладки проводов, выдачи визуальных и текстовых подсказок по каждой элементарной операции раскладки жгута. При необходимости интегрируется со станком ЧПУ по раскладке проводов СРПП-1 и/или автоматическим плазом ШПЧПУ-1 |
| Радиомонтажник разъемов в составе участка электромонтажа | программный модуль предназначен для помощи радиомонтажнику, а именно указания порядка распайки проводов в каждый разъем, выдачи визуальных и текстовых подсказок по каждой элементарной операции пайки |
| Оператор по оплетению участка оплетения и лентообмотки | программный модуль предназначен для выдачи заданий и технологических карт по соответствующим операциям |
| Оператор электроконтроля | программный модуль предназначен для выдачи заданий на проверку (прозвонку) соответствия электрических цепей и сопротивления изоляции в соответствии с электрической схемой, данными в электронных технологических картах и КД |
| Слесарь участка механической обработки | программный модуль предназначен для выдачи заданий на проведение механической обработки отдельных деталей и узлов собираемого жгута в соответствии с КД |
| Оператор на участке герметизации | программный модуль предназначен для выдачи заданий на подготовку компаундов и герметизацию разъемов в соответствии с КД |
| Оператор участка виброиспытаний | программный модуль предназначен для выдачи заданий на проведение испытаний в соответствии с КД |
| Контролер ОТК | программный модуль предназначен для фиксации результатов проверки готовой продукции в соответствии с КД |
| Кладовщик | программный модуль предназначен для интеграции с работой системы управления производством 1С, в частности для фиксации факта поступления продукции на склад готовой продукции, их учета и списания материальных средств |
