| Генератор сигналов высокочастотный АКИП-3203/8 • Максимальная вых. частота: до 300 МГц/ до 1 ГГц/ до 2ГГц/ до 3 ГГц • Лабораторные генераторы в портативном исполнении • Управление по интерфейсу USB от внешнего ПК • Разрешение по частоте 0,001 Гц • Диапазон уровней -110…+15 дБмВт/ +12 дБмВт • Генерация непрерывных сигналов и сигналов с аналоговой модуляцией: АМ, ЧМ, ФМ, ИМ, режим ГКЧ • Источник модуляции: внутренний (sin)/ внешний • Ультранизкие фазовые шумы ( • Выход/вход опорного генератора (100 МГц) • Время перестройки не более 1 мс (t установки • Питание: от адаптера (пост. напряжение 5В/3А) для 1 кан моделей; от сети для 4/8 кан моделей (~110…230В) • Опции: бат. питания (до 2-х часов) для 1 кан моделей |
| МОДЕЛЬ | ДИАПАЗОН | ЧИСЛО КАН. | МОДЕЛЬ | ДИАПАЗОН | ЧИСЛО КАН. |
| АКИП-3202 | 8…300 МГц | 1 | АКИП-3201A | 8…1000 МГц | 1 |
| АКИП- 3202/4 | 4 | АКИП- 3201A/4 | 4 | ||
| АКИП-3202/8 | 8 | АКИП-3201A/8 | 8 | ||
| МОДЕЛЬ | ДИАПАЗОН | ЧИСЛО КАН. | МОДЕЛЬ | ДИАПАЗОН | ЧИСЛО КАН. |
| АКИП-3203 | 8…2000 МГц | 1 | АКИП-3204 | 8…3000 МГц | 1 |
| АКИП- 3203/4 | 4 | АКИП- 3204/4 | 4 | ||

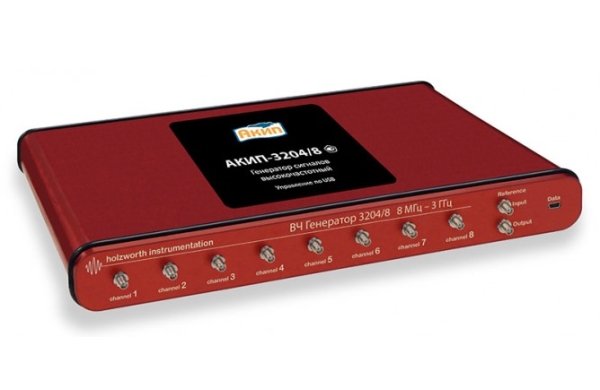

| АКИП-3203/8 | 8 | АКИП-3204/8 | 8 |
| Технические данные | |||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-3202 | АКИП-3201A | АКИП-3203 | АКИП-3204 |
| ВЫХОДНАЯ ЧАСТОТА | Максимальная вых. частота | до 300 МГц | до 1 ГГц | до 2ГГц | до 3 ГГц |
| Дискретность установки | 0,001 Гц | ||||
| Погрешность установки | ± 5 х 10-7 за год (вход для внеш. ОГ 100 МГц) | ||||
| ВЫХОДНОЙ УРОВЕНЬ | Диапазон (на нагрузке 50 Ом) | -110…+15 дБмВт | -110…+12 дБмВт | ||
| Дискретность установки | 0,1 дБ | ||||
| Погрешность установки уровня | ± 1 дБ (типично ± 0,25 дБ) | ||||
| Выходное сопротивление | 50 Ом, SMA | ||||
| ФАЗОВЫЙ СДВИГ | Диапазон | 0 ° …360 ° | |||
| Дискретность установки | 0,1 ° | ||||
| СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ (ФАЗОВЫЙ ШУМ ПРИ +12 ДБМВТ) |
на частоте 100 МГц (?f на 10 кГц) | -151 дБн/Гц | -151 дБн/Гц | -151 дБн/Гц | -151 дБн/Гц |
| на частоте 300 МГц (?f на 10 кГц) | -131 дБн/Гц | - | - | - | |
| на частоте 1 ГГц (?f на 10 кГц) | - | -131 дБн/Гц | -131 дБн/Гц | -131 дБн/Гц | |
| на частоте 2 ГГц (?f на 10 кГц) | - | - | -125 дБн/Гц | - | |
| на частоте 3 ГГц (?f на 10 кГц) | - | - | - | -121 дБн/Гц | |
| Гармоники несущей | ≤ - 30 дБн при уровне не более 0 дБмВт | ||||
| Негармонические составляющие | ≤ -60 дБн при уровне не более 0 дБмВт | ||||
| ЧАСТОТНАЯ МОДУЛЯЦИЯ | Девиация частоты | 1 Гц…40 кГц | |||
| Частота модулирующего | 0 Гц…40 кГц | ||||
| Источник модуляции | Внешний и внутренний | ||||
| АМПЛИТУДНАЯ МОДУЛЯЦИЯ | Диапазон модуляции | 5…95% с разрешением 0,1% (DC-открытый вход) | |||
| Частота мод. колебания | 0 …40 кГц | ||||
| Источник модуляции | Внешний и внутренний | ||||
| ИМПУЛЬСНАЯ МОДУЛЯЦИЯ | Коэффициент закрытия в паузе | 20 дБ | |||
| Частота повторения импульсов | 0…2 МГц | ||||
| Длительность импульса | 200 нс | ||||
| Время нарастания/спада | 100 нс | ||||
| Мин. длительность импульс | 150 нс | ||||
| Задержка | 100 нс | ||||
| Источник модуляции | Внешний и внутренний | ||||
| ФМ | Диапазон уст. девиации фазы | от - 180,0º до +180,0º | |||
| Дискретность установки | 0,1 ° | 0,2 ° | 0,4 ° | ||
| Диапазон модулирующих частот | 0 …40 кГц | ||||
| Погрешность установки | ±1% | ||||
| Источник модуляции | Внешний и внутренний | ||||
| ГКЧ | Форма несущей | Синус | |||
| Диапазон частот качания | Такой же, как у основного сигнала (65535 точек) | ||||
| Мин. разрешение (шаг) | 0,001 Гц | ||||
| Время качания | 1 мс…65,5 с | ||||
| Закон качания | Линейный | ||||
| Закон качания | Возрастание | ||||
| ОБЩИЕ ДАННЫЕ | Выходы (пер. панель) | SMA (fem) – осн.выход (1/4/8), вход/выход ОГ, вх.внеш.мод. | |||
| Интерфейс (зад. панель) | USB2.0 для управл. прибором, разъём питания (DC или AC) | ||||
| Напряжение питания | 5 В пост./3 А (для 1 кан); ~ 110…230В/50 Гц (для 4/ 8 кан) | ||||
| Потребляемая мощность | 15 Вт (для 1 кан); 40 Вт (для 4 / 8 кан) | ||||
| Размеры | 25 × 101 × 152 мм (1 кан); 44 × 38 × 43 (4 / 8 кан) | ||||
| Вес | 0,5 кг (для 1 кан); 6,8 кг (для 4 / 8 кан) | ||||
| Комплект поставки | • Программное обеспечение • Руководство по эксплуатации • 1 адаптер питания (для 1 кан моделей) • 1 сетевой шнур (для 4/8 кан моделей) |
||||
