Под заказ

Фазоуказатель RGK RP-69

Артикул: 1-386881

  • Контактное определение чередования фаз
    - Переменное напряжение 90 – 600 В
    - Диапазон частоты 15 – 400 Гц
    - Номинальный тестовый ток (по каждой фазе) < 3 мА
  • Бесконтактное определение вращения поля
    - Переменное напряжение 30 – 600 В
    - Диапазон частоты 15 – 400 Гц

Фазоуказатель RGK RP-69 позволяет быстро провести диагностику трехфазной электросистемы или оборудования, например, электродвигателя. Специалисту доступны следующие функции:

  • Определение порядка чередования фаз;
  • Индикация направления вращения двигателя;
  • Сигнализация о повреждении или неисправности проводника;
  • Проверка наличия магнитного поля.

Два режим работы

При поиске обрыва кабеля или выполнении фазировки фазоуказатель подключают к сети при помощи комплектных проводов и зажимов. Тестирование электродвигателей производится в беспроводном режиме достаточно просто поместить прибор на корпус установки, параллельно валу, и посмотреть на сигналы индикаторов.

Индикатор чередования фаз RGK RP-69 совместим как с трехфазными, так и с однофазными двигателями за исключением моделей с частотно-регулируемым управлением.

Легко освоить

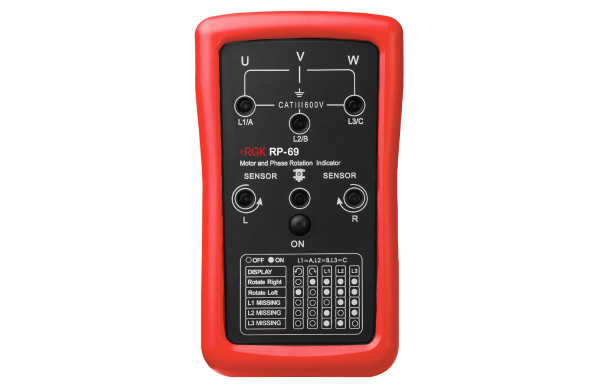

На большом дисплее наглядно отображаются индикаторы последовательности и наличия фаз. Под экраном расположена памятка, благодаря которой безошибочно интерпретировать показания прибора сможет даже человек без специальных знаний.

Безопасность

Указатель чередования фаз RGK RP-69 относится к третьей категории электробезопасности и протестирован по стандарту CAT III 600 В. Это гарантирует возможность работы с промышленными трехфазными сетями, коммутационным оборудованием, различными электроустановками и другими.

Удобно носить с собой

Фазоуказатель весит всего 192 г и занимает совсем немного места, размеры корпуса - 123 x 71 x 29 мм. Это позволяет его с собой в кармане для проведения инспекций в полевых условиях.

Неприхотливость

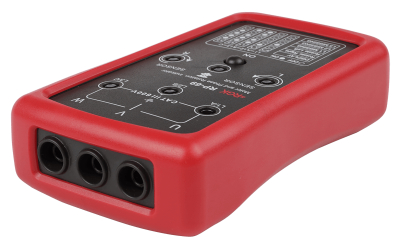

Корпус устройства выполнен из прочного пластика и оснащен защитных кожухом, который гасит энергию ударов при падениях. В комплект входит чехол для безопасного хранения и транспортировки.

Характеристики

Параметр Значение
Контактное определение чередования фаз
Переменное напряжение 90 - 600 В
Диапазон частоты 15 - 400 Гц
Номинальный тестовый ток (по каждой фазе) < 3 мА
Бесконтактное определение вращения поля
Переменное напряжение 30 - 600 В
Диапазон частоты 15 - 400 Гц
Рабочие условия
Температура окружающего воздуха 0 °С - + 40° С
Относительная влажность воздуха Не более 85 %
Условия хранения
Температура окружающего воздуха 0 °С - + 50 °С
Относительная влажность воздуха Не более 95 %
Защита
Класс защиты от перенапряжения CAT III 600 В
Влагозащита IP 40
Класс загрязнения 2
Параметры
Питание прибора Батарея, 9 В
Габаритные размеры 123 x 71 x 29 мм
Масса 192 г

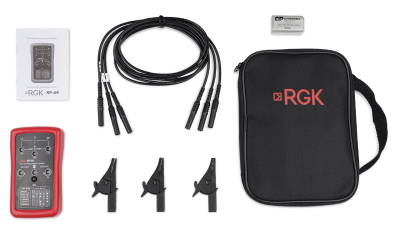

Комплект поставки

Наименование Количество
1 Индикатор чередования фаз 1
2 Тестовые провода 3
3 Зажим типа «Крокодил» 3
4 Батарея 9 В 1
5 Мягкий чехол 1
6 Руководство по эксплуатации 1

Документация

Декларация о соответствии RGK

PDF 1.25Мб

Скачать

Руководство по эксплуатации RGK RP-69

PDF 530.87Кб

Скачать
