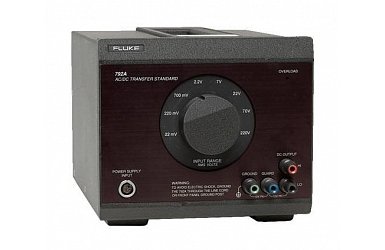

Эталон сравнения постоянного и переменного напряжения Fluke 792A 240
Fluke 792A 240 — сверхточный тепловой эталон сравнения переменного/постоянного тока (AC/DC Thermal Transfer Standard), предназначенный для удовлетворения самых жестких требований к прослеживаемости переменного тока. Благодаря использованию патентованного RMS-датчика Fluke Calibration и тонкопленочных резисторов, устройство демонстрирует исключительную точность сравнения с погрешностью ±10 ppm (±5 ppm по NIST). Fluke 792A 240 также обеспечивает работу в широком диапазоне напряжений — от 2 мВ до 1 000 В и в широком диапазоне частот — от 10 Гц до 1 МГц.
Твердотельный RMS-датчик Fluke Calibration также обеспечивает исключительную температурную стабильность и малое время стабилизации. Готовность к измерениям за 30 секунд. Для упрощения процесса сравнения выход 2 В позволяет использовать цифровой мультиметр высокого разрешения, а не нуль-индикатор.
Эталон предназначен для калибровки наиболее точных измерительных приборов переменного тока, включая калибраторы Fluke Calibration 5700A/5720A и др., вольтметры типа Fluke Calibration 8506A или HP 3458A и измерительные эталоны переменного тока типа Fluke Calibration 5790A.
Эталон состоит из четырех модулей. Блок обмена представляет собой основной аналоговый компонент устройства для диапазона от 20 мВ до 220 В. Разъемы Type-N из нержавеющей стали обеспечивают низкое ослабление сигнала и высокую воспроизводимость результата измерения. Отдельные блоки питания позволяют независимо транспортировать для калибровки блок обмена и резистор для диапазона 1 000 В. Резистор для диапазона 1 000 В изолирует тепло, выделяемое при высоких напряжениях, вне главного блока обмена. Резистор диапазона имеет низкий температурный коэффициент, быстро стабилизируется и демонстрирует малые различия для переменного/постоянного тока. Переключатель питания без разрыва тока обеспечивает переключение между входами переменного и постоянного тока.
Каждый эталон Fluke 792A 240 содержит таблицу поправочных коэффициентов и неопределенностей для измеряемой разницы переменного/постоянного тока.
Особенности эталона Fluke 792A 240:
• Точность, быстродействие и простота использования.
• Полностью отслеживаемые характеристики.
• Девять диапазонов от 22 мВ до 1000 В (с внешним резистором диапазона).
• Визуальное и звуковое предупреждение о приближении условия перегрузки.
• Входной разъем расположен на задней панели.
• Двухвольтный (полная шкала) выход позволяет использовать цифровой мультиметр высокого разрешения для упрощения измерений передачи.
• Внешний блок питания делает настольное применение более удобным и упрощает транспортировку блока обмена для калибровки.
