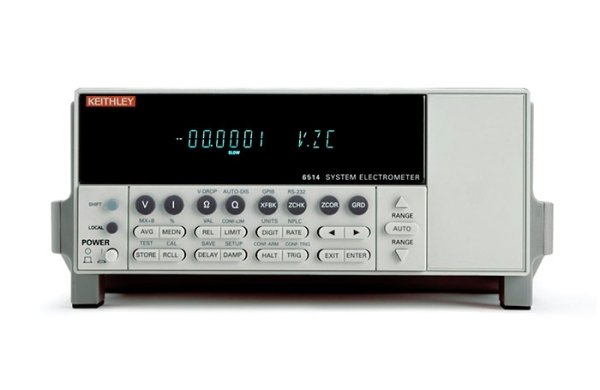

Электрометр Keithley 6514 представляет из себя быстродействующий прецизионный малошумящий (уровень шумов
Возможные области применения
- Измерение токов от оптических датчиков света, например, темновой ток
- Исследование пучков
- Тестирование материалов и компонентов. Материаловедение
- Измерение токов утечки изоляторов, переключателей, реле и других устройств
- Измерение токов смещения
- Измерение высоких сопротивлений
- Измерение характеристик датчиков и сенсоров
- Тестирование оптоволоконных устройств
Технические характеристики
Режим измерения тока
| Диапазон | Разрешение для 5½ дисплея | Точность (1 год) 23°C ±5°C ±(% от шкалы + емр) | Температурный коэффициент 23°C ±5°C ±(% от шкалы + емр)/°С |
|---|---|---|---|
| 20 пА | 100 аА | 1% + 30 | 0,1% + 5 |
| 200 пА | 1 фА | 1% + 5 | 0,1% + 1 |
| 2 нА | 10 фА | 0,2% + 30 | 0,1% + 2 |
| 20 нА | 100 фА | 0,2% + 5 | 0,03% + 1 |
| 200 нА | 1 пА | 0,2% + 5 | 0,03% + 1 |
| 2 мкА | 10 пА | 0,1% + 10 | 0,005% + 2 |
| 20 мкА | 100 пА | 0,1% + 5 | 0,005% + 1 |
| 200 мкА | 1 нА | 0,1% + 5 | 0,005% + 1 |
| 2 мА | 10 нА | 0,1% + 10 | 0,008% + 2 |
| 20 мА | 100 нА | 0,1% + 5 | 0,008% + 1 |
Режим измерения напряжения (Входной импеданс >200 TОм)
| Диапазон | Разрешение для 5½ дисплея | Точность (1 год) 23°C ±5°C ±(% от шкалы + емр) | Температурный коэффициент 23°C ±5°C ±(% от шкалы + емр)/°С |
|---|---|---|---|
| 2 В | 10 мкВ | 0,025% + 4 | 0,003% + 2 |
| 20 В | 100 мкВ | 0,025% + 3 | 0,002% + 1 |
| 200 В | 1 мВ | 0,06% + 3 | 0,002% + 1 |
Режим измерения сопротивления
| Диапазон | Разрешение для 5½ дисплея | Точность (1 год) 23°C ±5°C ±(% от шкалы + емр) | Температурный коэффициент 23°C ±5°C ±(% от шкалы + емр)/°С | Тестовый ток |
|---|---|---|---|---|
| 2 кОм | 10 мОм | 0,2% + 10 | 0,01% + 2 | 0,9 мА |
| 20 кОм | 100 мОм | 0,15% + 3 | 0,01% + 1 | 0,9 мА |
| 200 кОм | 1 Ом | 0,25% + 3 | 0,01% + 1 | 0,9 мА |
| 2 МОм | 10 Ом | 0,25% + 4 | 0,02% + 1 | 0,9 мкА |
| 20 МОм | 100 Ом | 0,25% + 3 | 0,02% + 1 | 0,9 мкА |
| 200 МОм | 1 кОм | 0,3% + 3 | 0,02% + 1 | 0,9 мкА |
| 2 ГОм | 10 кОм | 1,5% + 4 | 0,04% + 2 | 0,9 нА |
| 20 ГОм | 100 кОм | 1,5% + 3 | 0,04% + 1 | 0,9 нА |
| 200 ГОм | 1 МОм | 1,5% + 3 | 0,04% + 1 | 0,9 нА |
Режим измерения заряда
| Диапазон | Разрешение для 6 ½ дисплея | Точность (1 год) 23°C ±5°C ±(% от шкалы + емр) | Температурный коэффициент 23°C ±5°C ±(% от шкалы + емр)/°С |
|---|---|---|---|
| 20 нКл | 10 фКл | 0,4% + 50 | 0,04% + 10 |
| 200 нКл | 100 фКл | 0,4% + 50 | 0,04% + 10 |
| 2 мкКл | 1 пКл | 1% + 50 | 0,05% + 10 |
| 20 мкКл | 10 пКл | 1% + 50 | 0,05% + 10 |
Проверка контактов
| Скорость | Время измерения 60Гц (50Гц) | Точность (1 год) 23°C ±5°C ±(% от шкалы + Ом) |
|---|---|---|
| Быстрая | 1 (1,2) мс | 5% + 10 |
| Средняя | 4 (5) мс | 5% + 1 |
| Медленная | 36 (42) мс | 5% + 0,3 |
Общие характеристики
- Разрешение дисплея: 6½ разряда
- Дисплей: вакуумно-флюорисцентный
- Выбор диапазонов: автоматический или ручной
- Максимальное напряжение на входе 250 В пик
- Аналоговый выход: 2 В на полной шкале и выход предусилителя с возможностью записи на ленточный самописец
- Скорость считывания: 1200 измер./сек (во внутренний буфер), 500 измер./сек (в IEEE-488)
- Память: 2500 значений
- Цифровой фильтр: медианный и усредняющий (2…100 значений)
- Интерфейс: RS-232, IEEE-488, Trigger Link, многопортовый интерфейс
- Потребляемая мощность 60 Вт
- Питание: 90-125 В/210-250 В, 50..60 Гц
- Размеры 90х214х369 мм
- Вес 4,6 кг
Дополнительная комплектация
- Прибор
- Триаксиальный-кабель с низким уровнем шумов 2м (237-ALG-2)
