Описание

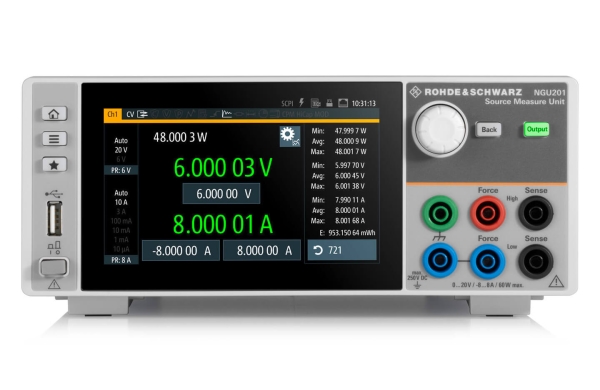

Двухквадрантный источник питания Rohde & Schwarz NGU201 - специализированный лабораторный прибор, способный задачи разного уровня сложности.
Устройство оборудовано встроенным источником тока-напряжения с малым уровнем пульсаций мощностью 60 Вт, внутренней интеллектуальной нагрузкой и быстродействующим измерителем электрических параметров с режимом высокоскоростного сбора данных FastLog, который способен фиксировать аномалии сигнала продолжительностью от 2 мкс.
Преимущества
- 2-квадрантная архитектура обеспечивает возможность использования источника питания для одновременного создания тока/напряжения и интеллектуальной нагрузки с регулируемым импедансом и быстрым переключением между режимами.
- Широкий измерительный диапазон силы и высокое быстродействие позволяют использовать прибор для тестирования приемо-передающих устройств с батарейным питанием, мобильных телефонов, средств беспроводной связи и другого оборудования с низким потреблением тока в режиме ожидания и резким его увеличением при включении передающего каскада.
- Набор встроенных интерфейсов обеспечивает простое сопряжение с другим лабораторным оборудованием и беспроблемную интеграцию в состав испытательных систем.
- Цветной сенсорный дисплей делает управление наглядным и интуитивно понятным.
- Модернизация – в качестве опции блок питания может быть дооснащен GPIB-интерфейсом, портом I/O, дополнительным цифровым вольтметром и режимом имитации реальной аккумуляторной батареи.
Особенности
В отличие от модели NGM201, 2-квадрантный блок питания R&S NGU201 оснащен дополнительной клеммой заземления на панели терминалов, которая задействуется в ходе измерения напряжений и токов очень низких номиналов, благодаря чему прибор подходит для использования в самых чувствительных схемных решениях.
Еще одна особенность модели - режим стабилизации не только напряжению, но и по силе тока. Это дает возможность тестировать компоненты, которые могут быть повреждены при прохождении через них токов повышенного номинала. Если объект тестирования оборудован входными конденсаторами, то для исключения их влияния на достоверность результатов предусмотрен режим высокой емкости. Непревзойденное разрешение делает этот лабораторный БП лучшим выбором для тестирования устройств с минимальным энергопотреблением.
Технические характеристики
| Электрические характеристики | ||
|---|---|---|
| Количество квадрантов | R&S®NGU201 | 2 |
| R&S®NGU401 | 4 | |
| Количество выходных каналов | R&S®NGU201 | 1 |
| R&S®NGU401 | 1 | |
| Суммарная выходная мощность | макс. 60 Вт | |
| Выходное напряжение | R&S®NGU201 | от 0 до 20 В |
| R&S®NGU401 | от –20 В до +20 В | |
| Максимальный выходной ток на канал | Выходное напряжение | ≤ 6 В 8 А |
| Выходное напряжение > 6 В | от –20 В до +20 В | |
| Регулируемый выходной импеданс | R&S®NGU201 | от –50 мОм до 100 Ом |
| С шагом | R&S®NGU201 | 1 мОм |
| Время восстановления | R&S®NGU201: ≤ 2 Ом, резистивная нагрузка | < 200 мкс |
| R&S®NGU201: > 2 Ом, резистивная нагрузка | < 10 мс | |
| Регулируемый выходной импеданс | R&S®NGU401 | недоступно |
| Пульсации напряжения и шум | от 20 Гц до 20 МГц | < 500 мкВ (СКЗ) < 2 мВ (размах) (изм.) |
| Пульсации тока и шум | от 20 Гц до 20 МГц | < 1 мА (СКЗ) (изм.) |
| Диапазон потребляемых напряжений/th> | R&S®NGU201 | от 0 до 20 В |
| R&S®NGU401 | от –20 В до +20 В | |
| Максимальная потребляемая мощность | 60 Вт | |
| Максимальный потребляемый ток | напряжение: ≤ 6 В | 8 А |
| напряжение: > 6 В | 3 А | |
| Режимы потребления | R&S®NGU201 | стабилизация напряжения, стабилизация тока, стабилизация сопротивления |
| R&S®NGU401 | стабилизация напряжения, стабилизация тока | |
| Диапазон стабилизации сопротивления | R&S®NGU201 | от 0 Ом до 10 кОм (с шагом 0,1 Ом) |
| Регулировка нагрузки в режиме приоритета напряжения (изменение нагрузки: от 10% до 90%) | ||
| Напряжение | ± (% от выходного значения + смещение) | < 0,01% + 0,5 мВ |
| Время восстановления нагрузки по напряжению в стандартном режиме | регулировка в пределах ±20 мВ от установленного напряжения | < 30 мкс (изм.) |
| Время восстановления нагрузки по напряжению в режиме высокой емкости | регулировка в пределах ±20 мВ от установленного напряжения | от 10 мкФ до 50 мкФ (низкие значения): < 30 мкс (изм.) от 50 мкФ до 470 мкФ (высокие значения): < 100 мкс (изм.) |
| Регулировка нагрузки в режиме приоритета тока (изменение нагрузки: от 10% до 90%) | ||
| Ток | ± (% от выходного значения + смещение) | < 0,01% + 0,1 мА |
| Время восстановления нагрузки по току | регулировка в пределах ±20 мА от установленного тока | < 50 мкс (изм.) |
| Время нарастания | от 10% до 90% от номинального выходного напряжения, резистивная нагрузка | полная нагрузка: < 100 мкс без нагрузки: < 100 мкс |
| Время спада | от 10% до 90% от номинального выходного напряжения, резистивная нагрузка | полная нагрузка: < 100 мкс без нагрузки: < 100 мкс |
| Минимальная длительность импульса | 100 мкс | |
| Разрешающая способность при программировании | ||
| Напряжение | диапазон 20 В: 200 мкВ диапазон 6 В: 50 мкВ |
|
| Ток | диапазон 8 А: 50 мкА диапазон 3 А: 25 мкА диапазон 100 мА: 1 мкА диапазон 10 мА: 100 нА |
|
| Погрешность установки при программировании | ||
| Напряжение | ± (% от установленного значения + смещение) | диапазон 20 В: < 0,02% + 2 мВ диапазон 6 В: < 0,02% + 1 мВ |
| Ток | ± (% от установленного значения + смещение) | диапазон 8 А: < 0,05% + 2 мА диапазон 3 А: < 0,025% + 500 мкА диапазон 100 мА: < 0,025% + 25 мкА диапазон 10 мА: < 0,025% + 10 мкА |
| Выходные измерения | ||
| Измерительные функции | напряжение, ток, мощность, энергия | |
| Разрешение при снятии показаний | ||
| Напряжение | диапазон 20 В: 10 мкВ диапазон 6 В: 1 мкВ |
|
| Ток | диапазон 10 А: 10 мкА диапазон 3 А: 1 мкА диапазон 100 мА: 100 нА диапазон 10 мА: 10 нА диапазон 1 мА: 1 нА диапазон 10 мкА: 100 пА |
|
| Погрешность считывания | ||
| Напряжение | ± (% от выходного значения + смещение) | диапазон 20 В: < 0,02% + 2 мВ диапазон 6 В: < 0,02% + 500 мкВ |
| Ток | ± (% от выходного значения + смещение) | диапазон 10 А: < 0,025 % + 500 мкА диапазон 3 А: < 0,025 % + 250 мкА диапазон 100 мА: < 0,025 % + 15 мкА диапазон 10 мА: < 0,025 % + 1,5 мкА диапазон 1 мА: < 0,025 % + 150 нА диапазон 10 мкА: < 0,025 % + 15 нА |
| Температурный коэффициент (на °C) (от +5 °C до +20 °C и от +30 °C до +40 °C) | ||
| Напряжение | 0,15 × заданное значение/°C | |
| Ток | 0,15 × заданное значение/°C | |
| Четырехпроводное подключение | ||
| Максимальная компенсация | диапазон 20 В | 2 В (изм.) |
| Предельно допустимые параметры | ||
| Максимальное напряжение относительно земли | 250 В постоянного тока | |
| Максимальное противодействующее напряжение | напряжение с той же полярностью, подключенное к выходам | |
| R&S®NGU201 | 22 В | |
| R&S®NGU401 | ± 22 В | |
| Максимальное обратное напряжение | напряжение с обратной полярностью, подключенное к выходам | |
| R&S®NGU201 | 0,5 В | |
| Максимальный обратный ток | макс. в течение 5 минут | |
| R&S®NGU201 | 3 А | |
| Дистанционное управление | ||
| Время обработки команды | < 6 мс (ном.) | |
| Функции защиты | ||
| Защита от перенапряжения | настраиваемая | |
| Защита от превышения мощности | настраиваемая | |
| Защита от превышения тока (электронный предохранитель) | настраиваемая | |
| Разрешающая способность при программировании | 0,1 мА | |
| Время срабатывания | (Iнагр > Iсраб × 2) при Iнагр ≥ 2 A < 1,5 мс (изм.) | |
| Задержка срабатывания при включении выхода | от 0 мс до 10 с (с шагом 1 мс) | |
| Задержка срабатывания | от 0 мс до 10 с (с шагом 1 мс) | |
| Защита от перегрева | да | |
| Специальные функции | ||
| Выходная линейно-нарастающая функция EasyRamp | ||
| Время действия функции EasyRamp | от 10 мс до 10 с (с шагом 10 мс) | |
| Задержка вывода | ||
| Задержка на канал | от 1 мс до 10 с (с шагом 1 мс) | |
| Функция произвольных сигналов QuickArb | ||
| Параметры | напряжение, ток, время | |
| Максимальное количество точек | 2048 | |
| Время пребывания | от 100 мкс до 10 ч (с шагом 100 мкс) | |
| Повтор | непрерывный или импульсный режим с числом повторений от 1 до 65535 | |
| Запуск | вручную с помощью клавиатуры, в режиме дистанционного управления или с помощью дополнительного интерфейса | |
| Статистика (время выборки) | напряжение | минимум, максимум, среднее (2 мкс) |
| ток | минимум, максимум, среднее (2 мкс) | |
| мощности | минимум, максимум, среднее (2 мкс) | |
| энергия | (2 мкс) | |
| Цифровые интерфейсы запуска и управления | ||
| Максимальное напряжение | (IN/OUT) 24 В | |
| Нагрузочные повышающие резисторы (IN/OUT) | подключение к 3,3 В | 20 кОм |
| Уровень на входе | низкий | < 0,8 В (ном.) |
| высокий | > 2,4 В (ном.) | |
| Максимальный потребляемый ток (OUT) | 500 мА | |
| Вход модуляции | R&S®NGU401 | да |
| Максимальное напряжение относительно земли/канала | 250 В постоянного тока | |
| Полоса модуляции | R&S®NGU401 | от 0 до 1 кГц |
| Уровень на входе | R&S®NGU401 | от –24 В до +24 В |
| Погрешность (отображаемое значение модуляции) | R&S®NGU401 | < 0,02% + 2 мВ |
| Стандартный режим регистрации данных | ||
| Максимальная скорость сбора | каждый зарегистрированный отсчет является средним из 50 000 измеренных значений | 10 отсчетов/с |
| Объем памяти | внутренняя память 800 Мбайт или объем внешней памяти | |
| Разрешение по напряжению | см. Разрешение при снятии показаний | |
| Погрешность напряжения | см. Погрешность считывания | |
| Разрешение по току | см. Разрешение при снятии показаний | |
| Погрешность тока | см. Погрешность считывания | |
| Быстрый режим регистрации данных FastLog (быстрая регистрация) | ||
| Максимальная скорость сбора | напряжения, тока | 500 тыс. отсчетов/с (2 мкс) |
| Объем памяти | объем внешней памяти | |
| Разрешение по напряжению | диапазон 20 В: 20 мкВ диапазон 6 В: 5 мкВ |
|
| Погрешность напряжения | ± (% от выходного значения + смещение) | диапазон 20 В: < 0,02% + 2 мВ диапазон 6 В: < 0,02% + 500 мкВ |
| Разрешение по току | диапазон 10 А: 20 мкА диапазон 3 А: 2 мкА диапазон 100 мА: 200 нА диапазон 10 мА: 20 нА диапазон 1 мА: 2 нА диапазон 10 мкА: 200 пА |
|
| Погрешность тока | ± (% от выходного значения + смещение) | диапазон 10 А: < 0,025% + 500 мкА диапазон 3 А: < 0,025% + 250 мкА диапазон 100 мА: < 0,025% + 15 мкА диапазон 10 мА: < 0,025% + 1,5 мкА диапазон 1 мА: < 0,025 % + 150 нА диапазон 10 мкА: < 0,025 % + 15 нА |
| Вход цифрового вольтметра R&S®NGU201 опция, R&S®NGU-K104 | ||
| Напряжение ЦВМ | от –24 В до +24 В | |
| Погрешность ЦВМ | ± (% от выходного значения + смещение) | < 0,02% + 2 мВ |
| Максимальное напряжение относительно земли/канала | 250 В постоянного тока | |
| Дисплей и интерфейсы | ||
| Дисплей/th> | TFT, 5-дюймовый, 800 × 480 пикселей, WVGA, сенсорный | |
| Разъемы на передней панели | 4-мм безопасные гнезда | |
| Разъемы на задней панели | 8-контактный блок разъемов | |
| Интерфейсы дистанционного управления | стандартно | USB-TMC, USB-CDC (виртуальный порт COM) |
| LAN | ||
| R&S®NGU-B105 | IEEE-488 (GPIB) | |
| Условия окружающей среды | ||
| Температура | диапазон рабочих температур | от +5 °C до +40 °C |
| диапазон температур хранения | от –20 °C до +70 °C | |
| Относительная влажность | без конденсации | от 5% до 95% |
| Номинальная мощность | ||
| Номинальное напряжение сети питания | 100 В / 115 В / 230 В (± 10%) | |
| Частота сети питания | от 50 Гц до 60 Гц | |
| Максимальная потребляемая мощность | 400 Вт | |
| Сетевые предохранители | 2 × T4.0H/250 В | |
| Соответствие продукта | ||
| Электромагнитная совместимость | ЕС: в соответствии с Директивой по электромагнитной совместимости 2014/30/EU | применяемые стандарты: EN 61326-1 EN55011(класс A) |
| Корея | Маркировка KC | |
| Электробезопасность | ЕС: в соответствии с Директивой по низковольтному оборудованию 2014/35/EU | применяемый гармонизированный стандарт: EN61010-1 |
| США, Канада | CSA-C22.2 No. 61010-1 | |
| RoHS | в соответствии с Директивой ЕС 2011/65/EU | EN50581 |
| Механическое сопротивление | ||
| Вибрация синусоидальная | от 5 Гц до 55 Гц, 0,3 мм (размах) от 55 Гц до 150 Гц, пост. ускорение 0,5 g,согласно EN60068-2-6 |
|
| широкополосный шум | от 8 Гц до 500 Гц, ускорение: 1,2 g (СКЗ), согласно EN60068-2-64 | |
| Ударное воздействие | ударный спектр 40 g, в соответствии с MIL-STD-810E, метод 516.4, процедура I | |
| Механические характеристики | ||
| Габариты | Ш × В × Г | 222 x 97 x 436 мм |
| Масса | 7,1 кг | |
| Монтаж в стойку | опция R&S®HZN96 | |
| Рекомендуемый межкалибровочный интервал | ||
| эксплуатация 40 ч в неделю во всем диапазоне заданных условий окружающей среды | 1 год | |
Комплектация
- Двухквадрантный источник питания Rohde Schwarz NGU201
- Набор кабелей питания
- Руководство
