Назначение

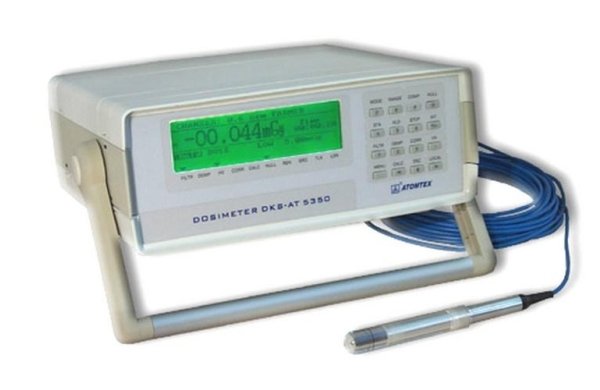

Универсальный высокоточный широкодиапазонный дозиметр рентгеновского и гамма-излучения для измерения кермы и мощности кермы в воздухе.
Области применения
- лучевая терапия;
- клиническая дозиметрия;
- радиационная защита;
- физические исследования;
- метрология ионизирующих излучений;
- измерение малых токов и зарядов.
Достоинства прибора
- возможность градуировки в единицах кермы в воздухе, поглощенной дозы в воздухе, поглощенной дозы в воде, экспозиционной дозы, эквивалентной дозы;
- наличие в энергозависимой памяти библиотеки ионизационных камер, входящих в состав дозиметра;
- возможность расширения библиотеки дополнительными камерами;
- наличие встроенного высоковольтного источника напряжения для питания ионизационных камер с диапазоном установки выходного напряжения ± (1 – 500) В и дискретностью установки 1 В;
- возможность автоматической коррекции результатов измерения с учетом плотности воздуха для негерметичных камер по введенным значениям температуры и давления;
- возможность ввода результирующего поправочного коэффициента, обусловленного энергетической зависимостью, эффектами поляризации, рекомбинации и др.;
- автоматическая компенсация входного тока смещения;
- выбор единиц измерения (Гр, Зв, Р, А, Кл) в зависимости от измеряемых физических величин; - математическая и логическая обработка результатов измерения по 8 программам;
- хранение до 500 результатов измерения с возможностью их просмотра, обработки и документирования;
- матричное ЖК информационное табло с подсветкой для отображения результатов измерения и дополнительной информации;
- интерфейсы RS232 или IEEE-488 и дополнительные цифровые входы/выходы; - аналоговый выход.
Базовый комплект:
- измерительный электрометр с любым набором ионизационных камер: ТМ 32002, ТМ 23361, ТМ 30001, ТМ 30010, ТМ 30013, ТМ 31010 и других камер фирмы PTW Freiburg (Германия)
- кабели электрометрические фирмы PTW Freiburg длиной 6, 10 или 20 м
- футляр
Характеристики:
| Диапазон измерения кермы в воздухе (мощности кермы в воздухе): | |
| с камерой типа ТМ 30001, ТМ 30010, ТМ 30013 (наперстковая, V=0,6 см3) | 100 мкГр − 300 кГр (0,6 мГр/мин − 300 Гр/мин) |
| с камерой типа ТМ 23361 (цилиндрическая, V=30 см3) | 2 мкГр – 2 кГр (12 мкГр/мин - 2 Гр/мин) |
| с камерой типа ТМ 32002 (сферическая, V=1000 см3) | 50 нГр - 3 Гр (0,4 мкГр/мин - 3 мГр/мин) |
| с камерой типа ТМ 23342 (плоско-параллельная низкоэнергетическая рентгеновская, V=0,02 см3) | 1 мГр - 10 МГр (20 мГр/мин - 10 кГр/мин) |
| с камерой типа ТМ 31010 (водонепроницаемая наперстковая, V=0,125 см3) | 500 мкГр - 1,5 МГр (3,0 мГр/мин - 500 Гр/мин) |
| Основная относительная погрешность измерения кермы (мощности кермы) при доверительной вероятности 0,95 | ±3 % |
| Диапазон энергий измеряемого фотонного излучения: | |
| с камерами типа ТМ 32002, ТМ 23361, ТМ 30001-10, ТМ 31010 | 0,03 - 1,33 МэВ |
| с камерой типа ТМ 23342 | 0,008 - 0,035 МэВ |
| Зависимость чувствительности дозиметра от энергии фотонного излучения: | |
| в диапазоне энергий 0,03 - 1,33 МэВ (ТМ 32002), не более | ± 5 % |
| в диапазоне энергий 0,1 - 1,33 МэВ (ТМ 30001-10, ТМ 23361), не более | ± 4 % |
| в диапазоне энергий 0,03 - 0,1 МэВ (ТМ 30001-10, ТМ 23361), не более | ± 6 % |
| в диапазоне энергий 0,008 - 0,035 МэВ (ТМ 23342) , не более | ± 5 % |
| Диапазон рабочих температур | 0 …+40 °C |
| Относительная влажность воздуха при 25 °C | до 80 % |
| Питание | 220±22 В, 50 Гц |
| Потребляемая мощность от сети, не более | 12 ВА |
| Габариты измерительного электрометрического блока | 260×98,5×250 мм |
| Вес | 3,5 кг |
| Длина электрометрического кабеля | до 20 м |
