• Наиб. предел измерения: 1 кН
• Наим. предел измерения: 0.1 кН
• Цена деления: (d) 0.0002 кН
• Класс точности/разряд: 3 разряд
Динамометры растяжения электронные 3-го разряда серии ДОР-3-И
Зарегистрированы в ГОСРЕЕСТРЕ РФ под№ 27202-09
• Динамометры растяжения серии ДОР-3 предназначены для измерения статической и динамической силы растяжения, (позволяют фиксировать пиковое (максимальное) значение прилагаемых усилий).
• Динамометры могут использоваться при периодической поверке испытательных машин и стендов.

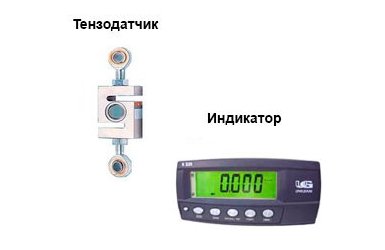

• Динамометры представляют собой тензометрический датчик, соединенный кабелем связи с электронным измерительным индикатором.
• Отсчет показаний динамометров ведется: для нагрузки до 1 кН в единицах Н, свыше 1 кН в единицах кН.
| Основные параметры | |
| Пределы допускаемой относительной погрешности, % | ±0,2 |
| Порог чувствительности динамометров, % НПИ, | 0,02 |
| Размах показаний динамометров для возрастающих и убывающих нагрузок, % | 0,1 |
| Допускаемое относительное значение разности средних показаний при нагружении и разгружении при 50%-ной нагрузке,%, | ±0,2 |
В динамометре используется
Индикатор R-320
• В комплект терминала R320 входит программа View300, позволяющая считывать данные, получать графическое изображение измерительного процесса в режиме реального времени, сохранять информацию и осуществлять управление прибором вторичного типа.
• Легкое и простое использование
• ЖКИ-дисплей с подсветкой высота цифр – 20мм
• Установка даты и времени
• Счетный режим
• Компенсация массы тары во всем диапазоне взвешивания
• Режим фиксирования пикового значения массы предназначен для фиксирования показаний пикового значения массы на дисплее индикатора.
• Режим контроля веса позволяет контролировать вес груза на соответствие установленным нижним и верхним уровнем массы
• Инфракрасный порт для передачи данных на компьютер
• Подключение дистанционной клавиши
• Весовой терминал можно закрепить на стол или к стене
• Интерфейс RS-232 для передачи данных на компьютер или принтер
• Питание индикатора осуществляется от сети или от 4-х батарей АА-типа
(около 50 часов без подзарядки)
Основные характеристики индикатора:
• Рабочий диапазон температур: от -10С до +40С
• Источник питания: сетевой адаптер 12В, 0.5А или 4 батареи АА-типа
• Размеры индикатора: 160 х 75 х 85 мм
Тензодатчик:
• Тензодатчик выполнен из никелево-стального сплава и используется для электронных динамометров и подвесных весов. Датчик имеет степень защиты IP66 (пыленепроницаемый и защищен от сильного водяного потока).
Габаритные размеры тензодатчика
| A | В | С | D | Масса |
| 76.2 мм | 50.8 мм | 19 мм | M12×1.75 | 0.65 кг |
| Технические характеристики тензодатчика | |
| Режим работы | сжатие/растяжение |
| Чувствительность | 2.0 мВ/В |
| Общая ошибка | < 0.02% |
| Безопасная перегрузка | 150% |
| Класс защиты | IP-66 |
| Питание | 5-12В AC/DC |
| Мах напряжение | 20В AC/DC |
| Вх. сопротивление | 400±20 Ом |
| Вых. сопротивление | 350±3 Ом |
| Сопротивление изоляции | > 2000 МОм |
| Температура хранения | -50~80°C |
| Рабочая температура | -25~60°C |
| Материал | легированная сталь |
| Тип кабеля | 4 провода в экране |
| Длина кабеля | 3 м (стандарт) |
