• Наиб. предел измерения: 50 кН
• Цена деления: (d) 0.005 кН
• Класс точности по ISO 376: 1 класс
• Стоимость указана на динамометры, аттестованные как рабочие приборы
Динамометры электронные переносные ДЭП1, ДЭП2 и ДЭП3 предназначены для измерения статической и динамической силы растяжения и сжатия. Электронный динамометр представляет собой устройство на основе датчика силы для измерения усилий, воздействующих на различные элементы механических конструкций в процессе их испытаний, монтажа и эксплуатации. Датчик силы включается в разрыв силовой схемы. Также датчики силы могут быть использованы как измерительный элемент любого вида весов, динамометрических схем и других устройств. Динамометры применяются на предприятиях различных отраслей промышленности для измерений силы, при периодической поверке испытательных машин и стендов, при калибровке и поверке в качестве эталонных средств измерений силы 2-го разряда по ГОСТ Р 8.663-2009 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы».
Динамометры серии ДЭП состоят из тензорезисторного датчика силы растяжения, сжатия или универсального (растяжения и сжатия), вторичного измерительного преобразователя и соединительного кабеля.
Модификации динамометров отличаются пределами измерений, дискретностями цифрового отсчетного устройства, габаритными размерами, массой датчиков силоизмерительных и типом используемого вторичного измерительного преобразователя.
Динамометры имеют обозначение ДЭПИ-ТД-НВ-К,
где:
ДЭП - динамометр электронный переносной;
И - тип вторичного измерительного прибора (от 1 до 3)
Т - тип датчика (от 1 до 6);
Д - датчик
Н - наибольший предел измерений, кН;
В - вид измеряемой силы (Р - растяжение, C - сжатие, У- универсальный);
К - класс точности по ISO376 (00; 0,5; 1; 2).
| Класс точности по ISO 376 |
Пределы допускаемой относительной погрешности, % |
Разряд соответствия по ГОСТ Р 8.663-2009 |
| 00 | ± 0,06 | 2-ой |
| 0,5 | ± 0,12 | 2-ой |
| 1 | ± 0,24 | 2-ой |
| 2 | ± 0,45 | 2-ой |

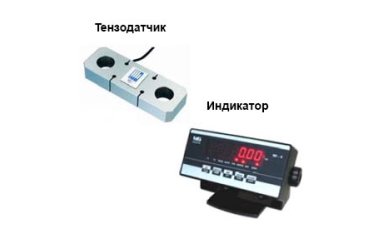

В динамометре используется
Индикатор WI-4
• Легкое и простое использование
• Большой светодиодный дисплей состоит из 7 цифр.
• Режим переключения между единицами измерения (опция)
• Весы имеют 2 единицы измерения: кг (килограмм силы) и кН (килоньютоны).
• Индикатор имеет интерфейс RS-232 Интерфейс предназначен для подключения принтера и компьютера
• Компенсация массы тары во всем диапазоне взвешивания
• Режим фиксирования пикового значения массы
Предназначен для фиксирования показаний пикового значения массы на дисплее индикатора.
• Режим контроля веса
Позволяет контролировать вес груза на соответствие установленным нижним и верхним уровнем массы
• Весовой терминал можно закрепить на стол или к стене.
• Питание индикатора осуществляется от сети
Основные характеристики индикатора:
• Разрешающая способность: 10,000d
• Рабочий диапазон температур: от -10°С до +40°С
• Размеры индикатора: 170 х 70 х 105 мм
• Источник питания: сеть 220В/50Гц
• Масса: 0.6 кг
Тензодатчик:
• Тензодатчик выполнен из никелево-стального сплава и используется для электронных динамометров и подвесных весов. Датчик имеет степень защиты IP66 (пыленепроницаемый и защищен от сильного водяного потока).
Габаритные размеры тензодатчика
| A | В | С | D | Масса | Ø |
| 197 мм | 44.5 мм | 25 мм | 152 | 2 кг | 22 мм |
| Технические характеристики тензодатчика | |
| Режим работы | растяжение |
| Чувствительность | 2.0 мВ/В |
| Общая ошибка | < 0.03% |
| Безопасная перегрузка | 150% |
| Класс защиты | IP-66 |
| Питание | 10В AC/DC |
| Мах напряжение | 20В AC/DC |
| Вх. сопротивление | 385±30 Ом |
| Вых. сопротивление | 350±3 Ом |
| Сопротивление изоляции | > 5000 МОм |
| Температура хранения | -40~80°C |
| Рабочая температура | -10~40°C |
| Материал | легированная сталь |
| Тип кабеля | 4 провода в экране |
| Длина кабеля | 6 м (стандарт) |
Опционально
• Аттестация динамометров ДЭП1, как эталонов 2-ого разряда
• Изготовление динамометров 2-го разряда класса точности 05 и 00 по ISO376
