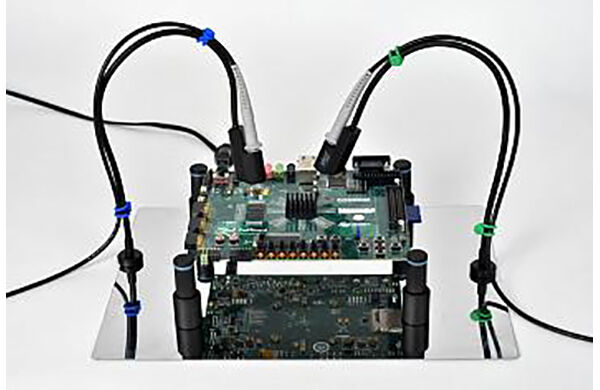

Позиционер для пробников в комплекте с держателем печатной платы PQ215
являются ценным аксессуаром для вашего осциллографа. Он был разработан исключительно для использования с 2,5-миллиметровыми пробниками, входящими в комплект поставки осциллографов PicoScope серии АКИП-76000 (TA061, TA062, TA101, TA151, TA133, P2036 и P2056). В комплект входит стальная опорная плита размером A4 (около 11 "x 9"), четыре держателя печатной платы, четыре держателя пробников и восемь цветных эластичных кабельных стяжек. Комплект идеально подходит для проведения измерений без помощи рук, контроля печатных плат.
Опорная плита обеспечивает надежную опору для вашей системы позиционирования пробников.
Ваша печатная плата фиксируется четырьмя мощными магнитными стойками с пружинными зажимами для захвата тестируемой платы. В зажимах используется пара сменных изолирующих шайб, чтобы избежать закорачивания дорожек на печатной плате.
С сильными магнитами в основании четыре держателя обеспечивают гибкий способ позиционирования наконечника пробника, удерживая его на месте. Уникальная подпружиненная система обеспечивает хороший контакт наконечника пробника с вашей печатной платой или тестируемым устройством. Держатели пробников включают восемь пар силиконовых кабельных стяжек в цветах каналов осциллографа (синий, красный, зеленый, желтый, фиолетовый, серый, светло-синий и пурпурный). Эти эластичные резиновые хомуты прикрепляют кабель пробника к позиционеру, обеспечивая стабильность, а также аккуратный способ определения, какие зонды подключены к каким каналам (особенно полезно для восьмиканального осциллографа!)
