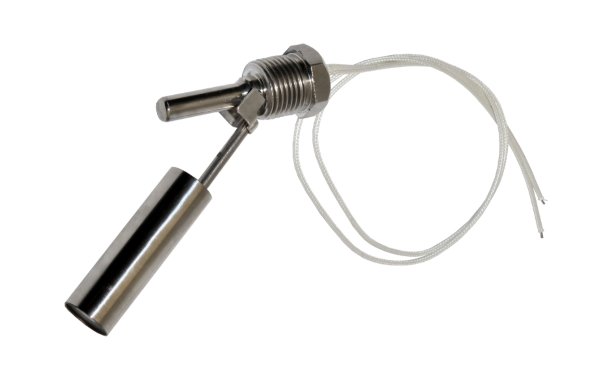

Датчики уровня жидкости разработаны как компактные устройства внутреннего расположения. В датчиках уровня жидкости поплавкового типа в качестве коммутирующего элемента использованы герконы. При достижении жидкостью уровня установленного датчика, поплавок со встроенным магнитом поднимается или опускается (в зависимости от способа установки датчика), вместе с уровнем жидкости замыкает или размыкает контакты геркона.
Для монтажа этого датчика не требуется доступ к внутренней части ванны: установка и фиксация осуществляются с внешней стороны, герметизируюется соединение ФУМ лентой, другим уплотнительным материалом или уплотнительной прокладкой (не входит в комплект поставки).
Датчик уровня жидкости используется во всех промышленных ультразвуковых ваннах и промышленных ваннах ополаскивания производства ПСБ-Галс.
Поворачивая датчик на 180° можно использовать его как нормально замкнутый или нормально разомкнутый, котролируя тем самым минимальный или максимальный уровень жидкости в ванне.
Не рекомендуется применять датчик уровня жидкости для прямого управления сильноточными цепями (электродвигатели, соленоиды, нагреватели, насосы и т.п.)
Технические данные
- материал корпуса - нержавеющая сталь AISI 304;
- установочное отверстие с резьбой М20х1,5;
- максимальная коммутируемая мощность - 50 В·A;
- максимальное переменное напряжение - 300 В;
- длина проводов - 380 мм;
- диапазон рабочих температур - от -10°С до +100°С;
- вес - 78 г.

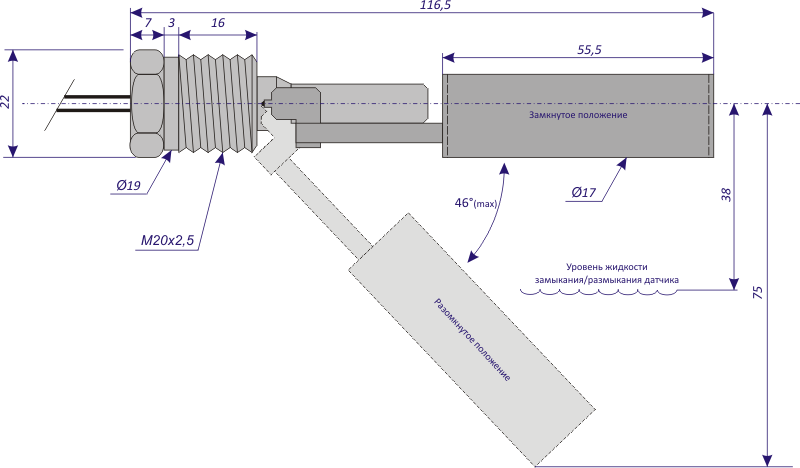

Установочные размеры
