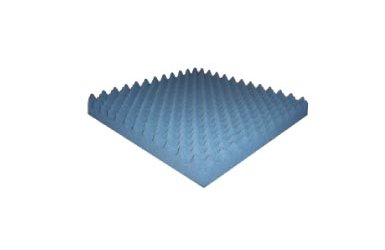

CV - Абсорбер ETS-Lindgren СВЧ Convoluted (1 ГГц - 110 ГГц)

• Частотный диапазон: 1 ГГц – 110 ГГц

• Мощностные возможности: 0,5 Вт/in2

• Материал не гигроскопичный

• Производительность до 60 град. падения

• Рабочая температура максимальная: 90С

• Наконечники элементов затупленные

• Конструкция минимизирует поломки

• Высокая степень огнестойкости

Описание абсорбера Convoluted

Абсорбер Convoluted представляет собой СВЧ поглотитель, имеющий сложную извилистую форму, которая позволяет эффективно поглощать электромагнитную энергию под углом до 60 градусов в диапазоне 1 ГГц – 110 ГГц.

Уникальная форма поглощающего материала серии CV (Convoluted), состоящая из извилистых затупленных элементов на поверхности, помогает поглощать ЭМ энергию путем постепенного ее перехода из свободного пространства в подложку абсорбера.

Конструкция Convoluted абсорбера с уникальной геометрической формой обеспечивает высокую производительность по РЧ поглощению при широких углах падения, а также высокую надежность и долговечность материала.

Данный абсорбер ETS-Lindgren CV идеален для разных опорных конструкций, позиционных оборудований при антенных измерениях, а также для небольших миллиметровых безэховых камер.

Особенности поглотителей серии CV

Отсутствие гигроскопичности

ETS-Lindgren при изготовлении абсорбера Convoluted использует новые химические формулы для обеспечения огнезащиты материала и для придания материалу свойства не гигроскопичности, т.е. способности не сорбировать (поглощать) влагу.

В результате этого, абсорбер CV не подвержен влиянию влаги, сохраняет механические, а также радиочастотные характеристики в течение всего срока службы.

Широкополосная производительность

Поглотитель серии CV обеспечивает превосходную производительность для РЧ поглощения ЭМ волны в спектре L и W диапазонов.

Мощностные возможности

Тип Convoluted абсорбера эффективно используется, где генерируются поля напряженностью до 200 В/м при рабочей температуре до 90С.

Прохождение тестирования

Поглощающий материал CV проходит тщательный контроль на производительность в независимой лаборатории NRL.

Высокая огнестойкость

По степени огнестойкости абсорбер модели EHP-24PCL отвечает необходимым требованиям таким стандартам, как: NRL8093 тест 1, 2 & 3, TI # 2693066, ст.MIT MS-8-21, ст.UL 94, ст.DIN 4102-B2, что подтверждено независимой испытательной лабораторией.

Модели Convoluted абсорберов

Электрические характеристики

Физические характеристики
