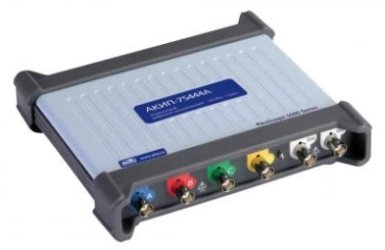

| Цифровой запоминающий USB-осциллограф АКИП-75242A • «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ • Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит • Осциллограф: 2/4 канала • Полоса пропускания: 60 МГц, 100 МГц и 200 МГц • Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц) • Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ • Максимальный объем памяти до 512 МБ (в зависимости от модели) • Автоизмерения (26 параметров); курсорные измерения (ΔU; ΔT) • Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб) • Формирование сигналов СПФ: ЦАП 14 бит, частота дискретизации 20 МГц, память до 48 кБ (модели с индексом B) • Допусковый контроль (тест по маске) • Декодирование сигналов CAN, LIN, FlexRay, I2 C, I2 S, UART/RS-232, SPI • Функциональный генератор: синус, прямоугольник, треугольник, пост. напряжение /DC, ГКЧ (одновременно с осциллографом!) • Цифровые фильтры, математика • Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка • Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7 • Масса 900 г |
| Характеристики | ||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-75242A / B АКИП-75442A / B |
АКИП-75243A / B АКИП-75443A / B |
АКИП-75244A / B АКИП-75444A / B |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Число входных каналов | 2 канала - АКИП-75242A/B; АКИП-75243A/B; АКИП-75244A/B 4 канала - АКИП-75442A/B; АКИП-75443A/B; АКИП-75444A/B |
||
| Полоса пропускания (-3 дБ) | 0…60 МГц (все режимы) |
АЦП 8…15 бит: 0…100 МГц АЦП 16 бит: 60 МГц |
АЦП 8…15 бит: 0…200 МГц АЦП 16 бит: 60 МГц |
|
| Ограничение полосы пропуск. | 20 МГц | |||
| Коэф. отклонения (Коткл.) | 20 мВ/дел…4 В/дел | |||
| Вид входа | открытый, закрытый | |||
| Погрешность установки Коткл. ±50 мВ … ±20 В ±10 мВ … ±20 мВ |
≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы Все режимы: ± 5 % от полной шкалы |
|||
| Время нарастания, не более | 5,8 нс | АЦП 8…15 бит: 3,5 нс АЦП 16 бит: 5,8 нс |
АЦП 8…15 бит: 1,75 нс АЦП 16 бит: 5,8 нс |
|
| Входное сопротивление | 1 МОм±1% / 13 пФ±1 пФ | |||
| Входное напряжение | ± 10 мВ … ± 20 В (11 диапазонов) | |||
| Постоянное смещение | ±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ) ±2,5 В (диапазоны: 500 мВ, 1, 2 В) ±20 В (диапазоны: 5, 10, 20 В) |
|||
| Защита от перенапряжения | ± 100 В (DC + ACпик) | |||
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 2 нс…1000 с/дел | 1 нс…1000 с/дел | 500 пс…1000 с/дел |
| Погрешность установки Кразв. | ± 50 ppm (± 0,005 %) | ± 2 ppm (± 0,0002 %) | ||
| Режимы работы | Основной, ZOOM окно, X-Y | |||
| Джиттер синхронизации, скз | ≤ 3 пс | |||
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Любой из 4-х каналов, внешняя синхронизация | ||
| Условия запуска развертки | Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый |
|||
| Режим запуска | Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память) |
|||
| Вход внеш. синхронизации | 60 МГц | 100 МГц | 200 МГц | |
| 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик) | ||||
| АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | Разрешение по вертикали | 8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо | ||
| Частота дискретизации (однократный сигнал) | 8 бит 1 канал 1 ГГц 2 канала 500 МГц 3 канала 250 МГц 4 канала 250 МГц |
12 бит 14 бит 500 МГц 125 МГц 250 МГц 125 МГц 125 МГц 125 МГц 125 МГц 125 МГц |
15 бит 16 бит 125 МГц 62,5 МГц 125 МГц - - - - - |
|
| Эквивалентная частота дискретизации | 2,5 ГГц | 5 ГГц | 10 ГГц | |
| Длина памяти (при объедении)/ модели с индексом A |
8 бит: 16 МБ ≥ 12 бит: 8 МБ |
8 бит: 64 МБ ≥ 12 бит: 32 МБ |
8 бит: 256 МБ ≥ 12 бит: 128 МБ |
|
| Длина памяти (при объедении)/ модели с индексом B |
8 бит: 32 МБ ≥ 12 бит: 16 МБ |
8 бит: 128 МБ ≥ 12 бит: 64 МБ |
8 бит: 512 МБ ≥ 12 бит: 256 МБ |
|
| Сегментированная память | 10000 сегментов | 10000 сегментов | 10000 сегментов | |
| Интерполяция | Линейная, Sin (X) / х | |||
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец (100 МБ) | |||
| КУРС.ИЗМЕРЕНИЯ | Функции | ?U, ?T,1/?T | ||
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|||
| Статистика | Минимум, максимум, СКО | |||
| АНАЛИЗАТОР СПЕКТРА | Диапазон входных частот | 0…60 МГц | 0…100 МГц | 0…200 МГц |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | |||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|||
| Глубина БПФ | 128…1048576 точек | |||
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC) | ||
| Диапазон частот | 0,03 Гц … 20 МГц | |||
| Погрешность уст. частоты | ±50 ppm (± 0,005 %) | ± 2 ppm (± 0,0002 %) | ||
| Выходной уровень | ±2 В; погрешность 1%, на нагрузке 50 Ом | |||
| ГКЧ | Прямой/обратный ход | |||
| ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (МОДЕЛИ С ИНДЕКСОМ B) |
Частота дискретизации | 200 МГц | ||
| Длина памяти СПФ | 16 кБ | 32 кБ | 48 кБ | |
| Разрешение ЦАП | 14 бит | |||
| Время нарастания/спада | < 10 нс | |||
| КАЛИБРАТОР | Выход калибратора пробников | Меандр 1 кГц, 3 Впик-пик, 600 Ом | ||
| ДЕКОДИРОВАНИЕ | Формат последов. данных | CAN, LIN, FlexRay, I2 C, I2 S, UART/RS-232, SPI | ||
| ДОПУСКОВЫЙ КОНТРОЛЬ | Статистика (Годен/Не годен) | В допуске, не в допуске, общее кол-во тестов | ||
| ОБЩИЕ ДАННЫЕ | Источник питания | 2 USB разъема или адаптер напряжения AC/DC (1,5 А, 5 В) | ||
| Интерфейс | USB 2.0 | |||
| Рабочие условия | Температура: 0°…50°C; Влажность: 5…80% | |||
| Размеры | 190 × 170 × 40 мм | |||
| Вес | 0,5 кг | |||
| Комплект поставки | • Кабель USB (2) • Адаптер питания (1) • ПО на CD-диске (1) • Руководство по эксплуатации на CD-диске (1) • Пробники (2/4) |
|||
