| • «3 в 1»: осциллограф, анализатор спектра, генератор сигналов (ФГ/ СПФ) + анализ последовательных данных • Осциллограф: 2 канала • Полоса пропускания: 10 МГц, 25 МГц, 50 МГц, 100 МГц и 200 МГц • Разрешение АЦП: 8 бит (до 12 бит в реж ERes) • Макс. частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц • Макс. объем памяти: от 8 кБ до 48 кБ (в зав. от модели) • Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x50.000) • НЧ фильтр в полной полосе пропускания • Цифровая регистрация на ПК (streaming mode): дискретизация 1 МГц, при использовании ресурсов SDK - дискретизация определяется системными параметрами ПК • Функциональный генератор (до 1 МГц/ ±2 В): синус, меандр, треугольник, пост. напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (halfsine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!) • Формирование сигналов СПФ/ AWG(до 1 МГц/ ±2 В): ЦАП 12 бит, частота дискретиз. до 20 МГц, память до 8 кБ • Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 МБ • Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT) • Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π) • Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI • Допусковый контроль (тест по маске) • Интерфейс USB 2.0 (управление от внешнего ПК) • ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (32/ 64 битн.) • Ультракомпактность, масса 0,2 кг • Гарантия 5 лет |
Технические характеристики
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Число входных каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…100 МГц |
| Коэф. отклонения (Коткл.) | 10 мВ/дел…4 В/дел |
| Вид входа | 1 МОм: открытый, закрытый |
| Погрешность установки Коткл. | ± 3 % от полной шкалы |
| Время нарастания | ≤ 3,5 нс |
| Входное сопротивление | 1 МОм / 13пФ |
| Макс. входное напряжение | ± 20 В |
| Защита входа | ± 20 В (DC + ACпик) |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэф. развертки (Кразв.) | 1 нс …5000 с/дел |
| Погрешность установки Кразв. | ± 100 ppm (± 0,01 %) |
| Режимы работы | Основной, ZOOM окно, X-Y |
| СИНХРОНИЗАЦИЯ | |
| Источники синхросигнала | Любой из 2-х каналов (A/B) |
| Условия запуска развертки | Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант |
| Режим запуска | Однокр., ждущий, автоколебательный, без синхронизации, сегмент. развертка, эквивалентный |
| Уровень запуска | в полном диапазоне входного напряжения |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
| Разрешение по вертикали | 8 бит (12 бит в режиме ERES) |
| Частота дискретизации (однокр. сигнал) |
1 кан. 1 ГГц 2 кан. 500 МГц |
| Эквив. част. дискретизации | 10 ГГц |
| Длина памяти (при объедении) | 40 кБ |
| Интерполяция | Линейная, Sin (X)/ х |
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец (ROLL) |
| КУРС. ИЗМЕРЕНИЯ | |
| Функции | ΔU; ΔT; 1/ΔT |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
| Статистика | Максимум, минимум, среднее, СКО |
| МАТЕМАТИКА | |
| Функции | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay |
| Операторы | Любой кан. (A/B), опорная осциллогр.(ref), время, число-π(пи) |
| АНАЛИЗАТОР СПЕКТРА | |
| Диапазон входных частот | 0…100 МГц |
| Индикация спектрограммы | Амплитуда, среднее значение, удержание пика |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| Глубина БПФ (точек) | 128…1.048.576 точек (1 М) |
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | |
| Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, колоколообразный, бел. шум, ПСП/PRBS |
| Диапазон частот | 0,03 Гц … 1 МГц |
| Разрешение ЦАП | 12 бит |
| Выходной уровень | ±2 В |
| Выходное сопротивление | 600 Ом |
| Погрешность уст. | ± 1% от полной шкалы |
| ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ - AWG | |
| Частота дискретизации | 20 МГц |
| Длина памяти СПФ | 8 кБ |
| Разрешение ЦАП | 12 бит |
| Выходной уровень | ±2 В |
| Диапазон частот | > 1 МГц |
| Время нарастания | < 120 нс |
| ДЕКОДИРОВАНИЕ ПОСЛЕД. ДАННЫХ | |
| Формат данных | CAN, LIN, I2C, I2S, UART/RS-232, SPI, FlexRay |
| ДОПУСКОВЫЙ КОНТРОЛЬ | |
| Статистика (Годен/ Не годен) | В допуске, не в допуске, общее кол-во тестов |
| ОБЩИЕ ДАННЫЕ | |
| Источник питания | USB порт |
| Интерфейс | USB 2.0 (совместимый с USB 3.0/1.1) |
| Габаритные размеры | 142 × 92 × 19 мм |
| Масса, не более | 0,2 кг |
| Комплект поставки | кабель USB (1), ПО + руководство по эксплуатации на CD-диске (1), пробники (2) |

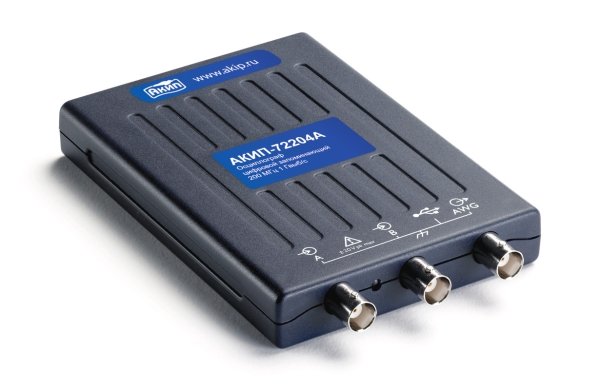

USB осциллографы АКИП-722xxA со встроенными генераторами сигналов (функциональный и СПФ) поддерживают функцию одновременной работы генератора, анализатора или осциллографа по различным вх. каналам.
