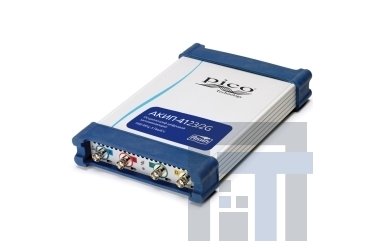

| Цифровой запоминающий USB-осциллограф АКИП-4123G • «3 в 1»: осциллограф, анализатор спектра, генератор сигналов СПФ • Осциллограф: 4 канала • Полоса пропускания: 250 МГц, 350 МГц и 500 МГц • Максимальная частота дискретизации: 5 ГГц для однократного сигнала (эквивалентная 50 ГГц) • Максимальный объем памяти (в 1 канальном режиме) до 1 Гвыб • Автоматические измерения (26 параметров); курсорные измерения (ΔU; ΔT) • Анализатор спектра до 500 МГц (БПФ при длине памяти 1 Мб) • Формирование сигналов СПФ в диапазоне до 20 МГц: разрешение 0,001 Гц, ЦАП 12 бит, макс. частота дискретизации 200 МГц, длина 16 К точек (модели с индексом G) • Допусковый контроль (тест по маске), декодирование сигналов CAN-шин • Генератор стандартных сигналов: синус, меандр, треугольник, пила (нараст/спад), Sin X/x, колоколообразный, шум, пост. напряжение /DC (одновременно с осциллографом!) • Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка (x100.000.000) • Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7 • Доп.канал интерфейса «Aux I/O» (вход/выход) • Масса 900 г |
| Технические данные | ||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-4123 АКИП-4123G |
АКИП-4123/1 АКИП-4123/1G |
АКИП-4123/2 АКИП-4123/2G |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Число входных каналов | 4 | ||
| Полоса пропускания (-3 дБ) | 0…250 МГц | 0…350 МГц | 0…500 МГц | |
| Коэф. отклонения (Коткл.) | 10 мВ/дел…4 В/дел | |||
| Вид входа | 1 МОм: открытый, закрытый; 50 Ом: закрытый | |||
| Погрешность установки Коткл. | ± 3 % | |||
| Время нарастания, не более | 1,0 нс | 700 пс | ||
| Входное сопротивление | 1 МОм / 15 пФ; 50 Ом | 1 МОм / 10 пФ; 50 Ом | ||
| Макс. входное напряжение | 20 В – 1 МОм; 5 В – 50 Ом | |||
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 10 нс…1000 с/дел | ||
| Погрешность установки Кразв | ± 5 ppm (± 0,0005 %) | |||
| Режимы работы | Основной, ZOOM окно, X-Y | |||
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Любой из 4-х каналов, AUX | ||
| Условия запуска развертки | Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия, рант |
|||
| Режим запуска | Автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля |
|||
| АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ |
Разрешение по вертикали | 8 бит (12 бит в режиме увеличения разрешения (ERES)) | ||
| Частота дискретизации (однократный сигнал) | 5 ГГц (при объединении); 2,5 ГГц – в 2-х канальном; 1,25 ГГц – в 4-х канальном |
|||
| Эквивалентная частота дискретизации | 50 ГГц | |||
| Длина памяти (на канал)/ модели с индексом G |
32/64 МБ | 64/128 МБ | 128/250 МБ | |
| Длина памяти (при объедении) / модели с индексом G |
128/256 МБ | 256/512 МБ | 512 МБ /1 ГБ | |
| Интерполяция | Линейная, Sin (X) / х | |||
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец | |||
| КУРС.ИЗМЕРЕНИЯ | Функции | ΔU; ΔT; 1/ ΔT | ||
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|||
| АНАЛИЗАТОР СПЕКТРА | Диапазон входных частот | 0…250 МГц | 0…350 МГц | 0…500 МГц |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | |||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|||
| Глубина БПФ | 2…1048576 точек | |||
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC) | ||
| Диапазон частот | 0,03 Гц … 20 МГц | |||
| Разрешение ЦАП | 12 бит | |||
| Выходной уровень | 250 мВ … 2 В; погрешность 1%, на нагрузке 50 Ом | |||
| ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (МОДЕЛИ С ИНДЕКСОМ G) |
Диапазон частот | 0,03 Гц … 20 МГц | ||
| Длина памяти СПФ | 10…16384 точек | |||
| Стандартные вых. сигналы | Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП |
|||
| Разрешение ЦАП | 12 бит | |||
| Выходной уровень | 250 мВ … 2 В; погрешность 1%, на нагрузке 50 Ом | |||
| Диапазон пост. смещения | ± 1 В | |||
| КАЛИБРАТОР | Выход калибровки пробников | Меандр 1 кГц, 2 Впик-пик, 600 Ом | ||
| ДЕКОДИРОВАНИЕ | Скорость передачи данных | 10 кб/с … 1 Мб/с | ||
| Пороговый уровень | Настраиваемый | |||
| Формат данных | CAN, LIN, I2 C, UART/RS-232, SPI | |||
| ДОПУСКОВЫЙ КОНТРОЛЬ | Горизонтальное разрешение | 1000 … 10000 точек | ||
| Статистика (Годен/Не годен) | В допуске, не в допуске, общее кол-во тестов | |||
| ОБЩИЕ ДАННЫЕ | Источник питания | 6В ±5%, потребляемый ток 2,5 А (адаптер напряжения AC/DC) | ||
| Интерфейс | USB 2.0 (совместимый с USB 1.1) | |||
| Размеры | 170 × 255 × 40 мм | 170 × 280 × 40 мм | ||
| Вес | 1,0 кг | 1,3 кг | ||
| Комплект поставки | • Кабель USB (1) • Адаптер питания (1) • ПО на CD-диске (1) • Руководство по эксплуатации на CD-диске (1) • Пробники (4) • Футляр-кейс (1) |
|||
