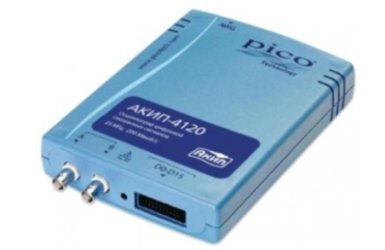

| Цифровой запоминающий USB-осциллограф АКИП-4120/3 • «4 в 1»: осциллограф, логический анализатор, анализатор спектра и генератор сигналов • 2 входных аналоговых канала + 16 цифровых каналов + выход генератора (на задней панели) • Полосы пропускания: 25 МГц, 60 МГц, 100 МГц, 200 МГц • Макс. частота дискретизации: 500 МГц • Максимальная длина памяти: 48 кБ, 8 МБ, 32 МБ, 128 МБ • Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT) • Декодирование протоколов: I2C, CAN, RS232/UART, SPI • Быстрое преобразование Фурье (БПФ), Режим послесвечения с накоплением • Встроенный функциональный генератор до 1 МГц: синус, меандр, треугольник и др., ГКЧ (одновременно с осциллографом) • Генератор произвольных форм (дискретизация до 20 МГц) • Режим «покадровой» регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер) • Интерфейс USB, ПО под ОС WIN XP SP2, Vista и WIN 7 • Питание и управление по USB от внешнего ПК • Гарантия 5 лет |
| Характеристики | ||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Полоса пропускания (-3 дБ) | 0…200 МГц |
| Число каналов | 2 | |
| Коэф. отклонения (Коткл.) | 10 мВ/дел…4 В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл. | ± 3 % | |
| Время нарастания, не более | 1,75 нс | |
| Входное сопротивление | 1 МОм (± 1 %) / (13 ± 1) пФ | |
| Макс. входное напряжение | 20 В | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 500 пс…1000 с/дел |
| Погрешность установки Кразв | ± 0,005% | |
| Режимы работы | Основной, ZOOM окна, X-Y | |
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Канал А, канал В, цифровые каналы |
| Режимы запуска развертки | Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, по ранту, логические условия |
|
| Режим запуска | Автоколебательный, ждущий, однократный, без синхронизации | |
| АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | Разрешение по вертикали | 8 бит (12 бит в режиме увеличения разрешения (ERES)) |
| Частота дискретизации |
500 МГц | |
| Эквив. частота дискретизации | 10 ГГц | |
| Длина памяти (делится между двумя активными каналами) | 128 МБ | |
| Внутренний буфер | 0…1000 осциллограмм (запись и воспроизведение) | |
| Интерполяция | Линейная, six (x)/x | |
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец | |
| КУРС.ИЗМЕРЕНИЯ | Функции | ΔU; ΔT; 1/ΔT |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|
| АНАЛИЗАТОР СПЕКТРА | Диапазон входных частот | 0…200 МГц |
| Количество точек БПФ | от 128 до 1 000 000 | |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса |
|
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | Формы выходных сигналов | Синус, меандр, треугольник, пила, пост.напряжение, полусинус, ГКЧ |
| Диапазон частот | 0,03 Гц … 1 МГц | |
| Разрешение, мин | 0,01 Гц | |
| Погрешн. установки частоты | (±2*10-6/год) | |
| Выходной уровень | ± 2 В; погрешность 1%, на нагрузке 600 Ом | |
| ГЕНЕРАТОР СИГНАЛОВ ПРОИВЗОЛЬНОЙ ФОРМЫ (МОДЕЛИ С ИНДЕКСОМ G) |
Макс. частота дискретизации | 20 МГц |
| Диапазон частот | 0,03 Гц.. 1 МГц | |
| Длина памяти СПФ | 16 КБ | |
| Разрешение ЦАП | 12 бит | |
| Время нарастания | < 100 нс | |
| ДЕКОДИРОВАНИЕ | Формат данных | CAN Bus, I²C, SPI, UART |
| ОБЩИЕ ДАННЫЕ | Источник питания | От ПК по шине USB (потребляемый ток 200 мА) |
| Интерфейс | USB 2.0 (совместимый с USB 1.1) | |
| Размеры | 200 × 140 × 40 мм | |
| Вес | 500 г | |
| Комплект поставки | • Интерфейсный USB кабель (1) • ПО и руководство на CD-диске • Пробник осциллографический (2) • Кабель и микрозажимы для цифровых каналов |
|
