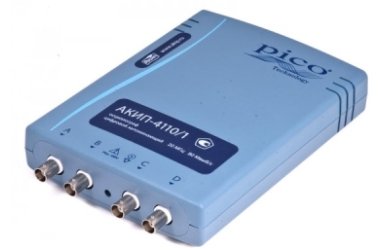

| Цифровой запоминающий USB-осциллограф АКИП-4110/3 • «3 в 1»: осциллограф, генератор, анализатор спектра • Полосы пропускания: 100 МГц • Высокое разрешение АЦП: 16 бит • Макс. частота дискретизации: до 250 МГц, эквивалентная до 10 ГГц • Максимальная длина памяти: 32 МБ • Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT) • Быстрое преобразование Фурье (БПФ) • Послесвечение, режим «покадровой» цифровой регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер) • Интерфейс USB, ПО под ОС WIN XP SP2, Vista и WIN 7 • Питание и управление по USB от внешнего ПК • Масса 500 г • Вход внешней синхронизации и выход генератора |
| Характеристики | ||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Полоса пропускания (-3 дБ) | 0…100 МГц |
| Коэф. отклонения (Коткл.) | 10 мВ/дел…4 В/дел | |
| Погрешность установки Коткл. | ± 1 % | |
| Число каналов | 2 | |
| Время нарастания, не более | 3,5 нс | |
| Входное сопротивление | 1 МОм (± 2 %) / (16 ± 2) пФ | |
| Макс. входное напряжение | 40 В пик-пик | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 50 нс…200 с/дел |
| Погрешность установки Кразв | ± 50 ppm | |
| Режимы работы | Основной, окно, ZOOM окна, X-Y | |
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Любой из доступных каналов, внешняя синхронизация |
| Условия запуска развертки | Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия |
|
| Режим запуска | Автоколебательный, ждущий, однократный, отсутсвует | |
| АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | Разрешение по вертикали | 12 бит (16 бит в режиме увеличения разрешения (ERES)) |
| Макс. частота дискретизации (однократный сигнал) |
125 МГц на канал, 250 МГц при объединении | |
| Эквив. частота дискретизации | 10 ГГц | |
| Длина памяти / модели с G (на канал) | 16 МБ | |
| Длина памяти / модели с G (при объединении) | 32 МБ | |
| Внутренний буфер | 0…1000 осциллограмм (запись и воспроизведение) | |
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец | |
| Сохранение данных | Файлы форматов: CSV, TXT, BMP,GIF, PNG, MATLAB (MAT) | |
| КУРС.ИЗМЕРЕНИЯ | Функции | ΔU; ΔT; 1/ΔT |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|
| АНАЛИЗАТОР СПЕКТРА | Диапазон входных частот | 0…100 МГц |
| Количество точек (интервал) | 1.048.576 | |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса |
|
| ГЕНЕРАТОР СИГНАЛОВ ПРОИВЗОЛЬНОЙ ФОРМЫ (МОДЕЛИ С ИНДЕКСОМ G) |
Макс. частота дискретизации | 20 МГц |
| Диапазон частот | 0,03 Гц ... 100 КГц | |
| Длина памяти СПФ | 8192 точек | |
| Разрешение ЦАП | 12 бит | |
| Диапазон пост.смещения | +-1 В | |
| ДЕКОДИРОВАНИЕ | Формат данных | CAN Bus, I²C, SPI, UART |
| ОБЩИЕ ДАННЫЕ | Источник питания | От ПК по шине USB (потребляемый ток 200 мА) |
| Интерфейс | USB 2.0 (совместимый с USB 1.1) | |
| Размеры | 200 × 140 × 35 мм | |
| Вес | не более 500 г | |
| Комплект поставки | • Интерфейсный USB кабель (1) • ПО на CD-диске (1) • Руководство по эксплуатации (1) • Пробники (по числу каналов) |
|
