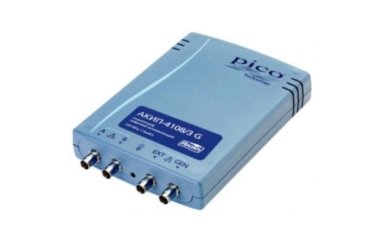

| Цифровой запоминающий USB-осциллограф АКИП-4108/2G • «3 в 1»: осциллограф, анализатор спектра и генератор сигналов • 2 входных канала + выход генератора + вход внешней синхронизации • Полосы пропускания: 50 МГц; 100 МГц; 200 МГц • Частота дискретизации: 250 МГц (500 МГц при объединении каналов), для однократного сигнала; эквивалентная- 2,5 / 5 / 10 ГГц • Максимальная длина памяти: 128 МБ • Автоизмерения (26 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT) • Быстрое преобразование Фурье (БПФ), послесвечение с накоплением • Режим «покадровой» регистрации (запись/воспроизведение до 1000 осциллограмм во внутренний буфер) • Встроенный функциональный генератор до 1 МГц: синус, меандр, треугольник и др., КГЧ (одновременно с осциллографом) • Генератор произвольных форм: дискретизация до 100 МГц (модели с индексом G) • Декодирование: CAN Bus, I²C, SPI, UART/RS-232, LIN, FlaxRay • ПО под управлением ОС WIN XP SP2, Vista, WIN 7, WIN 8 • Питание и управление по USB от внешнего ПК • Масса 500 г |
| Характеристики | ||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Полоса пропускания (-3 дБ) | 0…200 МГц |
| Коэф. отклонения (Коткл.) | 10 мВ/дел…4 В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл. | ± 3 % | |
| Время нарастания, не более | 1,75 нс | |
| Входное сопротивление | 1 МОм (± 2 %) / (20 ± 3) пФ | |
| Макс. входное напряжение | 20 В ср. кв. | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 500 пс…200 с/дел |
| Погрешность установки Кразв | ± 50 ppm (± 0,005 %) | |
| Режимы работы | Основной, ZOOM окна, X-Y | |
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Любой из доступных каналов, внешняя синхронизация |
| Условия запуска развертки | Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия |
|
| Режим запуска | Автоколебательный, ждущий, однократный, без синхронизации | |
| АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | Разрешение по вертикали | 8 бит (12 бит в режиме увеличения разрешения (ERES)) |
| Макс. частота дискретизации (однократный сигнал) |
250 МГц (500 МГц при объединении) | |
| Эквив. частота дискретизации | 10 ГГц | |
| Длина памяти / модели с G (на канал) | 64 МБ | |
| Длина памяти / модели с G (при объединении) | 128 МБ | |
| Внутренний буфер | 0…1000 осциллограмм (запись и воспроизведение) | |
| Режимы сбора данных | Выборка, послесвечение | |
| Сохранение данных | Файлы форматов: CSV, TXT, BMP,GIF, PNG, MATLAB (MAT) | |
| КУРС.ИЗМЕРЕНИЯ | Функции | ΔU; ΔT; 1/ΔT |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|
| АНАЛИЗАТОР СПЕКТРА | Диапазон входных частот | 0…200 МГ |
| Количество точек БПФ | от 128 до 1 000 000 | |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса |
|
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | Формы выходных сигналов | Синус, меандр, треугольник |
| Диапазон частот | 30 мГц … 1 МГц (для синуса) | |
| Разрешение, мин | 10 мГц | |
| Погрешн. установки частоты | ± 0,005 % | |
| Выходной уровень | ± 2 В; погрешность 1%, на нагрузке 600 Ом | |
| ГЕНЕРАТОР СИГНАЛОВ ПРОИВЗОЛЬНОЙ ФОРМЫ (МОДЕЛИ С ИНДЕКСОМ G) |
Макс. частота дискретизации | 20 МГц |
| Диапазон частот | > 1 МГц | |
| Длина памяти СПФ | 16 кБ | |
| Разрешение ЦАП | 12 бит | |
| Время нарастания | < 100 нс | |
| ДЕКОДИРОВАНИЕ | Формат данных | CAN Bus, I²C, SPI, UART/RS-232, LIN, FlaxRay |
| ОБЩИЕ ДАННЫЕ | Источник питания | От ПК по шине USB (потребляемый ток 500 мА) |
| Интерфейс | USB 2.0 (совместимый с USB 1.1) | |
| Размеры | 200 × 140 × 40 мм | |
| Вес | 500 г | |
| Комплект поставки | • Интерфейсный USB кабель (1) • ПО на CD-диске • Руководство по эксплуатации (1) • Футляр (1) • Пробник (2) |
|
