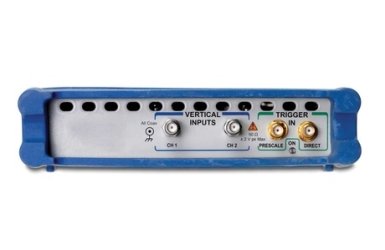

Краткие характеристики:
- 2/4 канала (независимый сбор данных) + вход внешней синхронизации (Ext)
- Полоса пропускания: 25 ГГц или ограничение ПП до 12 ГГц
- Максимальная частота стробирования до 1 МГц
- Макс. объем памяти до 32 кБ/канал
- Внеш. синхрониз. до 2,5 ГГц, с делителем частоты до 15 ГГц
- Автоизмерения (до 138 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистика измерений, маркерные измерения (ΔU; ΔT; ΔU/ΔT, F)
- Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах
- До 10 прямых и до 4 статистических измерений выполняемых одновременно
- Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение
- Автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов)
- Интерфейсы: LAN/ USB; ПО под управлением ОС WIN XP/ SP2, Vista, 7, 8 и 10 (32/64 бит).
- Питание от универсального сетевого адаптера
- Ультракомпактный, масса не более 1,3 кг
| Характеристики | Параметры | АКИП-4112/8 | АКИП-4112/9 |
| Канал вертикального отклонения | Число каналов | 2 | 4 |
| Полоса пропускания (-3 дБ) | Полная: 0…25 ГГц Ограничение ПП: 0...12 ГГц |
||
| Время нарастания (10%-90%) | ≤ 14,0 пс (25 ГГц), ≤ 29,2 пс (12 ГГц) |
||
| Коэф. отклонения (Коткл.) | 1 мВ/дел … 500 мВ/дел с шагом 1-2-5 или 0,5% | ||
| Погрешность измер. напряж. | ± 2% (от полной шкалы) + 2 мВ | ||
| Уровень собств. шумов, с.к.з. | ≤ 2,5 мВ – в режиме полной полосы пропускания ≤ 1,3 мВ – в режиме ограничения полосы пропускания |
||
| Входной импеданс | (50 ± 1) Ом | ||
| Макс. входное напряжение | ± 2 В(16 дБмВт) | ||
| ВЧ вход | соединитель К-типа (2.92 мм) совместим с SMA и PC3.5 | ||
| Регулируемая временная задержка между каналами | до 100 нс (с шагом 1 пс) |
||
| Канал горизонтального отклонения | Режимы работы (развертка) | Основная, подсвеченная, задержанная, двойная задержанная | |
| Коэф. развертки (Кразв.) | 5 пс/дел … 3,2 мс/дел | ||
| Коэф. задерж. развертки (Кз.разв.) | от 5 пс/дел до зн. осн. развертки | ||
| Погрешность измерения временных интервалов, с.к.з. | > 200 пс/дел: ± 0,2% oт изм. временного интервала ± 12 пс < 200 пс/дел: ± 5% oт изм. временного интервала ± 5 пс |
||
| Регулируемая задержка | до 1000 экранов задержанной развертки | ||
| Начальная задержка развертки | ≤40 нс | ||
| Разрешение | 64 фс (мин.) | ||
| синхронизация | Источники синхросигнала | Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частоты) | |
| Чувствительность | 100 мВпик (DC – 100 МГц), 200 мВпик (до 2,5 ГГц) |
||
| Чувствительность (вход с делителем частоты) | 200 мВпик-пик – 2 Впик-пик (1 – 15 ГГц) | ||
| Джиттер синхронизации, скз | 2 пс | ||
| Режимы запуска развертки | Автоколебательный, ждущий | ||
| Вход внеш. синхронизации | соединитель SMA-типа | ||
| Аналого-цифровое преобразование | Разрешение по вертикали | 16 бит | |
| Частота стробирования | 0…1 МГц | ||
| Объем памяти (запись) | 32…32768 точек на канал с шагом х2 | ||
| Режимы сбора данных | Стандартная выборка, усреднение, огибающая | ||
| Число усреднений | 2…4096 | ||
| Режим выделения огибающей | Минимум, максимум, минимум и максимум одновременно | ||
| Курсорные и маркерные измерения | Тип маркеров | X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры) | |
| Maркерные измерения | Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s) | ||
| Режимы перемещения маркеров | Раздельный или связанный | ||
| Относительные измерения | Δ-измерения между измеряемым и опорным Значениями: в %, dB или градусах фазы |
||
| Автоматические измерения | По вертикали | Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда,«Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс | |
| По горизонтали | Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз | ||
| Статистические измерения | Текущее, Минимальное, максимальное, среднее Значения, среднеквадратическое отклонение (СКО) | ||
| Определения вершины и основания сигнала | По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора). |
||
| Пороги | Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 % | ||
| Границы | Произвольная часть экрана по горизонтали | ||
| Режим измерения | Повторяющийся или однократный | ||
| допусковый контроль | Режим тeста | Сравнение до 4-х параметров сигналов по установленным допускам. | |
| Реакция прибора на тест | Звуковой сигнал, запоминание, остановка сбора. | ||
| Математика | Математические функции | Вычисление и отображение до 4-х математических функций (сигналов) | |
| Maтематические операторы | Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и др. | ||
| Oперанды | Входной сигнал, сигналы из памяти, математические функции, спектры, а также константы. | ||
| анализатор спектра |
Количество БПФ | до 2-х БПФ одновременно | |
| Маркерные измерения БПФ | Частота, разность частот, магнитуда и разность магнитуд. | ||
| Автоизмерения БПФ | Магнитуда, разность магнитуд, КНИ, частота, разность частот. | ||
| Тип окна наблюдения | Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана-Харриса, Кайзера-Бесселя. | ||
| Гистограммы | Окно гистограммы | Вертик.или горизонтально. Построение внутри любой выбранной области экрана. | |
| Измеряемые параметры | Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации. | ||
| маски | Полигоны маски (области) | До 8 полигонов(создание или загрузка с диска) | |
| Типы масок | Стандартная, автомаска, из памяти, вновь созданная, отредактированная. | ||
| Aвтомаска | Создается автоматически как рукав допусков по обеим осям тестируемого сигнала. | ||
| Результаты теста | Общее число бракованных точек, число бракованных точек в каждом полигоне и внутри его границ. | ||
| Глазковые диаграммы | Измеряемые сигналы | автоматические измерения параметров NRZ и RZ “глазковых” диаграмм | |
| Измеряемые параметры | Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание. | ||
| Генератор сигналов | Режимы | Импульс, NRZ/RZ (длина последовательности до 223 в зависимости от модели), 500 МГц тактовая частота, выход синхросигнала | |
| Частотный диапазон | Импульсный режим (период): 8 нс … 524 мкс, Режим NRZ/RZ: 4 нс … 260 мкс | ||
| сохранение и вызов сигналов | Управление | Запись и вызов установок, сигналов и копий экрана. | |
| Запоминание/вызов на диск | Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом) | ||
| Внутренняя память | Запись и вызов до 4-х сигналов (ячейки П1-П4) | ||
| Aвтопоиск сигналов | Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации | ||
| Дополнительные возможности | Растяжка сигналов | Сигналы из памяти, математические функции и спектры (со смещением по обеим осям) | |
| Комплексная шкала | Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части. | ||
| Растяжка и смещение по вертикали | До 10 млн. делений или 1 млн экранов | ||
| Растяжка и смещение по горизонтали | До 640 делений или 64 экранов | ||
| Общие данные | Напряжение питания | 12 В ± 5%, (универс. AC/DC) | |
| Потребляемый ток | 1,7 А макс. | ||
| Интерфейс | USB 2.0 и LAN | ||
| Системные требования к ПК | Процессор класса Pentium (или эквив.), память ОЗУ 256 Мб (30 Мб для ПО), ОС - MS Windows XP (SP2), Vista, 7 или 8 (32/64 бит), Mac OS X и Linux, порт USB | ||
| Рабочие условия | +5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата) | ||
| Габаритные размеры | 170 х 260 х 40 мм | ||
| Масса | 1,3 кг макс. | ||
Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-4112/8, АКИП-4112/9
