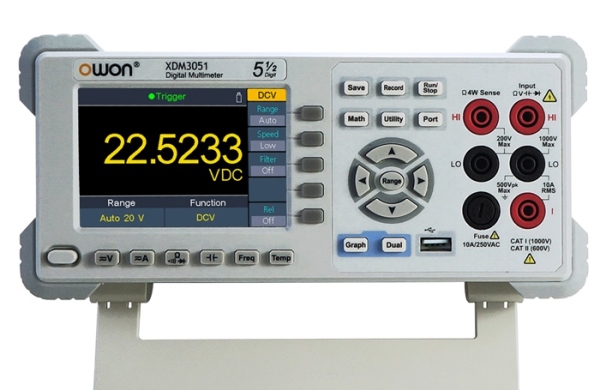

Модель OWON XDM3051 - это цифровой настольный лабораторный мультиметр c функциями статистической обработки результатов измерений и расширенным набором внешних интерфейсов связи (LAN, RS232, USB).
Цифровой лабораторный мультиметр OWON XDM3051 обладает высокой точностью измерений (базовая погрешность: 0,02%* ИВ) и встроенной памятью на 20 000 отсчетов.
Прибор OWON XDM3051 снабжен цветным ЖК-дисплеем с разрядностью , 4½ цифры, способен измерять: напряжение постоянного и переменного токов, силу тока постоянного и переменного электрических сигналов, величину сопротивления постоянному току, значение электрической ёмкости, определять частоту (период) переменного электрического сигнала, температуру ( с помощью первичного преобразователя) .
Есть функции тестирования диодов и проверки целостности электрической цепи.
Измерение величины электрического сопротивления постоянному току выполняется прибором OWON XDM3051, как по 2-х проводной, так и по 4-х проводной схемам (эта форма исключает влияние на результат собственного сопротивления пробников).
Мультиметр OWON xDM3051 обладает высоким быстродействием, обеспечивающим получение результатов от 150-ти измерений за 1 в секунду.
Для корректного измерения параметров переменного тока в мультиметре OWON XDM3051 реализована функция измерения действующего среднеквадратичного значения - функция TrueRMS, что важно для выполнения достоверных измерений в цепях с нелинейной нагрузкой.
Цифровой мультиметр OWON XDM3051 оснащен встроенными в корпус портами интерфейсов связиL USB Device, USB Host, LAN, RS232, а также поддерживает SCPI программирование.
Особенности цифрового настольного мультиметра OWON XDM3051
- Измерение напряжения (DC/AC), силы тока (DC/AC), сопротивления, частоты, периода, ёмкости, тест диодов, тест на проводимость, температуры.
- Цветной дисплей 4½ цифры с разрешением 480 х 320 точек и яркой подсветкой
- Есть функция TrueRMS для измерения истинных среднеквадратичных значений напряжения и силы тока пременного электрическго сигнала
- Встроенный математический аппарат статистического анализа результатов и функция относительных измерений
- Возможность сохранения результатов измерения в файл под собственным именем.
- Встроенные функции удержания текущего, минимального, максимального значений, с привязкой ко времени
- Высокая скорость измерений: 150 изм./сек.
- Высокая точность измерений: температурный коэффициент погрешности не превышает значения ±0,2%*ИВ в интервале температур:( +28 ℃.. + 50℃)
- Построение трендов по результатам измерений
- Встроенный частотомер с верхней границе 1 МГц
- Встроенные функции обнуления памяти и самокалибровки
- Возможность программной калибровки прибора
- Порты интерфейсов связи: USB Device, USB Host, LAN, RS232, WiFi (опц.).
Основные технические характеристики мультиметра OWON XDM3051
| Параметр | Диапазоны измерения | Частота измерения | Погрешность |
|---|---|---|---|
| Пост. напряжение | 200 мВ, 2 В, 20 В, 200 В, 1000 В | - | ±(0.015+0.004) |
| Перем. напряжение | 200 мВ, 2 В, 20 В, 200 В, 750 В | 20 Гц - 45 Гц | ±(1.5 + 0.10) |
| 45 Гц - 20 кГц | ±(0.2 + 0.05) | ||
| 20 кГц - 50 кГц | ±(1.0 + 0.05) | ||
| 50 кГц - 0.1 МГц | ±(3.0 + 0.05) | ||
| Пост. ток | 200.00 мкА | - | ±(0.055 + 0.005) |
| 2.0000 мА | ±(0.055 + 0.005) | ||
| 20.000 мА | ±(0.95 + 0.02) | ||
| 200.00 мА | ±(007 + 0.008) | ||
| 2.0000 А | ±(0.17 + 0.02) | ||
| 10.000 А | ±(0.25 + 0.01) | ||
| Перем. ток | 20мА, 200мА, 2А, 10А | 20 Гц - 45 Гц | ±(1.5 + 0.1) |
| 45 Гц - 2 кГц | ±(0.5 + 0.1) | ||
| 2 кГц - 10 кГц | ±(2.5 + 0.2) | ||
| Сопротивление | 200 Ом | - | ±(0.03 + 0.005) |
| 2 кОм | ±(0.02 + 0.003) | ||
| 20 кОм | ±(0.02 + 0.003) | ||
| 200 кОм | ±(0.02 + 0.003) | ||
| 2 МОм | ±(0.04 + 0.004) | ||
| 10 МОм | ±(0.25 + 0.003) | ||
| 100 МОм | ±(1.75 + 0.004) | ||
| Диодный тест | 2 В | - | ±(0.05 + 0.01) |
| "Прозвонка" | 2 000 Ом | - | ±(0.05 + 0.01) |
| Измерение частоты и периода | 200 мВ - 750 В | 20 Гц - 2 кГц | ±(0.01 + 0.003) |
| 2 кГц - 20 кГц | ±(0.01 + 0.003) | ||
| 20 кГц - 200 кГц | ±(0.01 + 0.003) | ||
| 200 кГц - 1 МГц | ±(0.01 + 0.006) | ||
| 60 мА - 10 А | 20 Гц - 2 кГц | ±(0.01 + 0.003) | |
| 2 кГц - 10 кГц | ±(0.01 + 0.003) | ||
| Тестовый ток | |||
| Ёмкость | 2 нФ | 200 нА | ±(3 + 1.0) |
| 20 нФ | 200 нА | ±(1 + 0.5) | |
| 200 нФ | 2 мкА | ±(1 + 0.5) | |
| 2 мкФ | 10 мкА | ±(1 + 0.5) | |
| 200 мкФ | 100 мкА | ±(1 + 0.5) | |
| 10 мФ | 1 мА | ±(2 + 0.5) | |
| Temperature | поддержка термопар двух категорий: типа B, E, J, K, N, R, S , T и термосопротивлений Pt100, Pt385 |
||
| Функция регистратора | |||
| Интервал считывания | 5 мс - 1000 с | ||
| Память | 1М точек | ||
