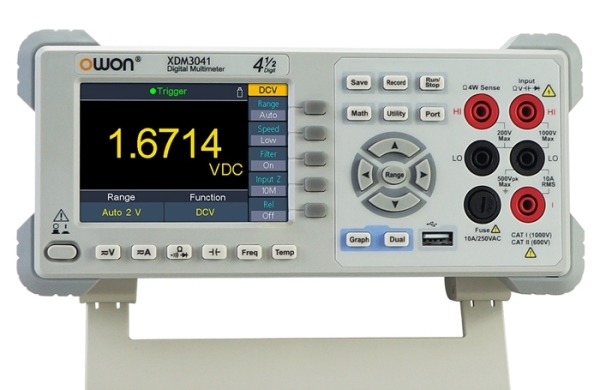

Модель OWON XDM3041 - это цифровой настольный лабораторный мультиметр c функциями статистической обработки результатов измерений и расширенным набором внешних интерфейсов связи (LAN, RS232, USB).
Цифровой лабораторный мультиметр OWON XDM3041 обладает высокой точностью измерений (базовая погрешность: 0,02%* ИВ) и встроенной памятью на 20 000 отсчетов.
Прибор OWON XDM3041 снабжен цветным ЖК-дисплеем с разрядностью , 4½ цифры, способен измерять: напряжение постоянного и переменного токов, силу тока постоянного и переменного электрических сигналов, величину сопротивления постоянному току, значение электрической ёмкости, определять частоту (период) переменного электрического сигнала, температуру ( с помощью первичного преобразователя) .
Есть функции тестирования диодов и проверки целостности электрической цепи.
Измерение величины электрического сопротивления постоянному току выполняется прибором OWON XDM3041, как по 2-х проводной, так и по 4-х проводной схемам (эта форма исключает влияние на результат собственного сопротивления пробников).
Мультиметр OWON xDM3041 обладает высоким быстродействием, обеспечивающим получение результатов от 150-ти измерений за 1 в секунду.
Для корректного измерения параметров переменного тока в мультиметре OWON XDM3041 реализована функция измерения действующего среднеквадратичного значения - функция TrueRMS, что важно для выполнения достоверных измерений в цепях с нелинейной нагрузкой.
Цифровой мультиметр OWON XDM3041 оснащен встроенными в корпус портами интерфейсов связиL USB Device, USB Host, LAN, RS232, а также поддерживает SCPI программирование.
Особенности цифрового настольного мультиметра OWON XDM3041
- Измерение напряжения (DC/AC), силы тока (DC/AC), сопротивления, частоты, периода, ёмкости, тест диодов, тест на проводимость, температуры.
- Цветной дисплей 4½ цифры с разрешением 480 х 320 точек и яркой подсветкой
- Есть функция TrueRMS для измерения истинных среднеквадратичных значений напряжения и силы тока пременного электрическго сигнала
- Встроенный математический аппарат статистического анализа результатов и функция относительных измерений
- Возможность сохранения результатов измерения в файл под собственным именем.
- Встроенные функции удержания текущего, минимального, максимального значений, с привязкой ко времени
- Высокая скорость измерений: 150 изм./сек.
- Высокая точность измерений: температурный коэффициент погрешности не превышает значения ±0,2%*ИВ в интервале температур:( +28 ℃.. + 50℃)
- Построение трендов по результатам измерений
- Встроенный частотомер с верхней границе 1 МГц
- Встроенные функции обнуления памяти и самокалибровки
- Возможность программной калибровки прибора
- Порты интерфейсов связи: USB Device, USB Host, LAN, RS232, WiFi (опц.).
Основные технические характеристики мультиметра OWON XDM3041
| Параметр | Диапазоны измерения | Частота измерения | Погрешность |
|---|---|---|---|
| Пост. напряжение | 600 мВ, 6 В, 60 В, 600 В, 1000 В | - | ±(0.02+0.01) |
| Перем. напряжение | 600 мВ, 6 В, 60 В, 600 В, 750 В | 20 Гц - 45 Гц | ±(2.0 + 0.10) |
| 45 Гц - 20 кГц | ±(0.2 + 0.06) | ||
| 20 кГц - 50 кГц | ±(1.0 + 0.06) | ||
| 50 кГц - 100 кГц | ±(3.0 + 0.08) | ||
| Пост. ток | 600.00 мкА | - | ±(0.06 + 0.02) |
| 6.0000 мА | ±(0.06 + 0.02) | ||
| 60.000 мА | ±(0.1 + 0.05) | ||
| 600.00 мА | ±(0.2 + 0.02) | ||
| 26.0000 А | ±(0.2 + 0.02) | ||
| 10.000 А | ±(0.250 + 0.05) | ||
| Перем. ток | 26.000 мА, 600.00 мА, 6.0000 А, 10.000 А |
20 Гц - 45 Гц | ±(2 + 0.10) |
| 45 Гц - 2 кГц | ±(0.50 + 0.10) | ||
| 2 кГц - 10 кГц | ±(2.50 + 0.20) | ||
| Сопротивление | 600.00 Ом | - | ±(0.040 + 0.01) |
| 6.0000 кОм | ±(0.030 + 0.01) | ||
| 60.000 кОм | ±(0.030 + 0.01) | ||
| 600.00 кОм | ±(0.040 + 0.01) | ||
| 6.0000 МОм | ±(0.120 + 0.03) | ||
| 60.000 МОм | ±(0.90 + 0.03) | ||
| 100.00 МОм | ±(1.75 + 0.03) | ||
| Диодный тест | 3.0000 В | - | ±(0.05 + 0.01) |
| "Прозвонка" | 1000 Ом | - | ±(0.05 + 0.01) |
| Измерение частоты и периода | 600 мВ - 750 В | 20 Гц - 2 кГц | ±(0.01 + 0.003) |
| 2 кГц - 20 кГц | ±(0.01 + 0.003) | ||
| 20 кГц - 200 кГц | ±(0.01 + 0.003) | ||
| 200 кГц - 1 МГц | ±(0.01 + 0.006) | ||
| 60 мА - 10 А | 20 Гц - 2 кГц | ±(0.01 + 0.003) | |
| 2 кГц - 10 кГц | ±(0.01 + 0.003) | ||
| Тестовый ток | |||
| Ёмкость | 6.000 нФ | 200 нА | ±(3 + 1.0) |
| 60.00 нФ | 200 нА | ±(1 + 0.5) | |
| 600.0 нФ | 2 мкА | ±(1 + 0.5) | |
| 6.000 мкФ | 10 мкА | ±(1 + 0.5) | |
| 600 мкФ | 100 мкА | ±(1 + 0.5) | |
| 10000 мкФ | 1 мА | ±(2 + 0.5) | |
| Temperature | поддержка термопар двух категорий: типа B, E, J, K, N, R, S , T и термосопротивлений Pt100, Pt385 |
||
| Функция регистратора | |||
| Интервал считывания | 5 мс - 1000 с | ||
| Память | 1М точек | ||
