Цифровой мультиметр Tektronix DMM4020

Артикул: 1-3256

• Разрядность: 5,5
• Установка 100 В: от 90 В до 110 В
• Установка 120 В: от 108 В до 132 В
• Установка 220 В: от 198 В до 242 В
• Установка 240 В: от 216 В до 264 В
• Частота: от 47 Гц до 440 Гц
• Потребляемая мощность: Пиковая 15 ВА (средняя 10 Вт)
• Задержка запуска: 400 мс
• Задержка внешнего запуска: • Джиттер внешнего запуска: • Вход системы запуска: Уровни TTL
• Выход системы запуска: макс. 5 В
• Защита входа: 1000 В, все диапазоны
• Выход за пределы диапазона: 10% для самых больших диапазонов всех функций,
кроме проверки на обрыв и проверки диодов
• Интерфейсы для подключения к ПК: RS-232C (комплект поставки включает кабель USB - RS-232
• Размеры (В x Ш x Г): 88 x 217 x 297 мм
• Вес: 2.1 кг

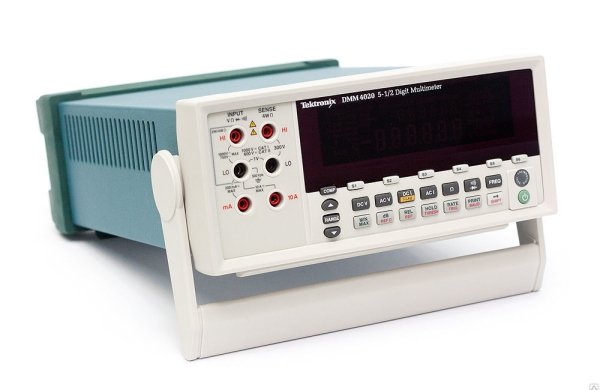

Цифровой мультиметр Tektronix DMM4020


Измерения одним нажатием кнопки
По мере усложнения разрабатываемых встраиваемых систем возникает необходимость измерять множество различных параметров для проверки всей системы в целом. Настольный 5,5 разрядный мультиметр Tektronix DMM4020 предлагает широкий набор функций в одном простом приборе. Стандартные измерения с помощью мультиметра – напряжение, сопротивление и сила тока - выполняются с точностью по постоянному напряжению до 0,015%, что обеспечивает необходимую производительность для вашей разработки. DMM4020 можно также использовать для измерения частоты и проведения проверок на обрыв цепи и проверок диодов. Это позволяет заменить счетчик, прибор для проверки на обрыв, а также цифровой мультиметр одним универсальным прибором, обеспечивая экономию места и средств.


Измерение сигналов с уровнем несколько наноампер
Для измерения тока потребляемого в режиме покоя (Standby) в современных энергосберегающих разработках необходимо анализировать очень слабые токи, часто в диапазоне микро- или наноампер. Использование стандартного мультиметра для таких измерений может привести к неточным результатам, поскольку в них, как правило, используется шунтирующее сопротивление для измерения тока. DMM4020 предлагает улучшенный метод измерения слабых токов. С помощью операционного усилителя «ток-напряжение» DMM4020 может выполнять измерения с разрешением 1 нА и минимальной нагрузкой на проверяемую цепь, что обеспечивает результаты, отражающие реальную работу устройства.


Кнопки настройки для проведения общих измерений
С помощью шести специальных переназначаемых кнопок на передней панели можно сохранить настройки для наиболее часто выполняемых измерений. Просто настройте измерительное устройство для измерений, затем нажмите Shift, а после этого одну из специальных кнопок для сохранения установок. При каждом выполнении данного измерения можно просто нажать соответствующую кнопку настройки.


Двойной дисплей
Благодаря уникальному двойному дисплею можно измерить два разных параметра одного сигнала за одно подключение.


Сравнение предельных значений
В режиме сравнения предельных значений на дисплей прибора выводится индикация вида “PASS/FAIL” (“годен/негоден”), чтобы быстро показать успешность прохождения испытания устройства. Это позволяет минимизировать ошибки при тестировании, особенно в тех случаях, когда результаты измерений близки к предельным значениям.


Простые и точные измерения по четырехпроводной методикe
Запатентованные цанговые зажимы для измерений по схеме 2х4 позволяют проводить 4-проводные измерения с помощью только двух выводов. Имеются специальные диагностические выводы для выполнения данного отключения. Вы получаете высочайшее разрешение и точность, а также удобство и простоту использования одной пары выводов.


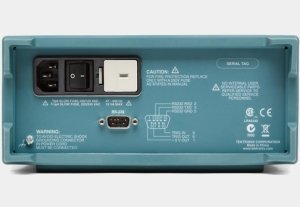

Простое подключение к ПК
Разъем RS-232 на задней панели можно использовать для подключения  ПК. Кабель USB - RS-232 включен в стандартный комплект DMM4020 для отключения к USB порту вашего компьютера.




Функции и характеристики

• Измерение напряжения, сопротивления и тока
• Проверка диодов и проверка на обрыв
• Измерения частоты
• 4-х проводное измерения сопротивления (по схеме 2х4)
• Специальные измерения утечки по постоянному току
• Шесть специальных кнопок для быстрого доступа к установкам прибора
• Режим сравнения предельных значений для испытаний типа “годен/негоден”


Подключение

• Входы на передней панели для измерений по схеме 2х4
• Разъем RS-232 на задней панели для быстрого подключения к ПК
• Комплект поставки включает кабель RS-232 - USB для подключения к ПК
• Комплект поставки включает ПО LabVIEW SignalExpress™
TE National Instrument Limited Edition


Основные технические характеристики

• Разрядность 5,5
• Основная погрешность измерения напряжения постоянного тока до 0,015% (1 год)
• Диапазон измеряемых напряжений от 200 мВ до 1000 В, с разрешением до 10 мкВ
• Диапазон измеряемых токов от 200 мкА до 10 А, с разрешением до 1 нА
• Диапазон измеряемых сопротивлений от 200 Ом до 100 МОм, с разрешением до 1 мОм
• CAT I1000 В, CAT II 600 Вn

Tektronix DMM4020




Принадлежности, входящие в комплект поставки


Измерительное устройство, диагностические
выводы TL710, двухжильный соединительный провод, резервный линейный
предохранитель, Сертификат калибровки, Гарантийный сертификат, Руководство
по технике безопасности и установке, Руководство по установке соединений,
CD-ROM с руководством пользователя (английский, французский, итальянский,
немецкий, испанский, упрощенный китайский, традиционный китайский,
корейский, русский, японский), кабель USB - RS-232 для подключения к ПК,
базовую версию программы National Instruments LabVIEW SignalExpress™ для
Tektronix,




Tektronix DMM4020

Tektronix DMM4020

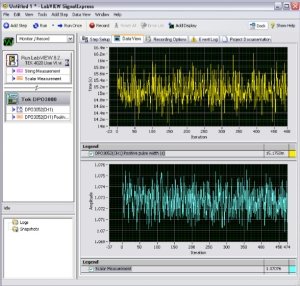

Сбор данных с помощью Signal Express в приборах Tektronix DMM4020 и DPO3052. Экспорт данных из DMM4020 в Excel при помощи ПО Signal Express.


Единый стенд для отладки

С помощью специализированного ПО (издания для Tektronix) LabVIEW SignalExpress™ компании National Instrument можно захватывать, сохранять и анализировать результаты измерений вашего мультиметра. Каждый мультиметр DMM4020 поставляется базовой версией ПО SignalExpress для управления прибором, записи данных и анализа. Опциональное профессиональное издание предлагает более 200 встроенных функций, обеспечивающих дополнительную обработку сигнала, усовершенствованный анализ, испытание в предельных условиях, а также определяемые пользователем шаги. SignalExpress поддерживает ряд приборов Tektronix, что позволяет вам создать единый измерительный стенд. После этого можно управлять различными функциями приборов всего стенда с помощью интуитивно понятного программного интерфейса. Благодаря этому можно автоматизировать сложные измерения, проводимые несколькими приборами, регистрировать данные на протяжении длительного времени, получать данные коррелированные по времени и с легкостью проводить анализ результатов при помощи одного ПК. Только компания Tektronix предлагает создание универсального измерительного стенда для упрощения и ускорения отладки сложных разработок.

Производительность, на которую можно положиться

Каждый мультиметр DMM4020 обеспечивается стандартной гарантией на три года. NI LabVIEW Signal Express поддерживает следующие приборы Tektronix: осциллографы серии MSO/DPO4000/3000/2000, осциллографы серии TDS3000C/2000B/1000B, генераторы сигналов произвольной формы/функций серии AFG3000, цифровые мультиметры серии DMM4050/4040/4020.



Рекомендуемые принадлежности
Tektronix TL710 Tektronix TL705 Tektronix TL725 Tektronix AC4000
Tektronix TL710 Высококачественный
диагностический вывод
Tektronix TL705 Вывод для
прецизионных измерений сопротивления
по схеме 2х4, 1000 В
Tektronix TL725 Пинцет для измерений
сопротивления SMD
компонентов по схеме 2х4
Tektronix AC4000 Мягкий кейс
для транспортировки



Характеристики
Установка 100 В от 90 В до 110 В
Установка 120 В от 108 В до 132 В
Установка 220 В от 198 В до 242 В
Установка 240 В от 216 В до 264 В
Частота от 47 Гц до 440 Гц
Потребляемая мощность Пиковая 15 ВА (средняя 10 Вт)
Задержка запуска 400 мс
Задержка внешнего запуска
Джиттер внешнего запуска
Вход системы запуска Уровни TTL
Выход системы запуска макс. 5 В
Защита входа 1000 В, все диапазоны
Выход за пределы диапазона 10% для самых больших диапазонов всех функций,
кроме проверки на обрыв и проверки диодов
Интерфейсы для подключения к ПК RS-232C (комплект поставки включает кабель USB - RS-232
Размеры (В x Ш x Г) 88 x 217 x 297 мм
Вес 2.1 кг




Характеристики напряжения постоянного тока
Максимальное входное напряжение 1000 В для любого диапазона
Подавление синфазного сигнала 120 дБ при 50 или 60 Гц 0,1% (асимметрия 1 кОм)
Подавление аддитивных сигналов 80 дБ при низкой скорости
Нелинейность A/D 15 ppm диапазона
Входной ток смещения
Соображения по стабилизации

Время установки измерения зависит от импеданса источника,
диэлектрических характеристик кабелей,
а также изменений входного сигнала




Характеристики переменного тока
Максимальное входное напряжение 750 ВСР.КВ. или 1000 В пиковое, либо
произведение 8 х107 Вольт-Герц
Способ измерений Связанное по переменному току, истинное среднеквадратическое
значение. Измерение переменной составляющей тока входа со
смещением до 1000 В пост. тока в любом диапазоне
Полоса пропускания фильтра переменного тока 20 Гц – 100 кГц
Подавление синфазного сигнала 60 дБ при 50 Гц или 60 Гц (асимметрия 1 кОм)
Максимальный коэффициент амплитуды 3:1 при полном масштабе
Дополнительные погрешности коэффициента амплитуды Коэффициент амплитуды 1-2, 0,05% полного масштаба
Коэффициент амплитуды 2-3, 0,2% полного масштаба
Относится только к несинусоидальным сигналам




Сопротивление
Способ измерений Источник тока, относительно входа LO
Макс. сопротивление выводов
(сопротивление 4 проводов)
10% диапазона на вывод для диапазонов 200 Ом,
2 кОм. 1 кОм на вывод для всех других диапазонов.
Защита входа 1000 В для всех диапазонов




Постоянный ток
Защита входа Предохранители 11 А/1000 В и 440 мА/1000 В, доступ к которым
осуществляется с помощью специальных приспособлений
Параллельное сопротивление 0,01 Ом для диапазонов 2 А и 10 А 1 Ом для 20 мА и 200 мА
Нагрузочное напряжение




Переменный ток
Защита входа Предохранители 11 А/1000 В и 440 мА/1000
В, доступ к которым осуществляется с
помощью специальных приспособлений
Способ измерений Связанное по переменному току, истинное
среднеквадратическое значение.
Параллельное сопротивление 0,01 Ом для диапазонов 2 A и 10 A
1 Ом для 20 мА и 200 мА
Полоса пропускания фильтра переменного тока 20 Гц – 100 кГц
Максимальный коэффициент амплитуды 3:1 при полном масштабе
Дополнительные погрешности коэффициента амплитуды Коэффициент амплитуды 1-2, 0,05% полного масштаба
Коэффициент амплитуды 2-3, 0,2% полного масштаба
Относится только к несинусоидальным сигналам




Частота
Время стробирования 131 мс
Способ измерения Вход, связанный по переменному току, с функцией измерения напряжения
переменного тока
Соображения по стабилизации При измерении частоты после изменения напряжения смещения постоянного тока
могут возникнуть ошибки. Для наиболее точных измерений следует подождать
1 секунду до стабилизации постоянной времени RC-цепи с входным блоком
Соображения по измерениям Для уменьшения погрешностей измерения экранируйте входы от внешних
помех во время измерения сигналов низкого напряжения, низкой частоты




Отсутствие обрывов цепи
Порог отсутствия обрывов цепи 20 Ом
Испытательный ток 1 мА
Время отклика 100 Выб./с со звуковым сигналом
Скорость Быстрая
Максимальное показание 199,99 Ом
Разрешение 0,01 Ом




Проверка диодов
Время отклика 100 Выб./с со звуковым сигналом
Скорость Быстрая
Максимальное показание 1,9999 В
Разрешение 0,1 мВ
