• Быстрые измерения - до 100 отсчётов в секунду
• Измерение напряжения постоянного тока до 300 В с разрешением 5½ разрядов
• Возможность измерения частоты и температуры
• Широкий диапазон измерения:
− напряжения постоянного тока: от 1 мкВ до 300 В
− напряжения переменного тока: от 1 мкВ СКЗ до 250 В СКЗ
− силы постоянного тока: от 1 мкА до 2 А
− силы переменного тока: от 1 мкА СКЗ до 2 А СКЗ
• Совместимость со стандартами Hi-Speed USB 2.0, USBTMC 488.2
• Возможность использования в качестве автономных устройств или модулей
• Программное обеспечение Agilent Measurement Manager (AMM) в стандартной комплектации прибора
• Cовместимость с широким набором сред разработки приложений (ADE)

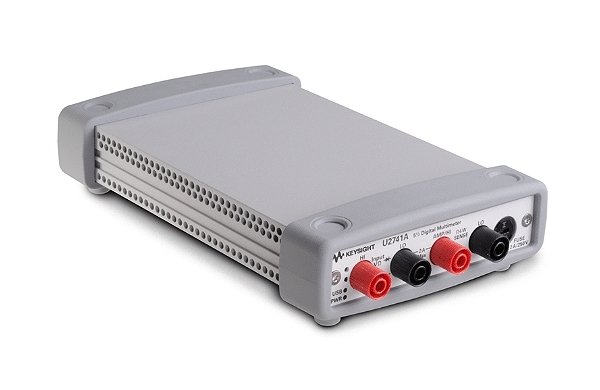

U2741A цифровой мультиметр с разрешением 5½ разрядов, который стал последним добавлением к семейству модульных устройств с шиной USB компании Agilent. Он может работать либо как автономный прибор, либо в качестве модуля в базовом блоке модульных приборов U2781A. Он обладает различными свойствами и функциями, чтобы соответствовать текущим требованиям пользователей.
Широкий набор функций и свойств
Мультиметр U2741A предоставляет возможность точных измерений с разрешением 5½ разрядов. Он предлагает также широкий набор измерительных функций и свойств, несмотря на его невысокую стоимость. U2741A выполняет измерение напряжения и силы постоянного тока, напряжения и силы переменного тока, 2и 4проводное измерение сопротивления, измерение частоты, температуры, испытание диодов и проверку непрерывности электрических цепей.
Функция регистратора данных с программным обеспечением AMM
Программное обеспечение Agilent Measurement Manager (AMM) включает функцию регистратора, которая позволяет пользователю настроить её под свои потребности при регистрации данных. Данные могут быть запомнены для последующего анализа, если включить соответствующую опцию. Диапазон интервала захвата данных можно установить от 0 до 100 секунд. Используя это свойство, пользователь может запустить U2741A с целью выполнения измерений в течение заданного интервала и проверить результаты после его завершения. Данные можно запомнить в формате файла CSV (переменные, разделённые запятыми).
Принадлежности, входящие в комплект поставки
• Адаптер переменного/постоянного тока 12 В, 2 A
• Сетевой шнур
• Стандартный комплект измерительных щупов
• Интерфейсный кабель USB с соединителями Standard A и Mini-B
• Комплект для монтажа в базовый блок
• Компактдиск Agilent AutomationReady (содержит набор библиотек Agilent IO Libraries Suite)
• Краткое руководство по вводу в эксплуатацию Agilent USB Modular Products Quick Start Guide
• Компакт-диск?Agilent USB Modular Products Reference CD-ROM
• Краткая справочная карта по модульным устройствам с шиной USB
• Сертификат калибровки
Принадлежности, поставляемые по дополнительному заказу
• E2308A Температурный пробник на основе термистора 5 кОм
• Защищённый кабель USB длиной 2 м, U2921A-101
Технические характеристики
| Технические характеристики измерения постоянных величин 1 | |||||
| Вид измерения |
Предел | Входной импенданс | Испыт. ток/напряжение на нагрузке, шунт. сопрот. | Погрешность ± (% от отсчёта + % от предела) | Температ. коэффициент 0 °C - 18 °C 28 °C - 55 °C |
| Напряжение постоянного тока 2 | 100,000 мВ 1,00000 В 10,0000 В 100,000 В 300,000 В |
10 MОм 10 MОм 10 MОм 10 MОм 10 MОм |
- - - - - - |
0,015 + 0,008 0,015 + 0,005 0,018 + 0,005 0,018 + 0,005 0,018 + 0,005 |
0,002 + 0,0008 0,001 + 0,0005 0,002 + 0,0005 0,002 + 0,0005 0,002 + 0,0005 |
| Сила постоянного тока 3 | 10,0000 мA 100,000 мA 1,0000 A 2,0000 A |
- |
< 0,2 В, 10 Ом < 0,2 В, 1 Ом < 0,3 В, 0,1 Ом < 0,8 В, 0,1 Ом |
0,06 + 0,015 0,06 + 0,015 0,15 + 0,007 0,15 + 0,007 |
0,005 + 0,0025 0,008 + 0,002 0,005 + 0,002 0,005 + 0,002 |
| Сопротивление 4 | 100,000 Ом 1,00000 кОм 10,0000 кОм 100,000 кОм 1,00000 MОм 10,0000 MОм 100,000 MОм |
- - - - - - - |
1,0 мA 1,0 мA 100 мкA 100 мкA 1 мкA 225 пA 225 нA || 10 MОм |
0,03 + 0,008 0,03 + 0,005 0,03 + 0,005 0,03 + 0,005 0,06 + 0,005 0,25 + 0,005 2,0 + 0,005 |
0,006 + 0,0008 0,006 + 0,0005 0,006 + 0,0005 0,006 + 0,0005 0,01 + 0,0005 0,025 +0,0005 0,3 + 0,0005 |
| Испытание диодов 5 | 1,0000 В | - | 1,00 мA | 0,015 + 0,03 | 0,005 + 0,0005 |
| Непрерывн. электр. цепей 6 | 1,0000 кОм | - | 1,00 мA | 0,05 + 0,03 | 0,005 + 0,0005 |
| Технические характеристики измерения переменных величин Напряжение переменного тока |
|||||
| Вид измерения | Погрешность ± (% от отсчёта + % от предела) Частота (Гц) |
||||
| Предел | 20 ~ 45 | 45 ~ 10К | 10К ~ 30К | 30К ~ 100К | |
| Напряжение переменного тока, СКЗ | 100,000 мВ 1,00000 В 10,0000 В 100,000 В 250,000 В |
1 + 0,1 1 + 0,1 1 + 0,1 1 + 0,1 1 + 0,1 |
0,2 + 0,1 0,2 + 0,1 0,2 + 0,1 0,2 + 0,1 0,2 + 0,1 |
1,5 + 0,3 1,0 + 0,1 1,0 + 0,1 1,0 + 0,1 1,0 + 0,1 |
5,0 + 0,3 3,0 + 0,2 3,0 + 0,2 3,0 + 0,2 3,0 + 0,2 |
| Температурный коэффициент при измерении напряжения переменного тока (от 0 °C до 18 °C, от 28 °C до 55 °C) |
|||||
| Температурный коэффициент | 100,000 мВ 1,00000 В 10,0000 В 100,000 В 250,000 В |
0,02 + 0,02 | 0,02 + 0,02 | 0,05 + 0,02 | 0,1 + 0,02 |
| Сила переменного тока | |||||
| Вид измерения | Предел | Напряжение на нагрузке шунт. сопрот. | Погрешность ±(% от отсчёта + % от предела) Частота (Гц) |
||
| 20 ~ 45 | 45 ~ 1К | 1К ~ 10К | |||
| Сила переменного тока, СКЗ | 10,0000 мА 100,000 мА 1,00000 А 2,0000 А |
< 0,2 В, 10 Ом < 0,2 В, 1 Ом < 0,3 В, 0,1 Ом < 0,8 В, 0,1 Ом |
1,5 + 0,1 1,5 + 0,1 1,5 + 0,1 1,5 + 0,1 |
0,5 + 0,1 0,5 + 0,1 0,5 + 0,1 0,5 + 0,1 |
2 + 0,2 2 + 0,2 2 + 0,2 2 + 0,2 |
| Температурный коэффициент при измерении силы переменного тока (от 0 °C до 18 °C, от 28 °C до 55 °C) |
|||||
| Температурный коэффициент | 10,0000 мА 100,000 мА 1,00000 А 2,0000 А |
0,02 + 0,02 | 0,02 + 0,02 | 0,02 + 0,02 | |
| Частота | |||||
| Вид измерения | Предел | Погрешность ±(% от отсчёта +% от предела) | Миним. входная частота | Температурный коэффициент (% от предела) | |
| Частота | от 20 кГц до 300 кГц | 0,0200 + 0,003 | 1 Гц | 0,005 | |
| Температура | |||||
| Вид измерения | Тип термистора | Предел | Погрешность | Температурный коэффициент | |
| Температура | 5 кОм | от –80,0 °C до 150 °C | Погрешность пробника + 0,2 °C | 0,002 °C | |
1 Гарантируются по истечении 30 минут времени установления рабочего режима, времени
интегрирования 20 PLC (периодов сети питания) и температуры калибровки от 18 °C
до 28 °C. Если число PLC равно 0 и 0,025, добавить 0,01% от предела.
2 Допускается превышение 20% на всех пределах, кроме 300 В напряжения постоянного
тока. Защита входа до 300 В напряжения постоянного тока.
3 Вход защищён плавким предохранителем 2 А, 250 В, доступным с передней панели.
4 Технические характеристики даны для 2или 4проводной схемы измерения сопротивления
с использованием функции измерения с нулевым значением (Null) в программе AMM. Без
этой функции дополнительная погрешность составляет 0,2 Ом. Защита входа до 300 В
напряжения постоянного тока. Число PLC больше 1.
5 Погрешность гарантируется только для напряжения, измеренного на входных клеммах.
6 Порог обнаружения обрыва: фиксированный, менее 10 Ом.
