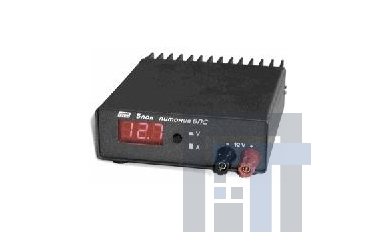

Блок питания специальный БПС
Блок питания специальный БПС
Предназначен для электропитания радиоэлектронной аппаратуры, в частности стационарных ра-диостанций. Блок обеспечивает преобразование переменного напряжения однофазной сети переменного тока в стабилизированное постоянное выходное напряжение, измерение и индикацию выходного тока или напряжения.
Блок имеет защиту от перегрузок, коротких замыканий и перегрева. Модификация блока БПС-Р имеет дополнительный выход для подключения внешнего вентилятора охлаждения. Модификация блока БПС-РА имеет дополнительный вход для подключения внешней свинцово-кислотной аккумуляторной батареи, которая обеспечивает резервирование электропитания нагрузки блока.
Основные технические характеристики
• Номинальное выходное напряжение, В Uo ± 1 %, где Uo выбирается из диапазона от 10,5 до 15 В в зависимости от требований потребителя и наличия аккумуляторной батареи.
• Диапазон выходных токов, А от 0 до 10
• Нестабильность выходного напряжения при изменении входного напряжения, тока нагрузки и температуры окружающей среды, В, не более 0,2
• Размах пульсаций выходного напряжения, мВ, не более 25
• Средняя мощность нагрузки при непрерывной эксплуатации, Вт, не более 100
• Время непрерывной работы блока, часов, не менее 24
• Погрешность измерения выходных параметров, %, не более 2
• Температура радиатора блока, при которой включается внешний вентилятор, 0С 40 ± 5
• Напряжение отключения внешней аккумуляторной батареи при разряде, В 10,5 ± 0,3
• Уровень индустриальных радиопомех, создаваемых при работе блока не
превышает значений, установленных в ГОСТ 30429-96 для группы 2.1.2.
• Рабочие условия эксплуатации:
температура окружающей среды от минус 25 0С до плюс 55 0С;
относительная влажность воздуха до 93 % при температуре 25 0С;
атмосферное давление от 94 до 106 кПа;
напряжение питающей сети 220 (+22-88) В частотой от 47 до 63 Гц.
• Мощность, потребляемая блоком при номинальном напряжении сети, не превышает 250 ВА.
• Масса блока не превышает 1,2 кг.
• Габаритные размеры (ширина х высота х глубина) блока - 145 х 55 х 210 мм.
• Наработка на отказ не менее 10 000 часов.
