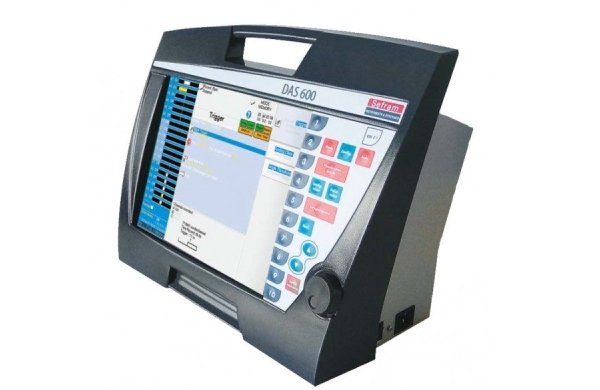

Безбумажное записывающее устройство DAS600SV

Артикул: 1-345930

6 аналоговых каналов, универсальные изолированные входы, частота, термопары, 16 логических каналов, разрешение 14 бит, цветной тонкоплёночный ЖК-дисплей (12 дюймов) максимальная частота выборки: 1Мс/с на канал, ширина полосы: 100 кГц, память: 32 M слово, встроенный жёсткий диск: 80 Гб, интерфейсы: USB, XGA, Ethernet, безопасность: IEC 1010 – CAT III – 600 В. Не имеет вентилятора, может использоваться в особых окружающих условиях.


Прибор DAS 600 имеет конфигурацию с 6 аналоговыми каналами и 16 логическими каналами. Входная плата позволяет использование для различных целей (напряжение постоянного и переменного тока, частота, температура) . Прибор DAS 600 является самым простым в эксплуатации записывающим устройством на современном рынке. Концепция предыдущих семейств приборов сохранилась, добавилась поддержка операционной системы Linux. Все параметры отображаются на дисплее. Имеется доступ ко всем функциям и параметрам с помощью компьютерной мыши. Для каждой функции имеется экранное меню “Help” («Помощь»).   Основные функции:

  • 6 аналоговых каналов
  • Универсальные изолированные входы
  • Напряжение постоянного тока, TRMS AC+DC (истинное среднеквадратичное значение, пост.+перем. ток)
  • Частота, термопары
  • 16 логических каналов
  • Функция анализа электроэнергии
  • Разрешение 14 бит
  • Цветной тонкоплёночный ЖК-дисплей (12 дюймов)
  • Максимальная частота выборки: 1Мс/с на канал
  • Ширина полосы: 100 кГц
  • Память: 32 M слово
  • Встроенный жёсткий диск: 80 Гб
  • Интерфейсы: USB, XGA, Ethernet
  • Безопасность: IEC 1010 – CAT III – 600 В
  • Не имеет вентилятора, может использоваться в особых окружающих условиях

 Технические характеристики:

Универсальная входная плата
Каналы: 6 на плату
Диапазон напряжений постоянного тока От 1 мВ до 1000 В
Максимальный сдвиг: ± 5 диапазонов (кроме 1000 В)
Погрешность: ± 0,1% ± 10 мкВ ± 0,1% сдвига
TRMS AC+DC (истинное среднеквадратичное значение, пост.+перем. ток): От 200 мВ до 500 В
Ширина полосы (-3дБ): От 5 Гц до 500 Гц
Пик-фактор: 2,2
Частота
Чувствительность 300 мВ (среднекв.) мин.
Коэфф. заполнения 10%
Диапазон частот От 10 Гц  до 100 КГц
Базовая погрешность 0,2% от полной шкалы
Максимальное входное напряжение ± 500 В пост. тока или 440 В перем. тока (синус)
Выборка
Разрешение 14 бит
Частота выборки 1M выборок/сек. на канал макс.
Объём памяти 32M слово в сегментах до 128 блоков
Запуск Положительный фронт, отрицательный фронт, на логический вход, с задержкой, порог «да-нет»
Предварительный  запуск От -100% до +100%
Ширина полосы
Ширина полосы аналогового входа (-3дБ) диапазон >1 В: 100 КГц диапазон ≤ 50 мВ-1 В: 50 КГц
Программируемые цифровые фильтры 10 Гц, 100 Гц,1 КГц,10 КГц
Входной импеданс (постоянный ток) >25 MОм для диапазона
Входная ёмкость 150 пФ типовое значение
Максимальное входное напряжение Между каналом и общей землёй ± 500 В Между 2 контактами одного канала ± 500 В
Изоляция между землёй и одним каналом >100 MОм при 500 В постоянного тока
Логический вход
Каналы 16
ТТЛ - максим. напряжение 24 В
Возможные функции Сбор данных по запускам по сигналу тревоги в виде логических слов Сбор данных в режиме памяти 4, 8, 16 каналов вывода на бумагу
Питание сенсора 12 В постоянного тока
Сигналы тревоги 3 (2 ТТЛ, 1 реле)

  Общие технические характеристики:

Дисплей
Экран: Цветной тонкоплёночный ЖК-дисплей 12 дюймов Функции f(t) и XY Трансфокатор, курсоры, dV, dT и трансфокатор между курсорами
Расчётные функции: y=ax+b , y=/x/+b, y=a√x+b+c, y=ax2+b, y=(log x)+b, yae(x+b)+c +, - , x , / между каналами
Автоматические измерения 20 видов автоматических измерений (частота, температура, напряжение и т.д.)
Хранение данных
Резервирование установок: 16 наименований в ОЗУ, на жёстком диске неограниченно
Встроенный жёсткий диск 80 Гб
Интерфейсы 4 USB-порта, VGA, Ethernet
Другие технические характеристики
Электропитание От 85 В до 264 В перем., 47 - 63 Гц
Макс. потребляемая мощность: 60 Вт
Размеры и вес 384 x 445 x 195 , 7,5 кг
Диапазон рабочей температуры: От 0°C до 40°C
Система охлаждения Диапазон температуры хранения: Внутренняя конвекция без вентилятора От -20°C до 60°C
Макс. относительная влажность 80% (без конденсата)
Гарантийный срок 1 год
Безопасность Стандарт IEC1010 CAT III , 600В

  Информация для заказа:     SEFRAM DAS600 - 6-канальное записывающее устройство (универсальный вход)
