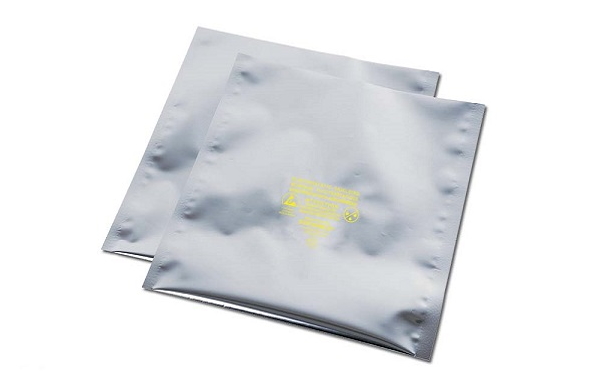

Антистатические влагозащитные металлизированные пакеты подходят для упаковки печатных плат, микросхем и других изделий, чувствительных к электростатическому разряду, которые, кроме того, необходимо защитить от влаги при транспортировке или при длительном хранении.
Основное назначение антистатических влагозащитных металлизированных пакетов - это перемещение чувствительных к электростатическому разряду компонентов (изделий) между зонами (участками) защищенными от электростатических разрядов, например между рабочими столами, а также при выносе из зоны EPA. Эта серия пакетов обеспечивает надежную влагозащиту ЭРИ и защиту от EMI и RFI. Подходят для вакуумной запайки.
Соответствуют стандартам:
- ГОСТ Р 53734.1 (МЭК 61340-1). Электростатика. Электростатические явления. Физические основы, прикладные задачи и методы измерения.
- ГОСТ Р 53734.2.3 (МЭК 61340-2-3) Электростатика. Часть 2.3. Методы определения электрического сопротивления твердых плоских материалов, используемых с целью предотвращения накопления электростатического заряда.
- ГОСТ Р 53734.5.1 (МЭК 61340-5-1). Электростатика. Защита электронных устройств от электростатических явлений.
- ГОСТ Р 53734.5.3 (МЭК 61340-5-3). Электростатика. Защита электронных устройств от электростатических явлений. Требования к упаковке изделий, чувствительных к электростатическим разрядам
- ANSI/ESD S20.20; ANSI/ESD S541; ANSI/ESD STM11.31; MIL-STD-3010, 10034; MIL-STD-3010, 2065; EIA 541; ASTM D1876-93; ASTM D882; ASTM F1249; ASTM E168; FTMS 101C, Method 3005; IPC-TM-650 2.4.1.
Технические характеристики
- Размер 125x760 мм;
- Состав: алюминиевый защитный слой, рассеивающий полиэстер, рассеивающий полиэтилен (внутренний слой пакета)
- Толщина: 100 мкм;
- Пооверхностное сопротивление: 108-1010 Ом;
- Скорость стекания заряда: не более 2 сек;
- Защита от EMI и RFI;
- Электростатическая защита: менее 10 нДж (по ANSI/ESD STM11.31);
- Защита от статики: 20 В (по EIA 541);
- Образование статических зарядов - тефлоном: - 0.09 nC/sq.in (Modified Incline Plane);
- Образование статических зарядов - кварцем: + 0.10 nC/sq.in (Modified Incline Plane);
- Сопротивление проколу: более 20 lbs (4.54 кг) (по MIL-STD-3010, 2065);
- Тепловая спайка: более 11 lbs/in (по ASTM D1876-93);
- Усилие разрыва: более 12 PSI (по ASTM D882);
- Скорость проникновения водяных паров (MVTR): менее 0.02 (г/100 кв.дюйм /24 часа) (по ASTM F1249);
- Чистота: силикон не обнаружен (по ASTM E168);
- Коррозия: Отсутствие признаков коррозии, окрашивания или травление материала (по FTMS 101C, Method 3005);
- Маркировка адгезии: соответствует IPC-TM-650 2.4.1;
- Совместимы с поликарбонатом. Пакеты не содержат аминов, N-октановой кислоты, силиконов и тяжелых металлов;
- На пакетах нанесена маркировка (знак ESD) в соответствии с требованиями стандарта IEC 61340-5-1 и IEC 61340-5-3.
- Подходят для вакуумной запайки.
- Упаковка: 100 шт.;
- Производство: КНР.
