Антенны широкополосные зеркальные направленные R&S AC008

Артикул: 1-17297

• Диапазон рабочих частот от 850 МГц до 26,5 ГГц
• Легкий вес и компактный размер
• Возможность применения облучателей с круговой и линейной поляризацией
• Возможность оснащения МШУ
• Точность позиционирования, простота транспортировки

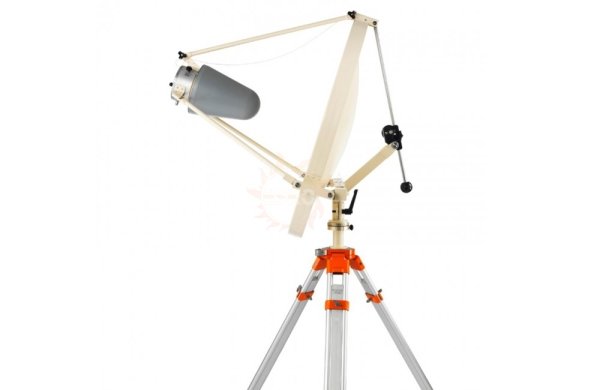

Высокочастотная направленная антенна R&S®АС008 перекрывает частотный диапазон 0,85 – (26,5) ГГц (зависит от применяемого облучателя), состоит из отражателя диаметром 0,9 м и широкополосного облучателя, расположенного в его фокусе и позиционирующего по двум осям устройства.
R&S®АС008 применяется для радиомониторинга и измерений в широком диапазоне частот. Легкий вес, относительно небольшие размеры и малое время сборки делают R&S®АС008 идеальной антенной для мобильных измерений (на открытых площадка и в камерах).
Благодаря специальной конструкции опоры крепления облучателя антенна может быть собрана и разобрана за несколько секунд. Для этого необходимо вытащить верхний штырь из опор, прислонить оставшиеся два штыря вместе с измерительными кабелями к блюду отражателя и зафиксировать в этом положении. Диапазон изменения азимута антенны позволяет установить любой требуемый угол. Если используется дистанционное поворотное устройство, то устройство ручной установки может быть удалено.

Особенности:

• Диапазон рабочих частот от 850 МГц до 26,5 ГГц
• Легкий вес и компактный размер
• Возможность применения облучателей с круговой и линейной поляризацией
• Возможность оснащения МШУ
• Точность позиционирования, простота транспортировки



Технические характеристики:

Параметр Значение
Частотный диапазон от 0,85 до 26,5 ГГц
Диапазон установки угла
по азимуту 360°
по углу места от -6° до +44°
Поляризация
облучатель R&S®HL024A1 два ортогональных поляризационных канала
облучатель R&S®HL050 линейная
облучатель R&S®HL024S2 линейная или круговая
Коэффициент усиления от 15 до 40 дБ
Ширина диаграммы направленности на уровне 0,5 от 20° до 1,5°
Входное сопротивление 50 Ом
КСВН £2,5
Входной разъем SMA (мама)
Размеры
диаметр отражателя 0,9 м
толщина 0,4 м (сложена для транспортировки)
масса 12 кг (без треноги)
Средняя наработка на отказ более 500 000 ч
Диапазон рабочих температур от -30 до +50°С
