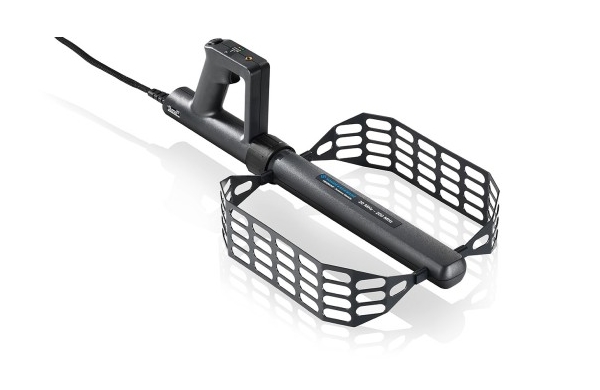

R&S®HE400 - портативная направленная антенна в первую очередь предназначена для обнаружения передатчиков и источников помех. Направление источников сигналов определяется посредством ориентации антенны в сторону максимального уровня сигнала.
Антенна оптимизирована для устройств от компании Rohde & Schwarz, например, для R&S®PR100 и R&S®FSH.
Особенности и преимущества антенны R&S®HE400:
- Широкий динамический диапазон благодаря возможности переключения между активным и пассивным режимами (выкл./вкл. LNA).
- Автоматическое определение поляризации и антенных модулей.
- Кнопка внешнего запуска приемника.
- Четкая диаграмма направленности с ориентацией передней части на максимальный уровень принимаемого сигнала в диапазоне частот ОВЧ, УВЧ и СВЧ.
- Благодаря конструкции антенны и используемому материалу, которые обеспечивают минимальный вес, обеспечивается эксплуатация без износа.
- Может использоваться при вертикальной или горизонтальной поляризации во всем частотном диапазоне.
- В комплект поставки входят приемник GPS/ГЛОНАСС и электронный компас.
- Может быть установлена на штативе (с резьбой 1/4”).
- Переходник с резьбой для держателя планшета или смартфона.
- Комплект сменных кабелей между антенной и приемником.
Технические характеристики
ВЧ-характеристики антенных модулей | |
---|---|
Диапазон частот R&S®HE400HF | От 8,3 кГц до 30 МГц |
Диапазон частот R&S®HE400VHF | От 20 до 200 МГц |
Диапазон частот R&S®HE400LP | От 450 МГц до 8 ГГц |
Диапазон частот R&S®HE400UWB | От 30 МГц до 6 ГГц |
Диапазон частот R&S®HE400CEL | От 700 МГц до 2,5 ГГц |
Поляризация | настраиваемая, линейная горизонтальная или вертикальная |
Входной импеданс | 50 Ω |
КСВН | < 3,5, тип. 2,0 (кроме ВЧ-модуля) |
ВЧ-характеристики ручки антенны | |
Диапазон частот | От 8,3 кГц до 8 ГГц |
Номинальный импеданс | 50 Ω |
Вых. КСВН (от 1 МГц до 8 ГГц) | < 2,5, тип. 2.0 |
Вых. IP3 (от 1 МГц до 8 ГГц) | тип. 20 дБмВт |
Вых. CP 1 дБ (от 10 МГц до 8 ГГц) | тип. 10 дБмВт |
Мощность на ВЧ-входе | макс. 20 дБмВт |
Пробивная напряженность поля | >10 В/м |
Диапазон рабочих температур | От –10° C до +55°C |
Диапазон температур хранения | От –25° C до +70°C |
Нагрев во влажной среде | 95 % при +25°C/+55°C |
Размеры и вес (со сверхширокополосным модулем) | |
Длина × высота x диаметр | прибл. 600 × 285 x 60 мм |
Масса | прибл. 1,0 кг |
