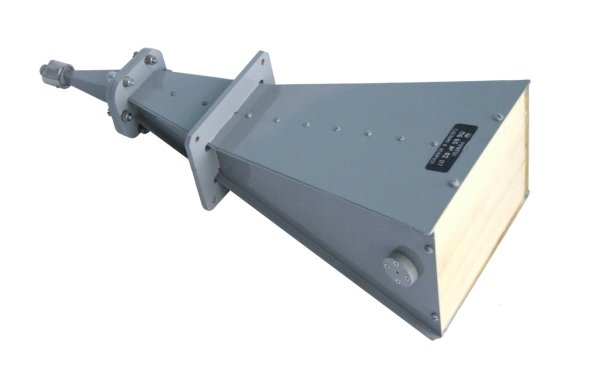

Антенна измерительная МНИПИ П6-65

Артикул: 1-16802

• Рабочий диапазон частот, ГГц от 2,0 до 25,95
• Эффективная площадь, см2, не менее
в диапазоне частот от 2 до 15 ГГц 25
в диапазоне частот от 15 до 25,95 ГГц 15
• Коэффициент стоячей волны входа (КСВ), не более 2,0
• Уровень сигнала при ортогональной поляризации, дБ, не более минус 20
• Уровень боковых лепестков, дБ, не более минус 8
• Рабочие условия эксплуатации антенны:
температура окружающего воздуха от минус 50 до плюс 60оС
• Входной соединитель - стандартный коаксиальный разъём или SMA-типа
• Габаритные размеры антенны измерительной - 410х164х114 мм
• Масса антенны измерительной - 2,0 кг

Антенна предназначена для работы в полевых, заводских и лабораторных условиях и может комплектоваться опорно-поворотным устройством (ОПУ), обеспечивающим ориентацию антенны по азимуту, углу места, плоскости поляризации и высоте.

Антенна представляет собой рупор, выполненный как одно целое с диапазонным волноводно-коаксиальным переходом.
Для коррекции фазовых искажений и обеспечения нормальной формы диаграммы направленности в рабочем диапазоне частот в апертуре измерительной антенны установлена линза из пенопласта.

Антенна измерительная П6-65 совместно с измерительными приемными устройствами и генераторами применяется для измерения плотности потока мощности электромагнитного поля синусоидальных, шумовых и импульсных сигналов, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока мощности.

• Рабочий диапазон частот, ГГц от 2,0 до 25,95
• Эффективная площадь, см2, не менее
в диапазоне частот от 2 до 15 ГГц 25
в диапазоне частот от 15 до 25,95 ГГц 15
• Коэффициент стоячей волны входа (КСВ), не более 2,0
• Уровень сигнала при ортогональной поляризации, дБ, не более минус 20
• Уровень боковых лепестков, дБ, не более минус 8
• Рабочие условия эксплуатации антенны:
температура окружающего воздуха от минус 50 до плюс 60оС
• Входной соединитель - стандартный коаксиальный разъём или SMA-типа
• Габаритные размеры антенны измерительной - 410х164х114 мм
• Масса антенны измерительной - 2,0 кг
