Антенна измерительная МНИПИ П6-64

Артикул: 1-16799

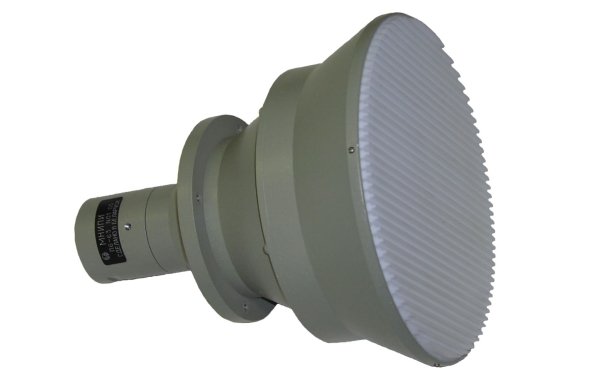

• Антенна представляет собой конический рупор с установленной в его раскрыве фокусирующей линзой из фторопласта
• Рабочий диапазон частот – (25,95 - 37,5) ГГц
• Коэффициент усиления - ≥ 29 дБ
• Предел доп. погреш. коэфф. усиления- ≤ ± 1,0 дБ
• Коэффициент стоячей волны (КСВ) входа - ≤ 1,4
• Уровень сигнала при ортогон. поляриз. - ≤ – 30 дБ
• Уровень боковых лепестков - ≤ – 15 дБ
• Габарит.размеры, мм - 157х177
• Масса - 2,2 кг
• Рабоч.условия экспуатации - –50 ≤ t° ≤+60°С
• RH – 95 % при t° = 35°С
• Рмин.= 60 кПа (460 мм рт.ст.)

Антенна предназначена для преобразования электромагнитной волны в свободном пространстве в волну в волноводном тракте. Антенна представляет собой конический рупор с установленной в его раскрыве фокусирующей линзой из фторопласта. Для согласования волнового сопротивления линзы с волновым сопротивлением свободного пространства на неосвещенной поверхности линзы применен согласующий двухступенчатый чебышевский трансформатор. Для согласования круглого волновода на входе рупора с прямоугольным волноводом входа антенны сечением 11х5,5 мм применен ступенчатый переход. В комплект антенны входит волноводно-коаксиальный переход с коаксиальным соединителем сечением 3,5/1,52 мм (или SMA).

• Антенна представляет собой конический рупор с установленной в его раскрыве фокусирующей линзой из фторопласта
• Рабочий диапазон частот – (25,95 - 37,5) ГГц
• Коэффициент усиления - ≥ 29 дБ
• Предел доп. погреш. коэфф. усиления- ≤ ± 1,0 дБ
• Коэффициент стоячей волны (КСВ) входа - ≤ 1,4
• Уровень сигнала при ортогон. поляриз. - ≤ – 30 дБ
• Уровень боковых лепестков - ≤ – 15 дБ
• Габарит.размеры, мм - 157х177
• Масса - 2,2 кг
• Рабоч.условия экспуатации - –50 ≤ t° ≤+60°С
• RH – 95 % при t° = 35°С
• Рмин.= 60 кПа (460 мм рт.ст.)
