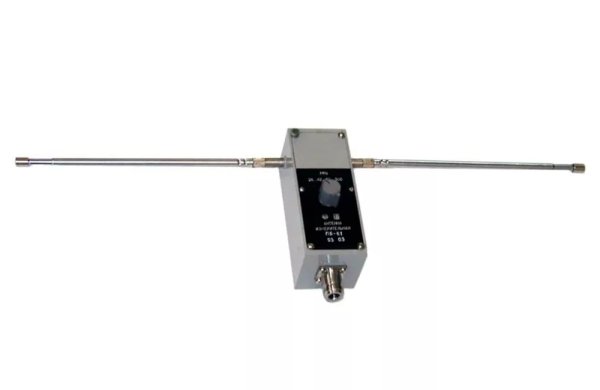

Антенна измерительная МНИПИ П6-61

Артикул: 1-16783

• Антенна представляет собой узкополосный волновой вибратор
• Рабочий диапазон частот 26,0 – 300 МГц
• Волновое сопротивление входа - 50 Ом
• Предел доп. погреш. коэфф. усиления- ≤ ± 1,5 дБ
• Коэффициент стоячей волны (КСВ) входа - ≤ 2
• Уров. сигнала при ортогон. поляризации - ≤ –20 дБ
• Поляриз. в вертикальной плоскости - 0 – 180°
• Габар. размеры, мм – 145х75х1720
• Масса - 0,7 кг
• Рабоч. условия экспуатации –50 ≤ t° ≤ +60°С
• RH – 95 % при t° = 35°С
• Рмин.= 60 кПа (460 мм рт.ст.)

Антенна предназначена для измерения напряженности электромагнитного поля совместно с измерительными приемными устройствами. Антенна является биконической вибраторной, состоящей из двух обращенных вершинами друг к другу конусов конечной длины. Диаграмма направленности антенны подобна диаграмме полуволнового вибратора. Электрические характеристики антенны приведены совместно с придаваемым к ней рабочим кабелем длиной 10 м. Антенна имеет стандартный коаксиальный соединитель.

• Антенна представляет собой узкополосный волновой вибратор
• Рабочий диапазон частот 26,0 – 300 МГц
• Волновое сопротивление входа - 50 Ом
• Предел доп. погреш. коэфф. усиления- ≤ ± 1,5 дБ
• Коэффициент стоячей волны (КСВ) входа - ≤ 2
• Уров. сигнала при ортогон. поляризации - ≤ –20 дБ
• Поляриз. в вертикальной плоскости - 0 – 180°
• Габар. размеры, мм – 145х75х1720
• Масса - 0,7 кг
• Рабоч. условия экспуатации –50 ≤ t° ≤ +60°С
• RH – 95 % при t° = 35°С
• Рмин.= 60 кПа (460 мм рт.ст.)



Технические характеристики
Диапазон частот (26,0 - 300) МГц
КСВ < 2
Предел допустимой погрешности антенного коэффициента, не более ± 2,0 дБ
Уровень сигнала ортогональной поляризации -20 дБ
Температура окружающего воздуха от - 50 до + 60
Относительна влажность воздуха 95 % при + 35 °С
Габаритные размеры (HxWxD) 145х75х1720 мм
Масса 0,7 кг
